ADAMS车辆工程案例仿真：FSAE轮胎属性文件
【摘要】：选择轮胎右击Wheel：whr_wheel > Modify，弹出轮胎修改对话框，如图11-39所示；Property File：mdids：//FASE/tires.tbl/fsae_tire_front.tir，输入上述修改好的轮胎属性文件fsae_tire_front.tir或者fsae_tire_rear.tir均可，其余参数均保持默认设置；单击OK，完成轮胎._handling_tire.whr_wheel的修改，此时轮胎在窗口的中尺寸发生变化。单击File > Save as命令，弹出Save Subsystem对话框；Subsystem Name：front_tire；图11-40轮胎子系统创建对话框Minor Role：front；File Format：TeimOrbit；Target：Database，FSAE；单击OK，完成轮胎子系统front_tire存储。
FSAE赛车轮胎采用260干胎品牌，型号、规格分别为hossier 43120，19.5×7.5 - 10；无载荷车轮半径：247.65 mm；轮胎断面宽度：190.5 mm；扁平率：63.3%。

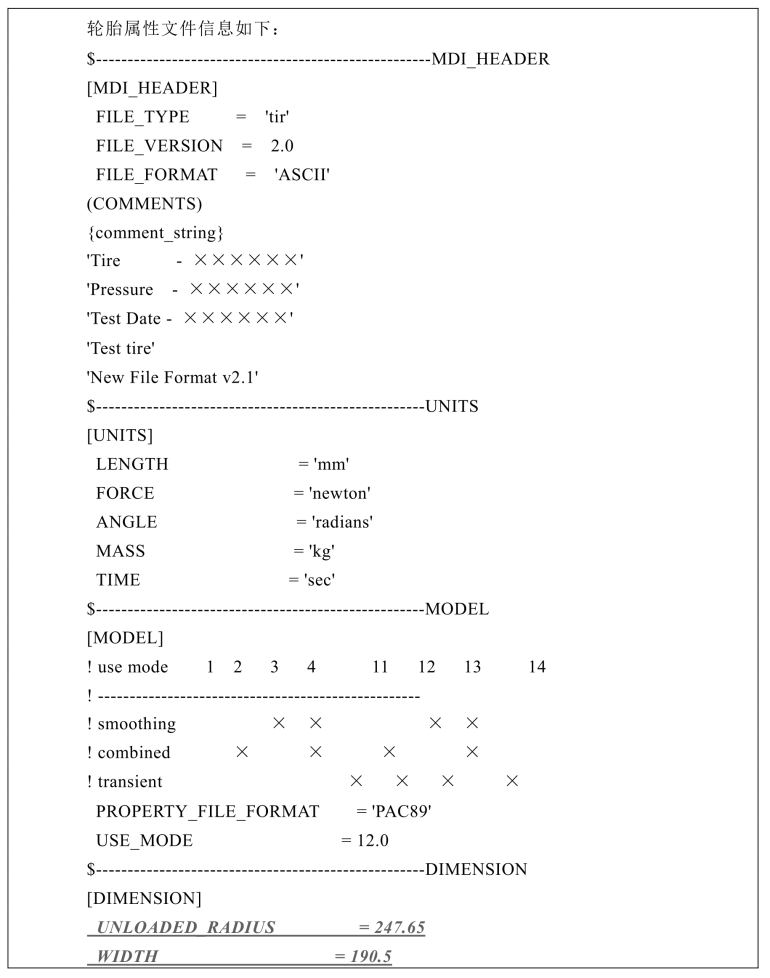

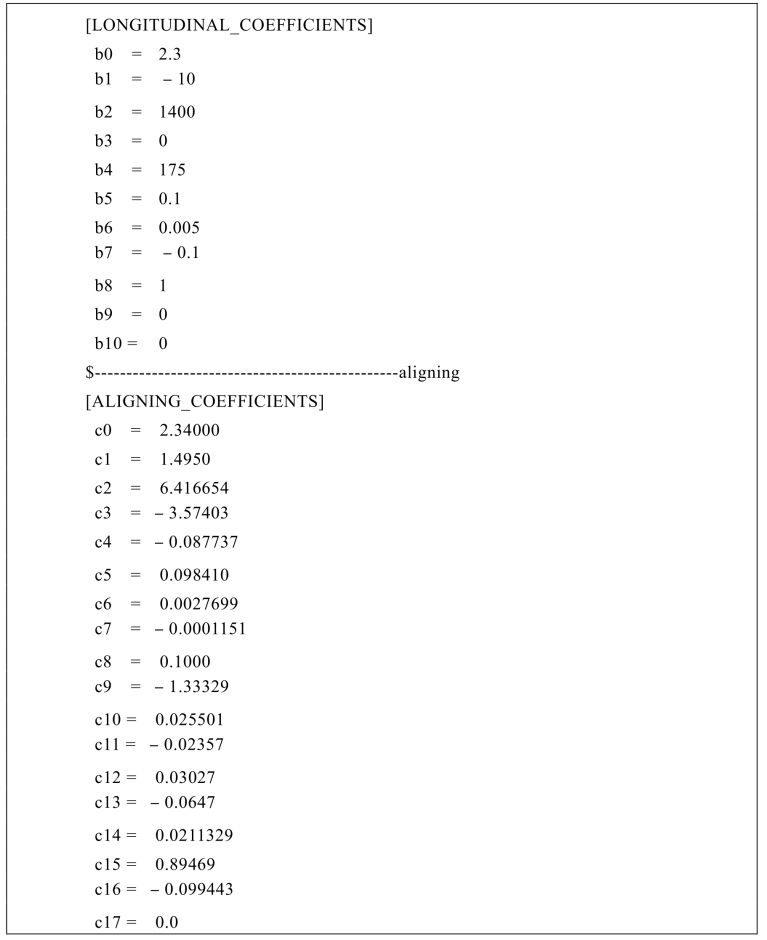

打开D：\fsae_MD_2010.cdb\tires.tbl文件夹中的轮胎属性文件mdi_tire01.tir如下列信息所示，（无载荷车轮半径：247.65 mm；轮胎断面宽度：190.5 mm；扁平率：63.3%）参数在DIMENSION数据块中进行更改，更改完成后另存为轮胎属性文件：fsae_tire_front.tir及fsae_tire_rear.tir。
•转换到专家模板，单击单击File > Open命令，弹出模板打开对话框，如图11-38所示。
•Template Name：mdids：//FASE/templates.tbl/_handling_tire.tpl；
图11-38 轮胎模板打开对话框
•单击OK，轮胎._handling_tire在窗口中显示。

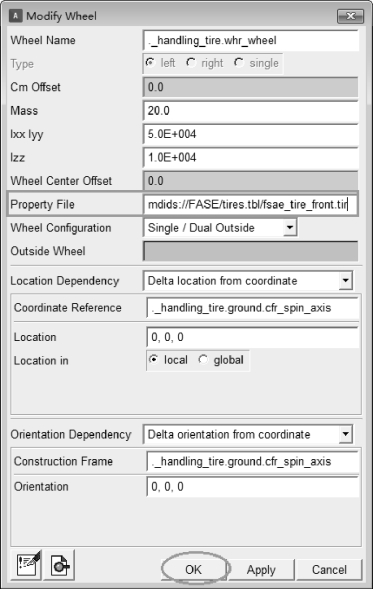

•选择轮胎（左右轮胎均可）右击Wheel：whr_wheel > Modify，弹出轮胎修改对话框，如图11-39所示；
•Property File：mdids：//FASE/tires.tbl/fsae_tire_front.tir，输入上述修改好的轮胎属性文件fsae_tire_front.tir或者fsae_tire_rear.tir均可，其余参数均保持默认设置；
•单击OK，完成轮胎._handling_tire.whr_wheel的修改，此时轮胎在窗口的中尺寸发生变化。
•单击File > Save as命令，弹出Save Template，保持默认，单击OK，完成轮胎._handling_tire.whr_wheel存储。
（轮胎前后子系统）
图11-39 轮胎修改对话框

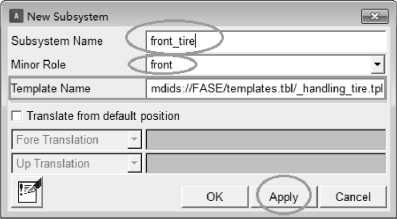

•按F9切换到标准模板，单击单击单击File > New > Subsystem命令，弹出新建子系统对话框，如图11-40所示；
•Subsystem Name：front_tire；
•Minor Role：front；
•Template Name：mdids：//FASE/templates.tbl/_handling_tire.tpl；(https://www.chuimin.cn)
•单击OK，完成轮胎子系统front_tire的建立。
•单击File > Save as命令，弹出Save Subsystem对话框；
•Subsystem Name：front_tire；
图11-40 轮胎子系统创建对话框
•Minor Role：front；
•File Format：TeimOrbit；
•Target：Database，FSAE；
•单击OK，完成轮胎子系统front_tire存储。
•单击File > New > Subsystem命令；
•Subsystem Name：rear_tire；
•Minor Role：rear；
•Template Name：mdids：//FASE/templates.tbl/_handling_tire.tpl；
•单击OK，完成轮胎子系统rear_tire的建立。
•单击File > Save as命令，弹出Save Subsystem对话框；
•Subsystem Name：rear_tire；
•Minor Role：rear；
•File Format：TeimOrbit；
•Target：Database，FSAE；
•单击OK，完成轮胎子系统rear_tire存储。
