•击Build > Force > Spring > New命令,弹出创建部件对话框,如图11-12所示;
•Spring Name(减震器名称):spring;

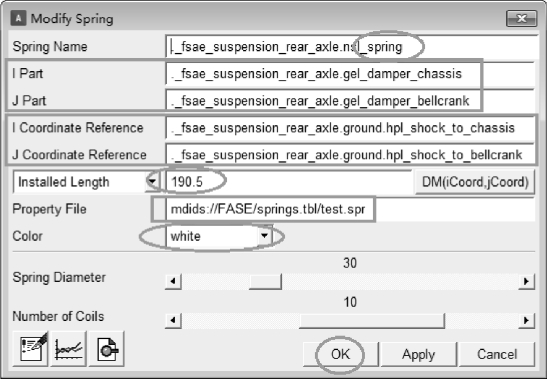

图11-12 spring弹簧创建对话框
•I Part:._fsae_suspension_rear_axle.gel_damper_chassis;
•J Part:._fsae_suspension_rear_axle.gel_damper_bellcrank
•I Coordinate Reference(参考坐标):._fsae_suspension_rear_axle.ground.hpl_shock_to_chassis;
•J Coordinate Reference(参考坐标):._fsae_suspension_rear_axle.ground.hpl_shock_to_bellcrank;
•Installed Length(安装长度):单击DM(iCoord,jCoord)自动计算弹簧的安装长度并填入到方框中,此模型的安装长度为190.5;
•Property File(属性文件):mdids://FASE/springs.tbl/test.spr,弹簧属性文件用记事本文件打开后如下列信息所示,可以根据实际实验情况测出弹簧的参数(力与位移之间的关系,即刚度)填写到如下信息列表中,可修改部分为斜体加下划线部分;
•Spring Diameter(弹簧直径):拖动滑块选择30 mm;
•Spring of Coils(弹簧圈数):拖动滑块选择10;
•单击OK,完成弹簧._fsae_suspension_rear_axle.nsl_spring的创建;

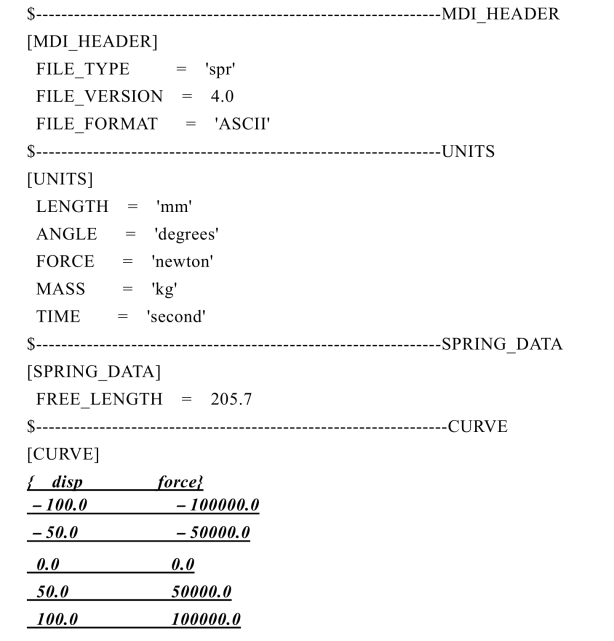

弹簧属性文件信息:

•击Build > Force > Damper > New命令,弹出避震器创建对话框,如图11-13所示;(https://www.chuimin.cn)

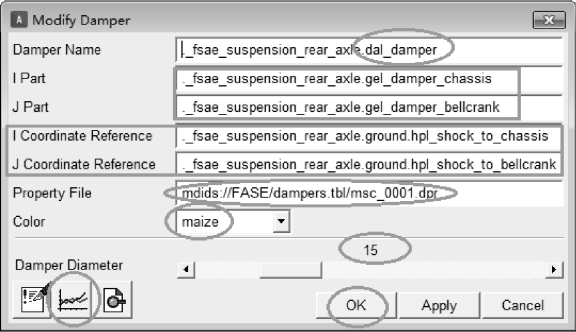

图11-13 damper避震器创建对话框
•Damper Name(减震器名称):damper ;
•I Part:._fsae_suspension_rear_axle.gel_damper_chassis;
•J Part:._fsae_suspension_rear_axle.gel_damper_bellcrank
•I Coordinate Reference(参考坐标):._fsae_suspension_rear_axle.ground.hpl_shock_to_chassis;
•J Coordinate Reference(参考坐标):._fsae_suspension_rear_axle.ground.hpl_shock_to_bellcrank;
•Property File(属性文件):mdids://FASE/dampers.tbl/MSC_default.dpr,避震器系数曲线如图11-14所示,具体数据如下列避震器信息;
•Damper Diameter(避震器直径):拖动滑块选择15 mm;
•Color:maize;
•单击OK,完成避震器._fsae_suspension_rear_axle.dal_damper的创建。

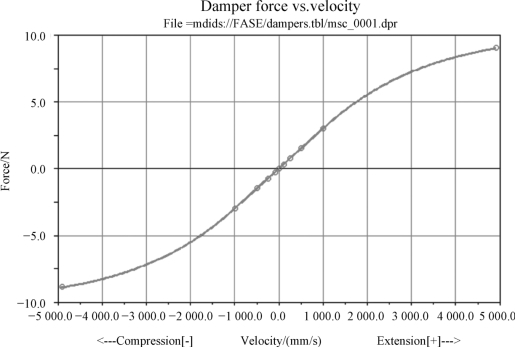

图11-14 避震器系数曲线图

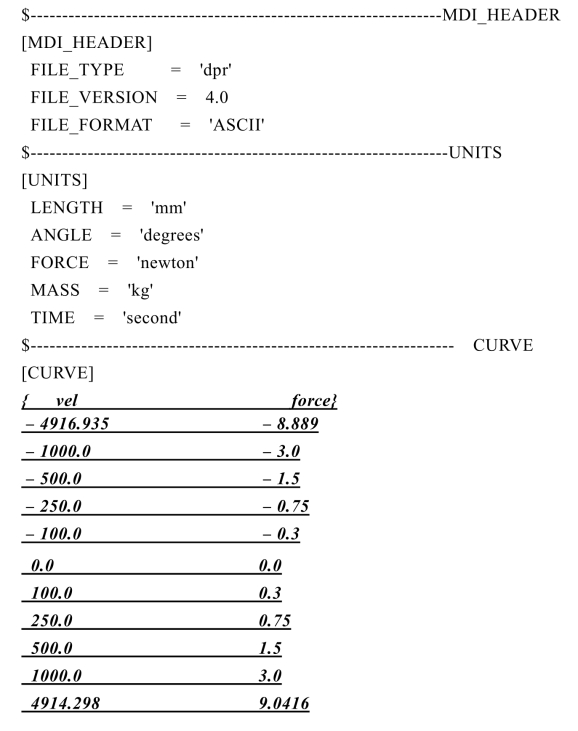

避震器属性文件信息:
