ADAMS车辆工程案例仿真-避震器创建对话框和系数曲线
【摘要】：图1-25damper避震器创建对话框图1-26避震器系数曲线图避震器属性文件信息：
•单击Build > Force > Damper > New命令，弹出避震器创建对话框，如图1-25所示；
•Damper Name（减震器名称）：damper；
•I Part：._fsae_suspension_rear_axle.gel_strut_up；
•J Part：._fsae_suspension_rear_axle.gel_strut_low；
•I Coordinate Reference（参考坐标）：._fsae_suspension_rear_axle.ground.hpl_strut_up；
•J Coordinate Reference（参考坐标）：._fsae_suspension_rear_axle.ground.hpl_strut_low；
•Property File（属性文件）：mdids：//FASE/dampers.tbl/msc_0001.dpr，避震器系数曲线如图1-26所示，具体数据如下列避震器信息。
•Damper Diameter（避震器直径）：拖动滑块选择15 mm；
•Color：maize；(https://www.chuimin.cn)
•单击OK，完成避震器._fsae_suspension_rear_axle.dal_damper的创建。

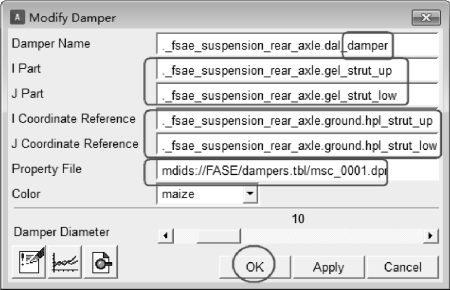

图1-25 damper避震器创建对话框
图1-26 避震器系数曲线图

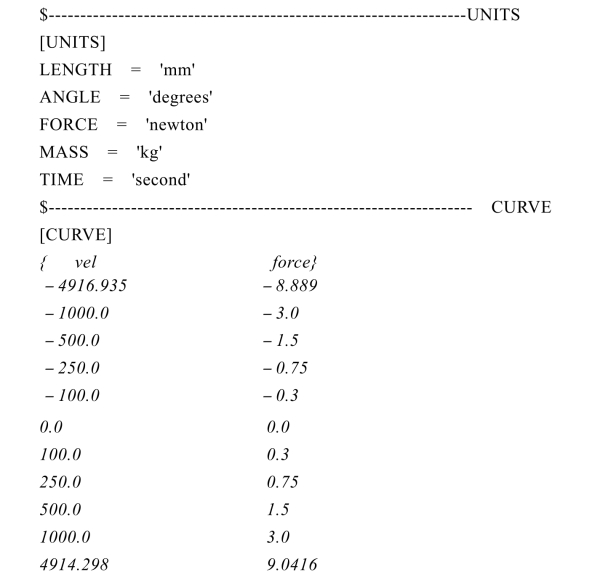

避震器属性文件信息：
