制作优美曲线吊坠的技巧和案例分享
【摘要】：图14-8边界“桥”工具图14-9产生连接结构进入边层级，使用切割工具。图14-18“附加”工具图14-19切割出新的连接边在透视图上选择对应的多边形连接面，需要转动视图并配合使用“Ctrl”键多选，见图14-20。图14-20选择多边形图14-21多边形“桥”工具将图14-22所示位置进行边切角处理，参数如下。图14-22边切角图14-23切割出新的边1图14-24切割出新的边2图14-25多边形桥产出空洞图14-26细分曲面设置完整的模型见图14-27。
造型特征分析
●线型结构，可以使用样条线工具绘制造型轮廓，但是要注意顶点的对应。
●棱线明显，可以使用边切角工具产生棱线。
●有启发的衔接结构，可以使用边切割工具切分出连接接口，再使用边界桥工具进行连接。
在创建面板中点击“图形创建”按钮（图14-1），选择样条线类型里的“线”工具在前视图里创建两条样条线。进入样条线的顶点层级，分别调整样条线的点位置，产生图14-2所示的两个样条线轮廓。
提示：这里为了提高创建效率，已经保证顶点的对应性，可以使用样条线的轮廓工具产生封闭轮廓，随后再对顶点的位置进行调整，得到图14-2所示的两个图形轮廓。
在透视图的“真实”按钮上点击右键，在弹出的右击菜单里选择“边面”显示模式，展示物体的结构线，便于观察调整。

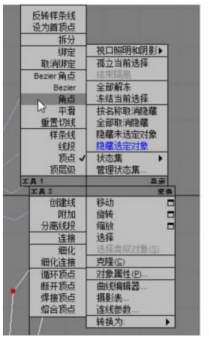

由于编辑过顶点的位置，需要把所有的顶点选中后右击，在菜单里选择“角点”选项，见图14-3。
图14-1 选择“线”工具

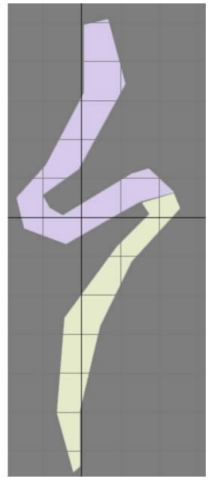

图14-2 创建两条线

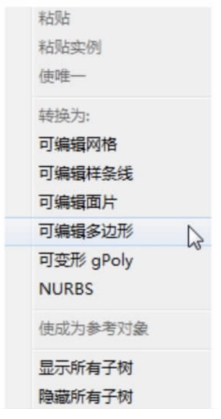

在修改面板里，选择样条线使用右击菜单，选择“转换为：可编辑多边形”（图14-4）。转换后，样条线轮廓转换为多边形面（图14-5）。
图14-3 转角点
图14-4 转换为：可编辑多边形
图14-5 多边形面
选择图14-5中的多边形，使用“多边形挤出”工具，挤出设置如图14-6所示，产生平面型块状体。
使用“Delete”键删除挤出的多边形，并且选择图14-7所示的两端多边形一同删除。
图14-6 挤出多边形

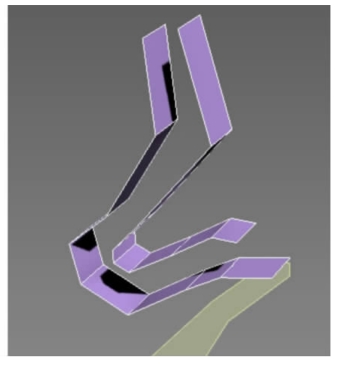

图14-7 删除多边形
进入边界层级，使用边界“桥”工具（图14-8）。在透视图中，点选对应的边界位置，产生连接结构（图14-9）。
图14-8 边界“桥”工具
图14-9 产生连接结构

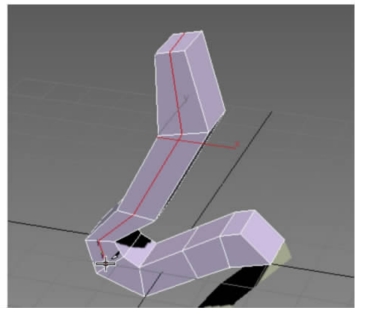

进入边层级，使用切割工具（图14-10）。在透视图中，在前表面进行切割操作（图14-11）。
提示：切割实质上是在顶点或者边上产生连接线，因此应该从顶点或边上开始，也需要在顶点或边上结束。当切割遇到顶点时会变成小“十”字图标，遇到线时会变成大“十”字图标，分别表示切割的内容是点或是边。图14-12为切割完成后的效果。

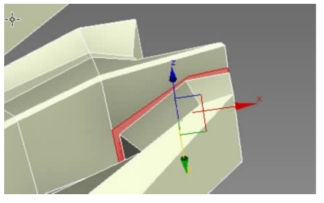

使用选择移动工具，选择图14-12所示的红色边，向造型的内部移动2mm，产生下凹的结构（图14-13）。在状态提示栏里查看Y轴移动的距离。

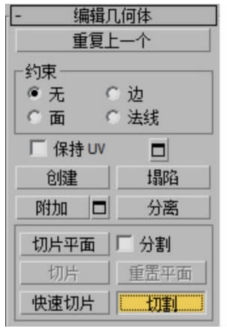

图14-10 边切割

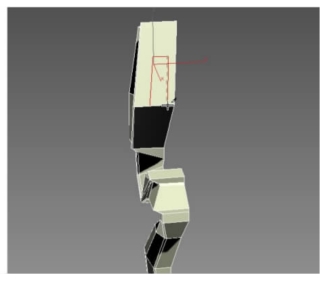

图14-11 切割效果
图14-12 完成切割的效果

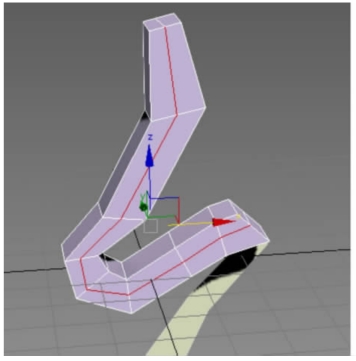

图14-13 移动调整边的位置
使用“选择移动”工具调整图14-14所示的虚线框位置的边位置，让造型在两端向里收缩。同时使用边切角工具对3条边棱进行切角处理，边切角参数如下。
●切角量：0.4mm
●边数：1
●其他参数使用默认值

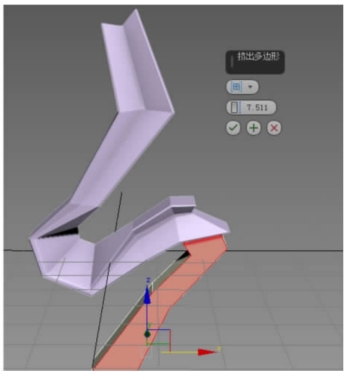

关闭上半部分的子层级编辑模式，选择下半部分的多边形，再次使用挤出工具把多边形挤出（图14-15）。参数如下。
●高度：7.511mm
●其他参数为默认值
图14-14 再次移动调整边的位置
图14-15 另一部分使用挤出多边形工具
删除顶端多边形后，进入边层级，使用边桥工具，以此连接对应的边（图14-16）。
提示：边的桥需要一个一个找到对应的边点击来产生连接结构，面对边数不多的情况可以使用，但是如果边数很多，且一一对应，那么还是建议使用边界桥。

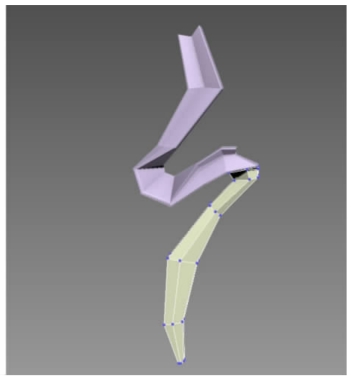

同样对这个部分的顶面进行切割处理，并调整左右边的位置，产生中间切割边线位置稍微突起结构（图14-17）。
随后使用“附加”工具，把两部分附加起来（图14-18）。
图14-16 边桥
图14-17 调整边位置
使用边切割工具如图14-19所示，需要在连接的位置切出新的结构线，方便在连接的时候查找到对应的边。
图14-18 “附加”工具
图14-19 切割出新的连接边
在透视图上选择对应的多边形连接面，需要转动视图并配合使用“Ctrl”键多选，见图14-20。
选择了对应的两个平面后，点击使用多边形“桥”工具，将两个平面连接起来（图14-21）。
图14-20 选择多边形
图14-21 多边形“桥”工具
将图14-22所示位置进行边切角处理，参数如下。
●切角量：0.4mm
●其他参数使用默认值
在吊坠顶端的两个侧面使用边切割工具，切出如图14-23、图14-24所示的边。
进入多边形层级，选择新切出的方形多边形，左右各一个，使用多边形桥工具让该位置产生一个连通的空洞（图14-25），并对空洞周边的连接线进行补充切割。
开启细分曲面设置，迭代次数为3，选择“使用NURMS细分”选项（图14-26），在透视图中旋转并查看模型细节，同时进入顶点层级，通过调整顶点位置来修改曲面造型。
图14-22 边切角
图14-23 切割出新的边1
图14-24 切割出新的边2
图14-25 多边形桥产出空洞
图14-26 细分曲面设置

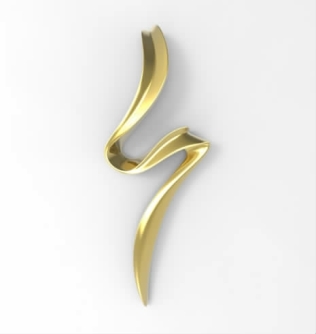

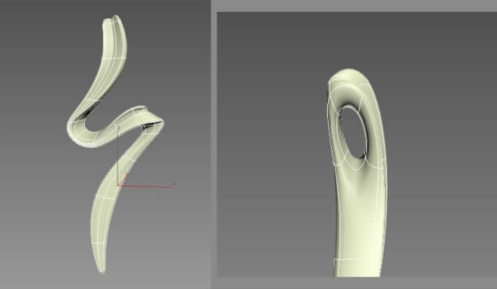

完整的模型见图14-27。可以输出3ds、stl、iges、obj等格式，导入到渲染软件中渲染，以模拟实物效果。
图14-27 旋转并检查模型细节
