制作近似心形曲面吊坠的案例
【摘要】：造型特征分析●主体形状呈现流线型，可以使用样条线绘制产生基础结构。进入多边形层级，使用“挤出多边形”命令，对选择的红色多边形面进行挤出操作，参数设置见图6-10。该案例在曲面生成上还可以使用别的方法。图6-21连接完成后的效果图6-22赋钛金属材质渲染效果
造型特征分析
●主体形状呈现流线型，可以使用样条线绘制产生基础结构。
●圆滑曲面可以开启曲面细分的“使用NURMS细分”并设置迭代参数来实现光滑。
在透视图的“真实”按钮上点击，在弹出的菜单里选择“边面”显示模式，见图6-1。在创建面板的“样条线”中，选择“线”创建工具，见图6-2。
图6-1 设置“边面”显示模式
图6-2 “线”创建工具

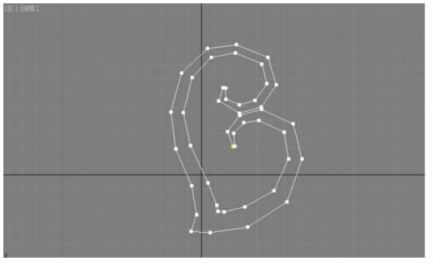

在创建方法栏目里设置顶点产生的类型（图6-3），并激活顶视图（上视图）为操作视图，绘制如图6-4所示的图形。
提示：激活的操作视图可以看到他视图的边框变成亮黄色。激活后，创建的物体的基础坐标会以对应的视图坐标为参考。
图6-3 线创建方法设置：顶点类型
图6-4 绘制样条线

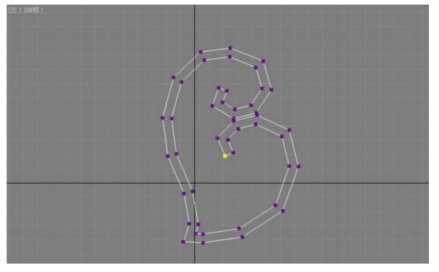

切换到修改面板，进入Line的样条线层级（图6-5），选择“轮廓”工具，在顶视图（上视图）点击拖动鼠标就可以产生近似平行的封闭轮廓，见图6-6。
图6-5 进入样条线
图6-6 使用“轮廓”工具

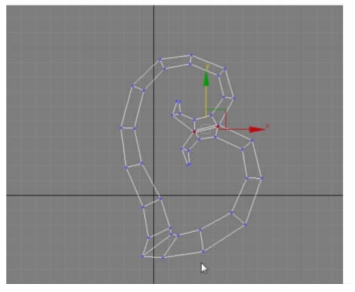

使用“选择移动”工具编辑顶点位置，如图6-7所示。
提示：不能让线段出现交叉的结构。
提示：移动调整顶点位置有可能把原来的直线变成曲线。如果变成了曲线，系统会自动为它插入6个顶点，以保证曲线的弧度。但是多边形编辑就是想通过简洁的顶点设置来实现形状的控制，并不希望出现过多的顶点。因此，这里必须使用视图操作区的右键工具，把所有顶点选中，右击后选择“角点”，见图6-8。如果不做这个角点转换，会给后续的编辑工作造成巨大的麻烦，因为两个顶点间系统自动增加了6个顶点。
把样条线转换为可编辑多边形，有多个地方可以实现转换。
（1）在修改面板的Line（样条线）选项上右击，选择“转换为：可编辑多边形”。
（2）在操作视窗中选择物体，右击后在右击菜单里同样有“转化为”选项，选择“转化为可编辑多边形”。
图6-7 移动调整顶点位置
图6-8 视窗右击并选择“角点”属性
（3）菜单栏的“修改器”菜单里也有“转换为”选项。

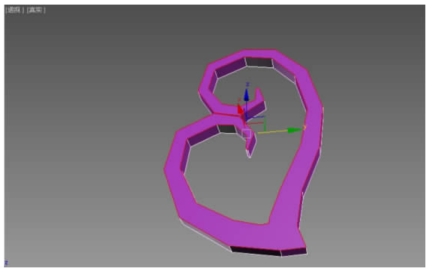

进入多边形层级（图6-9），使用“挤出多边形”命令，对选择的红色多边形面进行挤出操作，参数设置见图6-10。
图6-9 进入多边形层级
图6-10 多边形挤出设置(https://www.chuimin.cn)

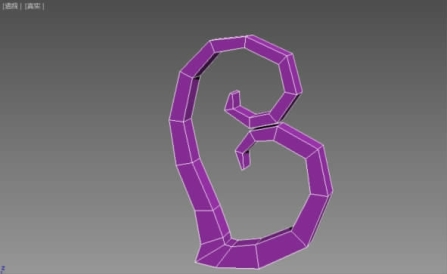

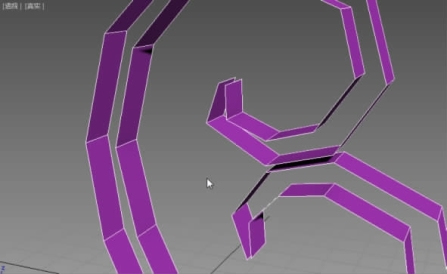

挤出后删除该多边形面（因为该多边形面产生了错误的连接边线，图6-11），选择两个顶端位置的两个连接多边形并删除（图6-12）。删除后就形成了两块边面对应的多边形面，它们的边数一样多，而且两两对应。这样类型的对应边面结构可以使用边界桥工具快速连接，构建产生封闭的形态。
进入边界层级，选择“桥”工具，连接对应的边界（图6-13）。
在细分曲面栏目里，选择“使用NURMS细分”选项，并把显示迭代次数设置为3，如图6-14所示。
该案例在曲面生成上还可以使用别的方法。在挤出多边形后删除多边形面（因为该端面的连接结构线是错误的，并不是对应顶点间的连接线），随后进入边界层级，见图6-15。
选择顶面边界和背面边界（图6-16），使用“封口”工具（图6-17），把整个模型封闭。
图6-11 删除多边形
图6-12 删除后的结构
图6-13 边界桥后的效果
图6-14 开启细分曲面
图6-15 进入边界层级
图6-16 选择挤出的多边形另一个端面边界封口
提示：边界封口后（图6-18），上下端面上没有连接线，一旦开启曲面细分的光滑设置，曲面将收缩为一团，因此必须想办法在端面上创建连接线。
图6-17 边界“封口”工具
图6-18 边界封口效果
进入顶点层级，使用编辑顶点栏目里面的“连接”工具产生端面的连接线（图6-19）。在顶视图依次框选对应的顶点后，点击“连接”按钮。使用该工具时不能多选，否则会产生不需要的连接线。连接效果见图6-20。
图6-19 “连接”工具
图6-20 顶点连接效果
提示：顶点“连接”工具是两顶点间产生边线的一种方式，如果数量少，确实很实用。但在本案例中，由于连接对应顶点多，需要反复选取与连接，所以步骤繁琐，这样的连接结构，建议使用对应结构边界桥接方式产生，速度会快很多。
对于挤出的结构，在顶视图操作时前后顶点是处于叠加的状态，如果采用点选的方式选择顶点会忽略背后的顶点，这样会造成背面没有产生连接结构。建议遇到叠加顶点的情况时使用框选的方式，保证前后顶点都被选中。
在完成连接后（图6-21），对顶点的位置进一步调整。
完成调整后，在细分曲面栏目里，选择“使用NURMS细分”选项，并把显示迭代次数设置为3，完整的模型就可以输出stl格式到keyshot软件中渲染。赋钛金属材质渲染效果见图6-22。
图6-21 连接完成后的效果
图6-22 赋钛金属材质渲染效果
