造型曲面创建完成后，若曲面之间过渡不够光滑，则需要考虑运用曲面连接使其与其他造型曲面之间形成光滑过渡。在创建曲面连接时，曲面间会产生关联即父子关系，当父项形状发生变化时，子项会随之发生相应改变。曲面连接箭头从父项曲面指向子项曲面。可使用【曲面连接】工具创建以下连接：

➢ 【位置】（G0）：曲面共用一个公共边界，但是没有沿边界共用的切线或曲率。

➢ 【相切】（G1）：两个曲面在公共边界的每个点彼此相切。

➢ 【曲率】（G2）：曲面沿边界相切连续，并且它们沿公共边界的曲率相同。

➢ 【法向】：支持连接的边界曲线是平面曲线，而所有与边界相交的曲线的切线都垂直于此边界所在平面。

➢ 【拔模】：所有相交边界曲线都具有相对于共用边界同参照平面或曲面成相同角度的拔模曲线连接。创建平面或曲面成某一拔模角度的曲面连接，必须满足下列要求：

➢ 进行连接的边界曲线必须在曲面上。

➢ 所有相交边界曲线必须以相同的角度与同一平面或曲面形成拔模连接。(https://www.chuimin.cn)

曲面连接的运用方法与技巧如下：

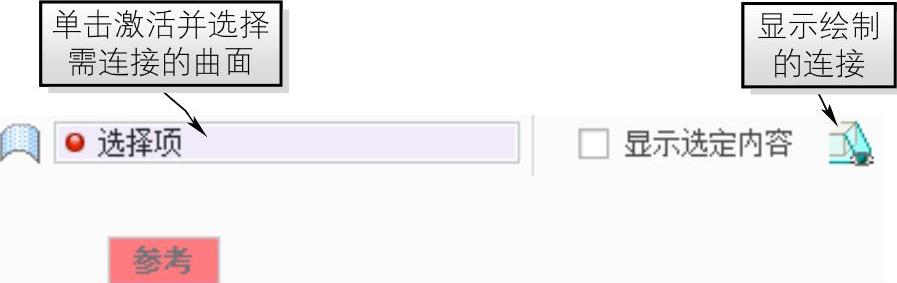

1）在曲面设计环境中，单击【曲面】组中的【曲面连接】按钮，打开如图8-70所示的【造型：曲面连接】控制板。
