拉伸曲面是指将曲线或封闭曲线按指定的方向和深度拉伸成曲面。拉伸曲面的特点是:在拉伸过程中,曲面截面的方向和形状均不发生变化,适用于外形较为简单的规则曲面成形。单击【模型】选项卡【形状】组中的【拉伸】工具按钮
,打开图4-11所示的【拉伸特征】控制板。

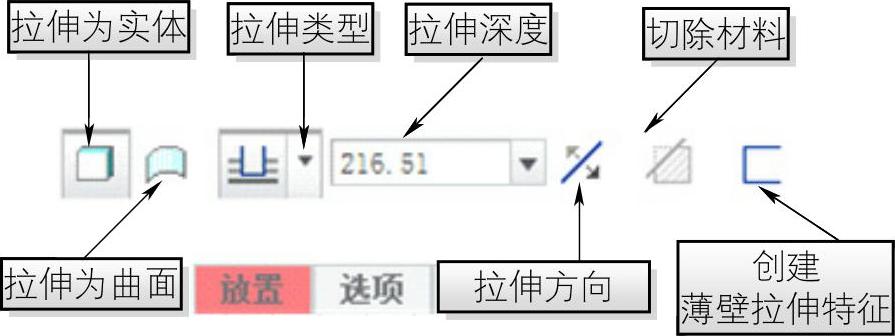

图4-11【拉伸特征】控制板
【拉伸特征】控制板中拉伸类型的具体含义如下:
➢
:在草绘平面上以指定的深度拉伸(即按给定的拉伸深度沿一个方向拉伸)。单击该按钮旁的
按钮,显示如下两种拉伸模式。
➢
:在两方向上分别以指定深度值的一半拉伸草绘平面(即按给定的拉伸深度沿草绘平面两侧对称拉伸)。
➢
:沿一个方向拉伸到指定的点、曲线、平面或者曲面。
创建拉伸曲面的具体操作步骤如下:
1)单击【新建】按钮
选择【零件】类型并输入名称为“4-2”,取消勾选【使用默认模板】选项,单击【确定】;在出现的新对话框中,选用mmns_part_solid模板,单击【确定】。
2)进入零件设计模式后直接单击【模型】选项卡【形状】组中的【拉伸】工具按钮
,打开【拉伸特征】控制板。
3)单击控制板中【曲面】按钮
以确认生成曲面;单击【放置】下拉列表中的【定义】按钮,系统显示如图4-12所示的【草绘】对话框。该对话框中显示指定的草绘平面、参照平面、视图方向等内容。
4)在界面中选择FRONT平面作为草绘基准面,在【草绘】对话框中设定视图方向和特征生成方向(一般使用默认设置)。
5)单击【草绘】对话框中的【草绘】按钮进入草绘界面,单击【快速设置栏】中的【草绘视图】按钮
。
6)单击【草绘】组中的【调色板】按钮
,打开该对话框中的【星形】选框,从中选择【5角星形】并将其拖入草绘界面,拖动5角星形中心点
使其与几何中心点重合,单击【旋转调整大小】控制板中的【应用】按钮
以及【草绘器调色板】中的【关闭】按钮。
7)双击尺寸值对其进行修改,外圆半径为“80.00”,内圆半径为“40.00”,并按鼠标中键确定尺寸修改值。
8)单击【确定】按钮
完成如图4-13所示拉伸截面的创建。

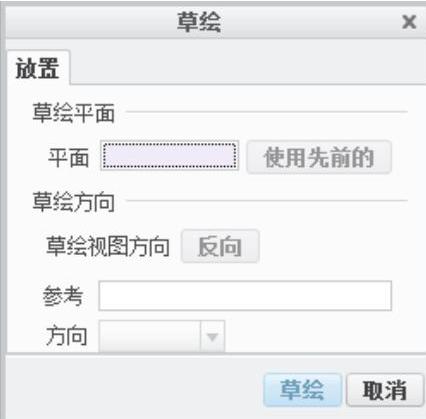

图4-12 【草绘】对话框(https://www.chuimin.cn)

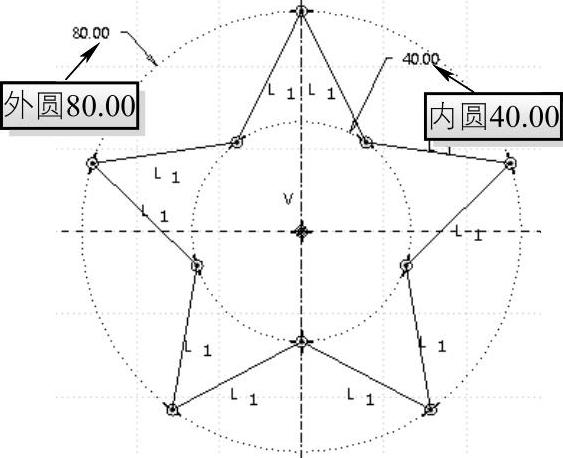

图4-13 拉伸截面
9)在【拉伸特征】控制板选择拉伸模式,如
、
、
等,输入拉伸具体尺寸为“200.00”并按Enter键,不同拉伸模式下所创建的模型特征如图4-14所示。

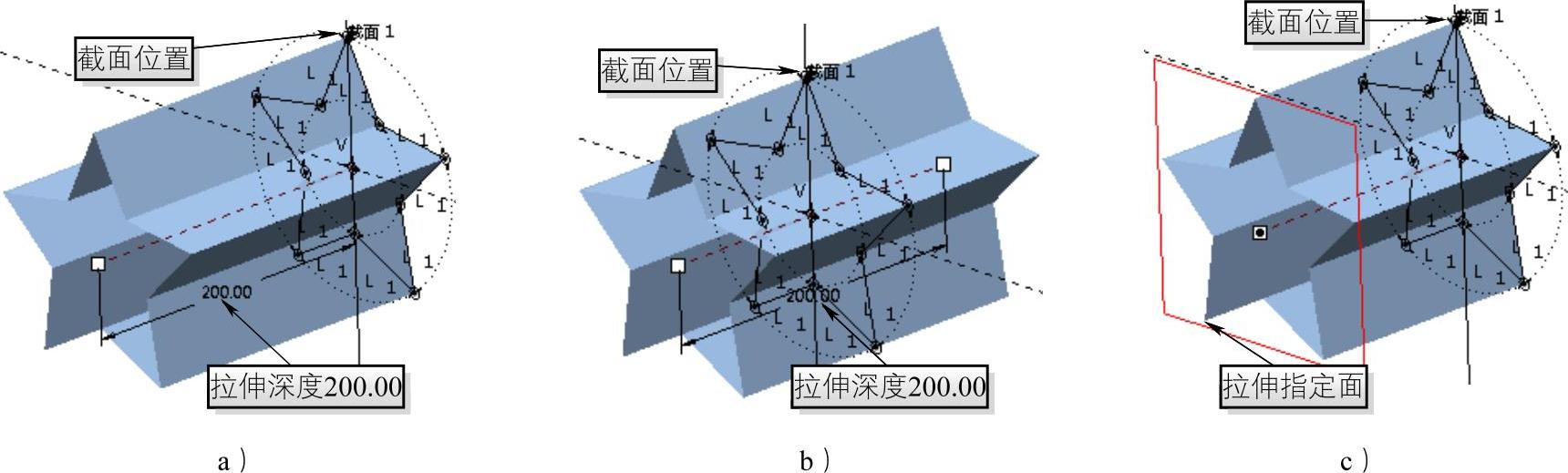

图4-14 三种拉伸类型
a)指定的深度值拉伸 b)对称拉伸 c)拉伸至指定位置
10)单击【拉伸特征】控制板中的【应用】按钮
完成拉伸曲面的创建。
注1:若需要进行双侧拉伸且两侧拉伸的距离不同,则需要使用【选项】选项卡中的【深度】,如图4-15、图4-16所示。若要封闭两端,则只需单击选中【封闭端】即可。

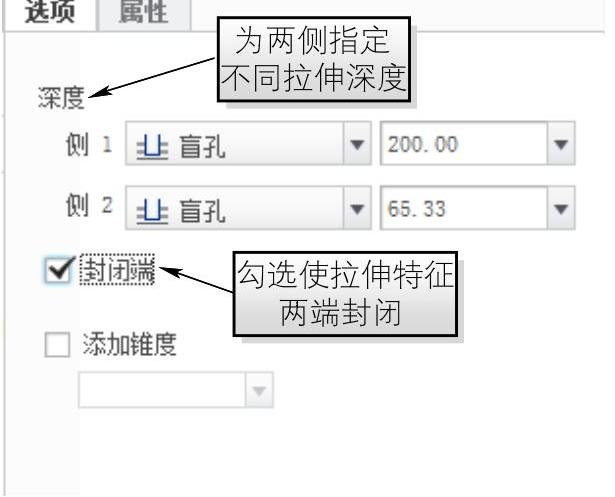

图4-15 【选项】选项卡

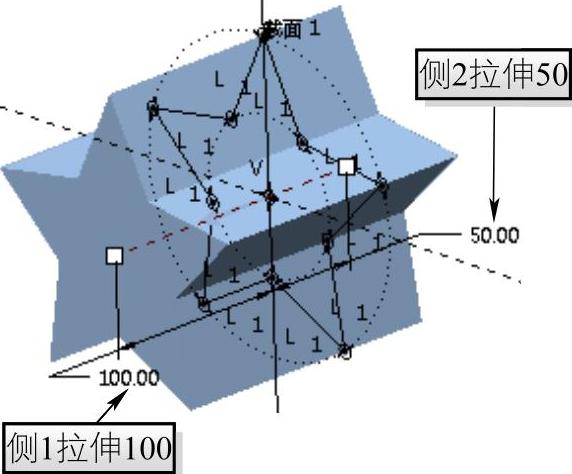

图4-16 双侧拉伸
注2:创建拉伸曲面与创建拉伸实体有很大区别。创建拉伸实体有很多限制条件,当遇到下列情况时,实体无法拉伸:①含有相交闭合环;②闭合环有公共边;③草绘截面含有开放曲线,如图4-17所示。而对于拉伸曲面特征,除去交叉曲线以及相交闭合环等个别截面无法拉伸,基本上消除了拉伸实体时的大部分限制,这也体现了曲面在设计中的重要性。

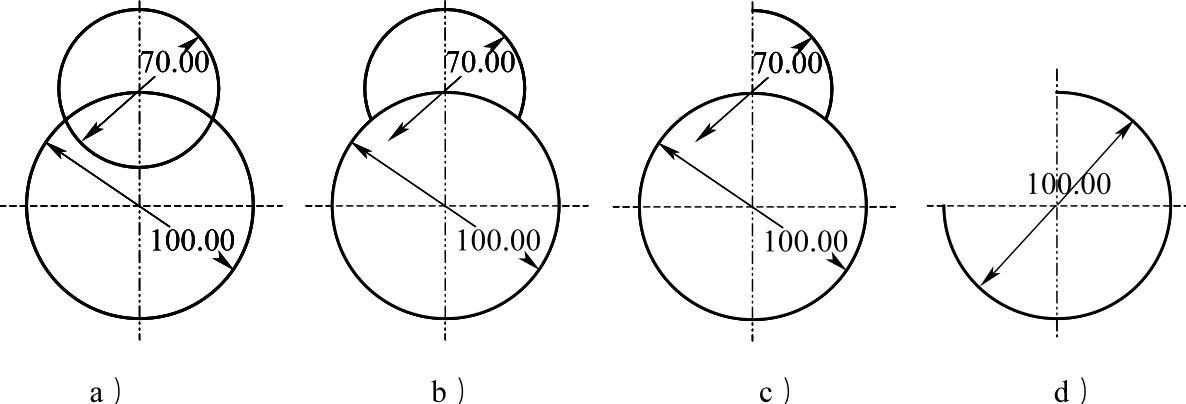

图4-17 无法拉伸
a)含有相交闭合环 b)闭合环有重合边 c)草绘截面有开放边 d)开放截面
注3:设置拉伸深度有三种方式,即在控制板中直接输入拉伸深度值;打开【选项】选项卡,从中输入拉伸深度并可修改两个方向的拉伸方式;在模型上双击拉伸深度值对其进行修改,并按鼠标中键确定。
