如何绘制12面体表面？

2023-06-19 理论教育版权反馈

【摘要】：4）执行选项卡组中的命令打开控制板，单击右端激活该选项，选择模型中下侧面阵列源五边形为该面填充曲面，单击按钮形成如图2-121所示特征。图2-122 阵列下侧面图2-123 填充底面7）单击本节创建的所有特征并右击，选择右键快捷菜单中的选项，将所选特征合为一组，再次右击并单击命令，修改名称为。若对其感兴趣，可分别运用、以及等命令做进一步操作，创建出如图2-124所示特征，创建该模型的具体操作步骤如图2-125所示，本节不做具体介绍。

1）执行【模型】选项卡【曲面】组中的【填充】命令，系统将弹出【填充】控制板，如图2-117所示，单击【草绘】右端【选取1个项目】收集栏激活该选项，选择模型中顶面五边形为其添加曲面并命名为【顶面】，单击【应用】按钮完成操作，如图2-118所示。

2）再次单击【模型】选项卡【曲面】组中的【填充】按钮，单击【草绘】右端【选取1个项目】激活该选项，选择模型中上侧面阵列源五边形（阵列时所创建的特征之间存在父子关系，此处的源五边形即为父特征）为该面添加曲面，如图2-119所示，单击【应用】按钮完成操作。

图2-117 【填充】控制板

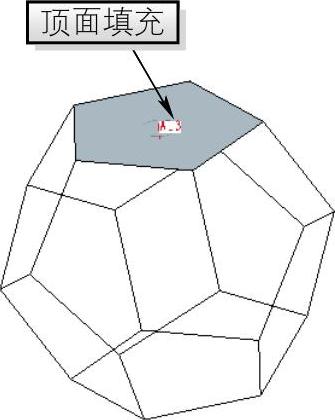

图2-118 顶面填充

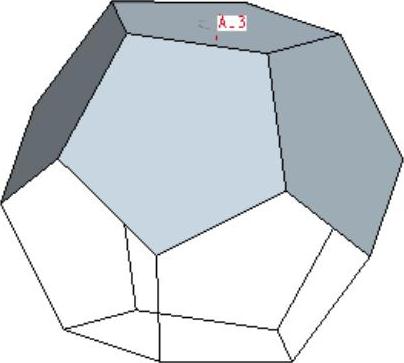

图2-119 上侧面填充

3）选择上侧面填充曲面，单击【模型】选项卡【编辑】组中的【阵列】按钮打开【阵列】控制板，选择阵列方式为【参照】阵列，单击【应用】按钮形成如图2-120所示特征，将其命名为【上侧面】。

4）执行【模型】选项卡【曲面】组中的【填充】命令打开【填充】控制板，单击【草绘】右端【选取1个项目】激活该选项，选择模型中下侧面阵列源五边形为该面填充曲面，单击【应用】按钮形成如图2-121所示特征。

图2-120 参照阵列

图2-121 下侧面填充

5）选择下侧面填充曲面，单击【模型】选项卡【编辑】组中的【阵列】按钮打开【阵列】控制板，选择阵列方式为【参照】阵列，单击【应用】按钮完成操作，形成如图2-122所示图形，并将其命名为【下侧面】。

6）单击【模型】选项卡【曲面】组中的【填充】按钮，单击【草绘】右端【选取1个项目】激活该选项，选择模型中底面五边形为该面填充曲面，单击【应用】按钮完成操作，如图2-123所示。

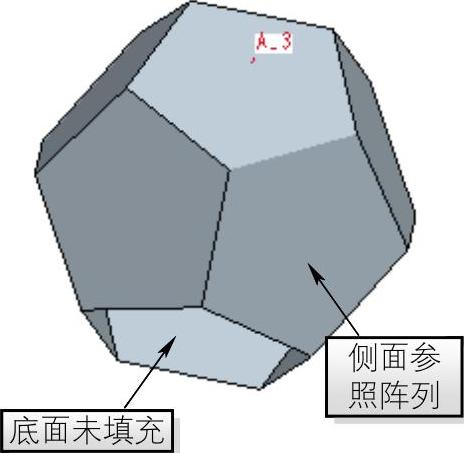

图2-122 【参照】阵列下侧面

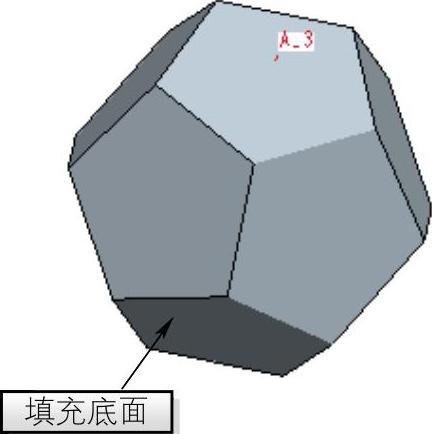

图2-123 填充底面

7）单击本节创建的所有特征并右击，选择右键快捷菜单中的【组】选项，将所选特征合为一组，再次右击并单击【重命名】命令，修改名称为【填充面】。

若对其感兴趣，可分别运用【修剪】、【草绘】以及【扫描混合】等命令做进一步操作，创建出如图2-124所示特征，创建该模型的具体操作步骤如图2-125所示，本节不做具体介绍。

图2-124 镂空

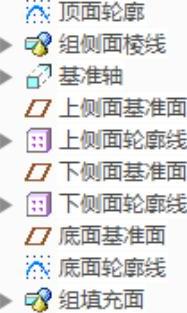

图2-125 模型树

注：在对模型特征进行【重命名】命令后，被命名的特征处于选中状态，因本书每个新命令都是在任何特征不被选中的情况下进行的，所以需在模型树中单击【再次插入】选项才能进行下一步特征的创建。
