1.用数据文件建立叶片工作面曲线

先来看数据点坐标的情况。按照NX的要求，把数据文件编辑成图2.5-2格式的文本文件。X的坐标是根据X=Rcos（θ）得到的，Y是根据Y=Rsin（θ）得到的，Z是在二维图上根据自己所取的基准量得。

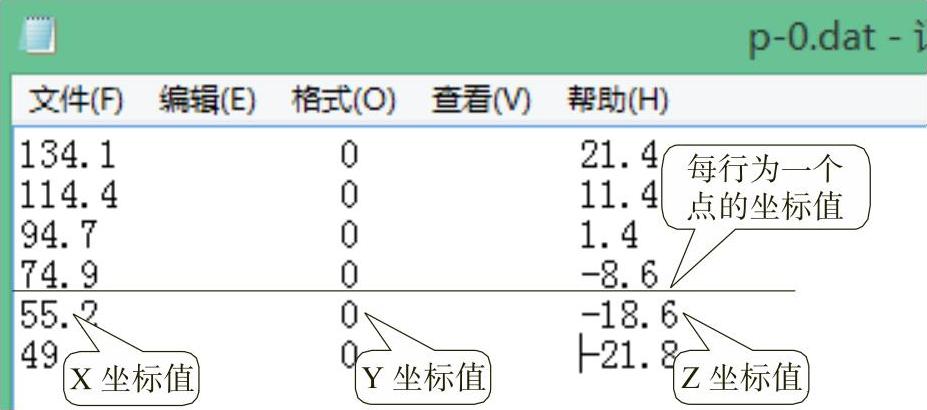

图2.5-2 曲线坐标点的数据文件格式

文件中的三列数据分别为X、Y、Z坐标值，每行为一个点的坐标值。

本例中已经预备了必要的数据文本文件。

以下是导入曲线的操作过程：

1）在菜单栏中，选择【插入（S）】→【曲线（C）】→【样条（S）】或直接单击工具条上的按钮。打开“样条”对话框，如图2.5-3a所示。

2）在“样条”对话框中，选择【通过点】按钮，弹出“通过点生成样条”对话框。

3）在“通过点生成样条”对话框中，“曲线类型”选项为：多段；“曲线阶次”为：3；单击【文件中的点】按钮，弹出“点文件”对话框，如图2.5-3b所示。

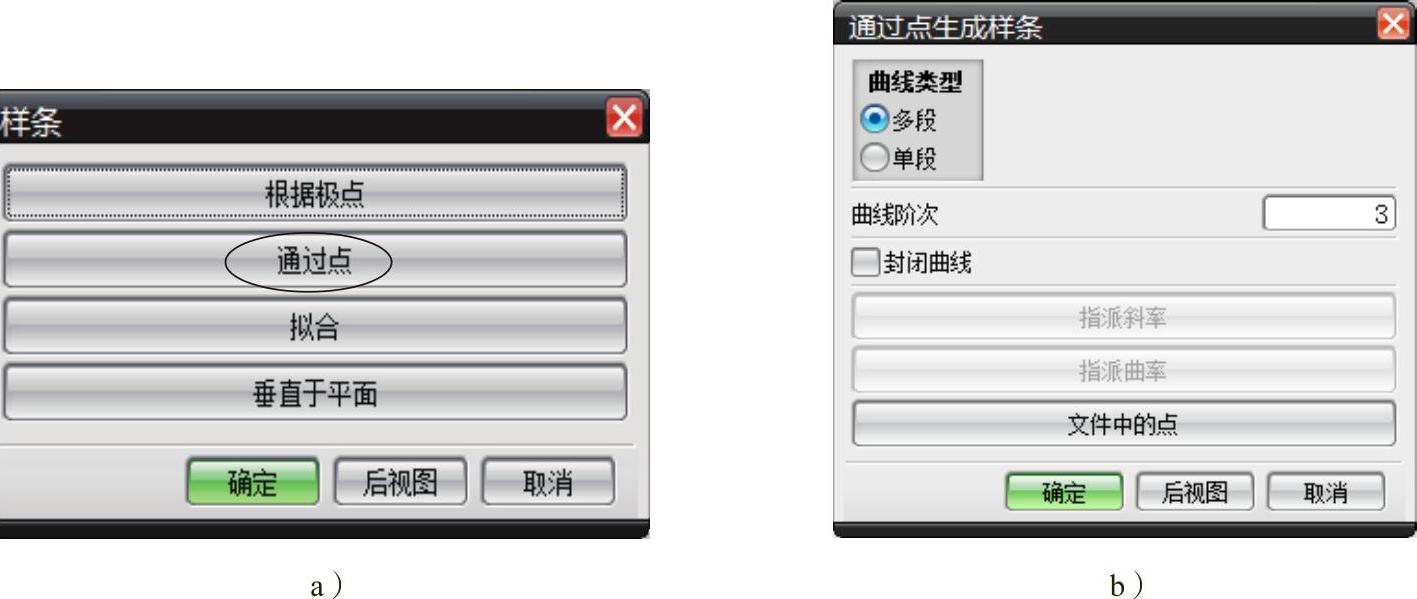

图2.5-3 用数据文件建立样条曲线

4）在“点文件”对话框中，选择存放本例数据文件的文件夹，选择p-0.dat（角度为0°时的型线）。单击【确定】，返回“通过点生成样条”对话框。

5）在“通过点生成样条”对话框中，单击【确定】，生成轴面图上角度为0°的叶片工作面型线。

6）对话框又回到“通过点生成样条”状态。重复步骤3）、4）和5），点文件选择p-10.dat，生成轴面图上角度为10°的叶片工作面型线。

7）同样方法，“点文件”先后选择p-20.dat，一直到p-exit.dat，生成叶片工作面的所有型线。

8）全部数据输入后，在“通过点生成样条”对话框中，选择【取消】。

9）同样方法，完成叶片背面点的输入，“点文件”选择s-0.dat，重复步骤3）、4）和5），直到所有的背面点数据文件都导入为止。

至此，完成了导入叶片型线的工作，结果如图2.5-4所示。

单击保存文件。

(https://www.chuimin.cn)

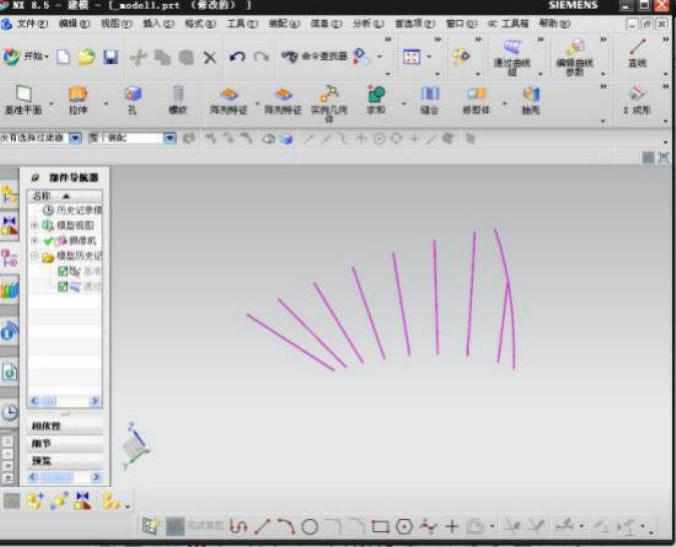

图2.5-4 导入的叶片工作面型线图

2.为导入的叶片型线建立“组”

将叶片工作面型线的9条曲线编辑为一组，以便批量操作，如图2.5-5所示。

1）在菜单栏中选择【格式（R）】→【组（G）】→【新建组（N）】，弹出“新建组”对话框。

2）在“新建组”对话框中，“对象＞选择对象”选项选择要分组的对象，在图形窗口中选所有曲线。

3）在“设置＞名称”的文本框中，输入：blade_p（名称可自定义，但不能是中文）。

4）单击【确定】，完成叶片工作面型线组的建立。

3.隐藏已导入的曲线

框选所有曲线，按Ctrl+B组合键或单击鼠标右键选择“隐藏（H）”，隐藏所有的曲线。

4.导入叶片背面型线

参照“1”的步骤1）～5），从源数据文件夹中导入9条叶片背面的型线。

参照“2”，为导入的叶片背面型线创建“组”：blade_s。

5.显示所有曲线

按Ctrl+Shift+U组合键，显示所有对象。或选择【编辑（E）】→【显示和隐藏（H）】，弹出“显示和隐藏”对话框，选择所要显示的项。

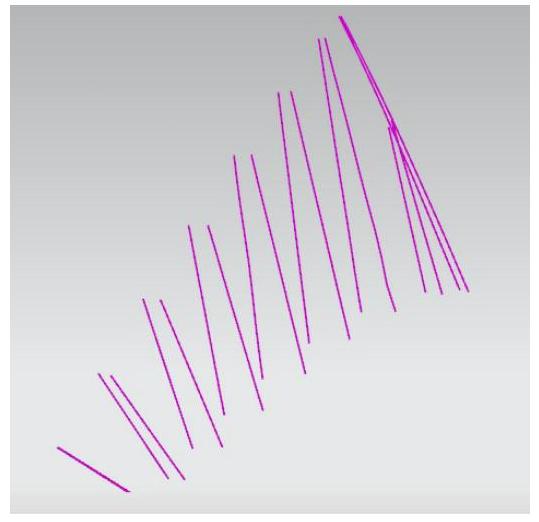

显示情况如图2.5-6所示。

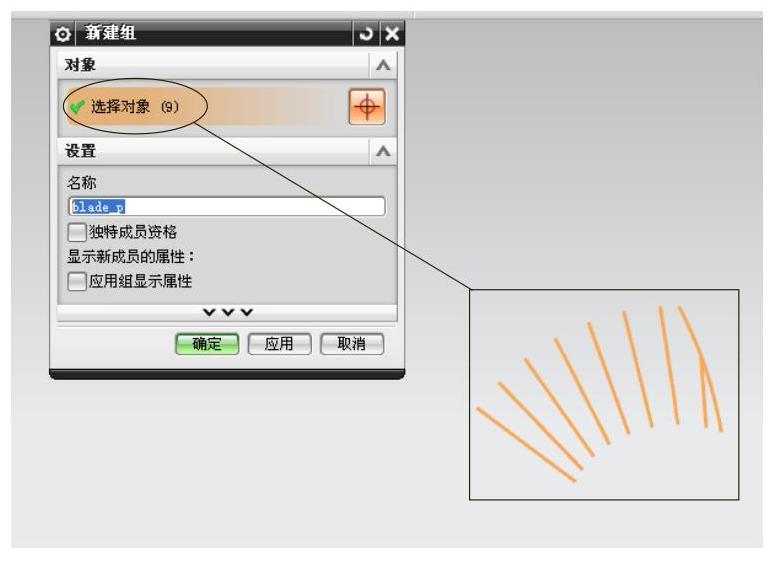

图2.5-5 为叶片工作面型线建立“组”

图2.5-6 叶片工作面和背面型线
