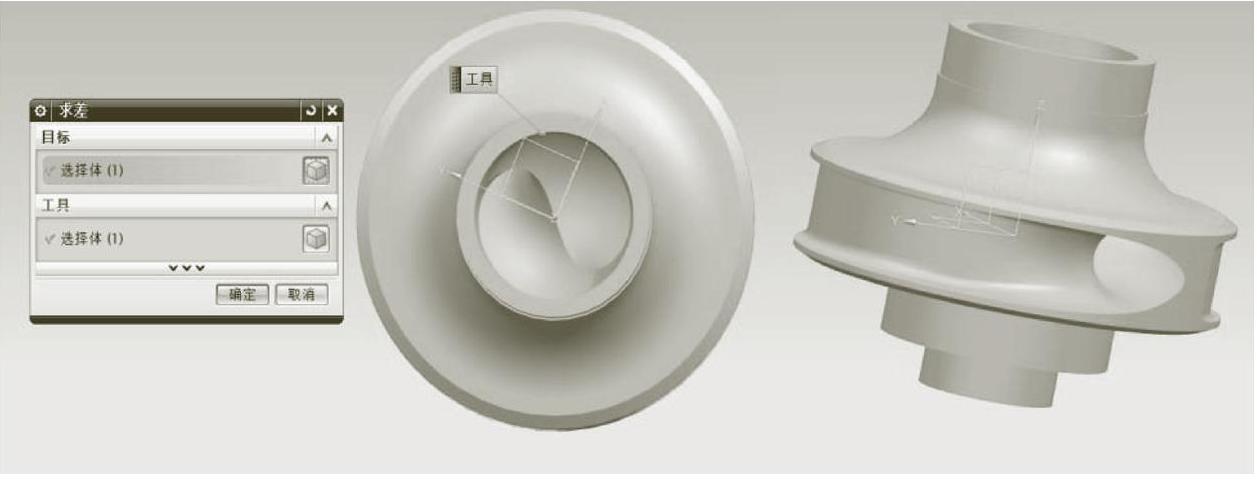

【摘要】：图2.3-36 叶轮图2.3-37 导入轴面投影图图2.3-38 移动轴面投影图3）在菜单栏中，选择→→或单击工具栏的“回转”，在“回转”对话框中，“选择曲线”选择图2.3-7中的投影图，“指定矢量”：Z轴；“指定点”：原点；“限制”选项中“开始”为，“角度”为0deg；“结束”为，“角度”为360deg；“设置”中“体类型”选择：实体。在对话框中，“目标”选择图2.3-38中所作的回转体；“工具”选择2.3.5节所绘制的双流道水体，单击，如图2.3-40所示。

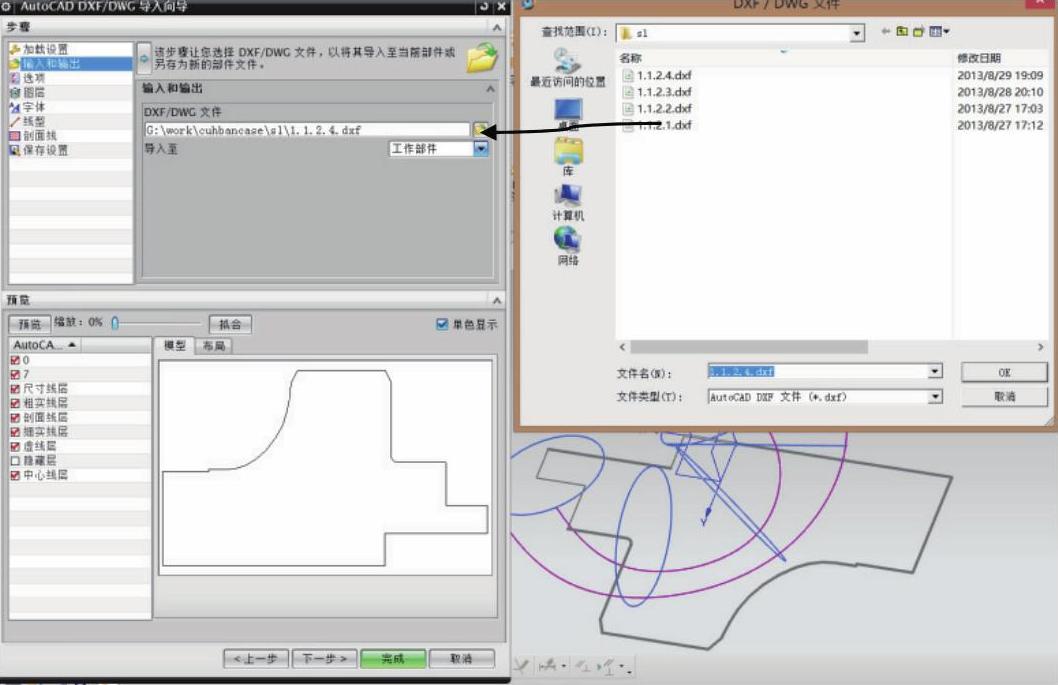

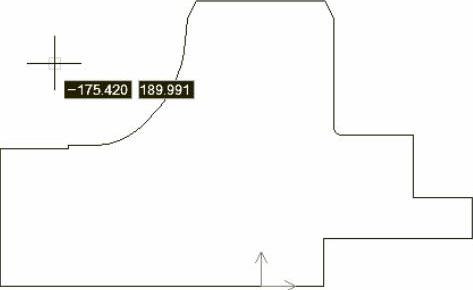

1）导入叶轮前后盖板和叶轮出口以及进口的一半组成的轴面投影图，如图2.3-36所示。在菜单栏中，选择【文件（F）】→【导入（M）】→【AutoCAD DXF/DWG】，在“/DWG文件”对话框中选择本例的文件1.1.2.4.dxf；“导入至”中选择：工作部件，单击【完成】，如图2.3-37所示。

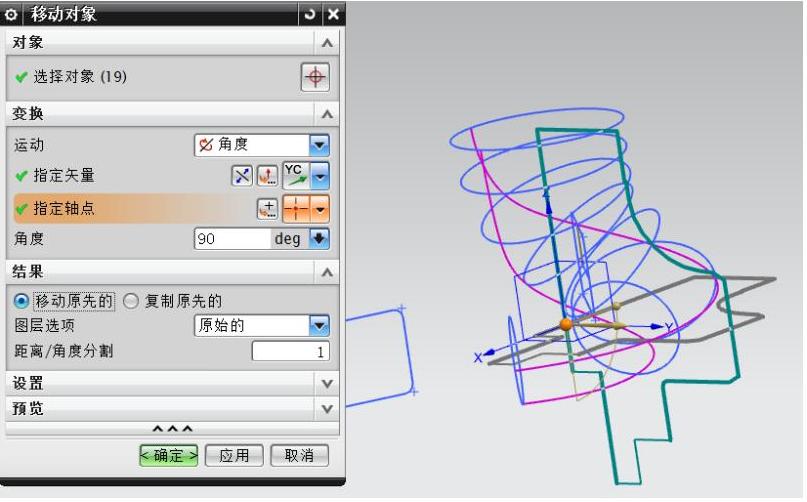

2）在菜单栏中，选择【编辑（E）】→【移动对象（O）】或直接单击工具栏的“移动”，打开“移动对象”对话框。在“移动对象”对话框中，“对象”选择图2.3-37中的轴面投影图；“运动”选择：角度；“指定矢量”：Y轴；“指定轴点”：原点；“角度”：90deg；“结果”选择“移动原先的”；“图层选项”：原始的；“距离/角度分割”：1，单击【确定】，如图2.3-38所示。

图2.3-36 叶轮

图2.3-37 导入轴面投影图

图2.3-38 移动轴面投影图(https://www.chuimin.cn)

3）在菜单栏中，选择【插入（S）】→【设计特征（E）】→【回转（R）】或单击工具栏的“回转”，在“回转”对话框中，“选择曲线”选择图2.3-7中的投影图，“指定矢量”：Z轴；“指定点”：原点；“限制”选项中“开始”为，“角度”为0deg；“结束”为，“角度”为360deg；“设置”中“体类型”选择：实体。单击【确定】，如图2.3-39所示。
