如何绘制构造线和射线：入门指南
【摘要】：构造线和射线通常用作辅助作图线。构造线一般用于确定机械三视图布局、绘制大型建筑平面图时用以标定轴线位置等。可使用修剪命令剪去构造线的一端使其变成射线，减去两端使其变成直线。绘制构造线可采用以下三种方式：● 绘图工具栏 。 绘制如图2-26所示的某别墅首层平面的轴线。图2-26用构造线命令画建筑物轴线按图2-27新建图层并设置特性。其中“墙线”层线宽为0.5毫米。
构造线和射线通常用作辅助作图线。构造线一般用于确定机械三视图布局、绘制大型建筑平面图时用以标定轴线位置等。
可使用修剪（TRIM）命令剪去构造线的一端使其变成射线，减去两端使其变成直线。
绘制构造线可采用以下三种方式：
● 绘图工具栏
。
● 命令行：XLINE↙。
● 菜单：【绘图】→【构造线】。
绘制射线可采用以下两种方式：
● 命令行：RAY↙。
● 菜单：【绘图】→【射线】。
【例2-19】 绘制如图2-26所示的某别墅首层平面的轴线。

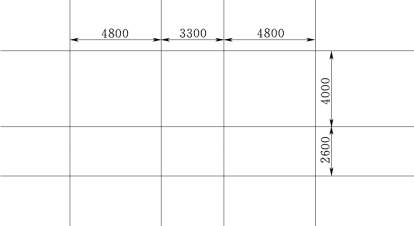

图2-26 用构造线命令画建筑物轴线
（1）按图2-27新建图层并设置特性。其中“墙线”层线宽为0.5毫米。(https://www.chuimin.cn)
（2）设置图形界限：左下角为（0，0），右上角为（20000，15000）。
（3）执行缩放全图操作。

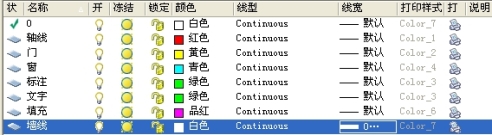

图2-27 新建图层并设置特性
（4）打开【对象捕捉】和【对象追踪】。
（5）启动XLINE命令：
命令：_xline指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]：H↙
指定通过点：（在屏幕上部单击鼠标，确定第一条构造线的位置，AutoCAD认为鼠标单击处指定的点为构造线的“中点”）
指定通过点：4000↙（向下追踪第一条构造线的中点）
指定通过点：2600↙（向下追踪第二条构造线的中点）
指定通过点：↙
至此，水平构造线绘制完毕。垂直构造线可参照上述方法绘制。
