AutoCAD绘图使用的默认线型为连续线型Continuous,其他线型则应加载后才能使用。用户可根据自己的需要为图层设置不同的线型。
例如,将“中心线”层的线型设置为“CENTER”,操作步骤如下:
(1)在【图层特性管理器】对话框中,选择“中心线”层。
(2)单击该图层名称后的线型图标按钮 ,弹出【选择线型】对话框,如图1-7所示。
(3)单击【加载】按钮,弹出【加载或重载线型】对话框,如图1-8所示。
(4)在【可用线型】框中选择“CENTER”线型,再单击【确定】按钮,返回【选择线型】对话框。这样“CENTER”线型就被加载。
(5)选择“CENTER”线型,然后,单击【确定】按钮,完成图层线型设置。

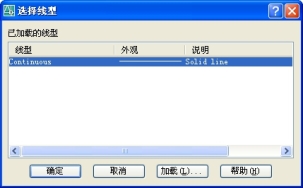

图1-7 【选择线型】对话框
图1-8 【加载或重载线型】对话框
在作图过程中临时设置当前线型有以下三种方式:
● 在【对象特性】工具栏的【线型控制】下拉列表框中选择已加载的线型,或选择【其他】选项,调出【线型管理器】对话框,如图1-9所示,以加载所需线型。
● 【格式】→【线型】。
● 命令行:LINETYPE↙。
图1-9 【线型管理器】对话框
下面对【线型管理器】对话框加以必要的说明:
(1)【线型过滤器】:确定在线型列表中显示哪些线型。
(2)【反向过滤器】:根据与选定的过滤条件相反的条件显示线型。
(3)【加载】按钮:显示【加载或重载线型】对话框。如果需要同时加载多个线型,可在按住Ctrl键的同时加以选择。
(4)【当前】按钮:将选定线型设置为当前线型。
(5)【删除】按钮:从图形中删除选定的线型。只能删除未使用的线型。不能删除 ByLayer、ByBlock和Continuous线型。
(6)【显示细节】或【隐藏细节】按钮:控制是否显示线型管理器的“详细信息”部分。线型管理器的“详细信息”部分如图1-10所示,说明如下:
1)【全局比例因子】文本框:显示用于所有线型的全局缩放比例因子。
2)【当前对象缩放比例】文本框:设置新建对象的线型比例。最终的比例是全局比例因子与该对象缩放比例因子之积。
图1-10 【线型管理器】对话框的“详细信息”部分
按1:1绘制过大或过小尺寸的工程图时,很可能所使用的非连续线型不能正确显示,解决的办法是设置相应的过大或较小的全局比例因子,必要时还要设置合适的当前对象缩放比例。
3)【缩放时使用图纸空间单位】:按相同的比例在图纸空间和模型空间缩放线型。 当使用多个视口时,该选项很有用。
