正交与极轴：优化标题
【摘要】：选择单选按钮，可以在启用时，只显示被追踪点的正交追踪路径；选择单选按钮，可以将极轴角设置应用到，即此时可以按极轴角增量及附加角设置追踪指定点的路径。 利用正交和极轴功能完成图2-1的绘制。
1. 使用正交模式
正交模式打开的状态下，限制光标只能沿与当前X轴或Y轴正方向平行的方向移动，从而方便地画出平行于X轴或Y轴的水平线或垂直线，或使图形沿水平线或垂直线移动。正交模式的开关快捷键是F8功能键。
2. 使用极轴追踪
极轴追踪也称为角度追踪，它是按预先给定的角度增量来追踪并定位一个点。显示追踪路径的橡皮筋线是用角度增量控制的，因此这种方式适用于已知追踪方向的情况。
注意：正交与极轴不能同时使用。正交是极轴追踪的一个特例。
使用极轴追踪一般应事先在【草图设置】对话框中进行设置。
调出【草图设置】对话框的方式：
● 菜单：【工具】→【草图设置】。
● 在需要设置的项目按钮上单击鼠标右键，在弹出的快捷菜单上选择【设置】。

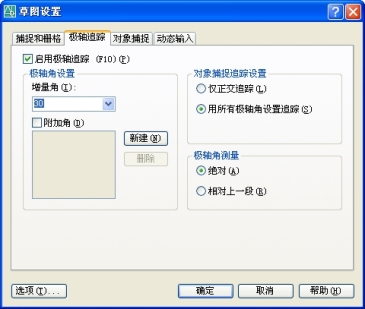

【草图设置】对话框的【极轴追踪】选项卡如图2-5所示。
图2-5 【草图设置】之【极轴追踪】选项卡
（1）启用极轴追踪。确定是否启用AutoCAD的极轴追踪功能，其开关快捷键是F10功能键。启用极轴追踪功能后，绘图时AutoCAD提示用户确定一点时，它能根据指定的捕捉点按指定的角增量进行追踪。
（2）极轴角设置。可以选择沿着90°、60°、45°、30°、22.5°、18°、15°、10°和5°的极轴角增量进行追踪。附加角复选框用于设置与角增量无关的特殊角。例如，通过某点绘多条射线，其角度分别为8°、30°、38°、60°、90°、120°、150°，则宜将角增量设置为30°，而附加角设置为8°和38°。(https://www.chuimin.cn)
（3）对象捕捉追踪设置。选择【仅正交追踪】单选按钮，可以在启用【对象捕捉追踪】（见2.5.3节）时，只显示被追踪点的正交追踪路径；选择【用所有极轴角设置追踪】单选按钮，可以将极轴角设置应用到【对象捕捉追踪】，即此时可以按极轴角增量及附加角设置追踪指定点的路径。
（4）极轴角测量方式。该区有两个单选按钮，选择【绝对】，则追踪线与0°方向的夹角符合角增量及附加角的设置；而选择【相对上一段】，则追踪线与刚完成的图线方向的夹角符合角增量及附加角的设置。
【例2-4】 利用正交和极轴功能完成图2-1的绘制。
（1）打开【极轴】功能，并设置角增量为30°。
（2）启动画直线命令。
（3）输入第一点坐标（0,0）。
（4）向右上方移动光标，待出现如图2-6（a）所示极轴标记后，输入距离100并按Enter键。
（5）打开正交模式，如图2-6（b）所示，鼠标向右移动指定方向，输入距离40并按Enter键。
图2-6 使用极轴追踪及正交模式画直线
（6）参照第（5）步，绘制后面的相连的4条水平及垂直线段。
（7）绘制右侧斜线前，单击【极轴】打开极轴追踪模式，向右下方移动鼠标，待出现300°的追踪线时，输入距离100并按Enter键。
（8）输入C，然后按Enter键。
