1.机械制图的一般方法和步骤
(1)准备工作。
①备齐工具;②固定图纸。
(2)画图框、标题栏、明细表。
(3)布置图形的位置。
(4)绘制底稿(包括尺寸)。
(5)铅笔加深(从细到粗)。
(6)检查。
2.徒手绘图
徒手绘图是绘制草图的基本方法,是产品概念设计阶段的重要绘图手段。是同学们必须掌握的绘图基本技能。目前还未有合适的计算机绘图软件可以全面替代徒手绘图功能。
1)画直线
徒手画较短的线段时,主要靠手指握笔动作,小手指及手腕不宜紧贴纸面。画较长线段时,眼睛看着线段终点,移动小臂沿要画的方向画直线,手指一般握在高于笔尖约35 mm处。(https://www.chuimin.cn)
2)圆及圆角的画法

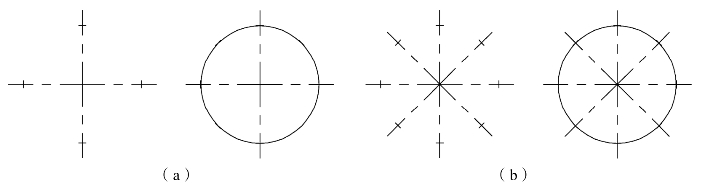

画圆时,首先过圆心画出两条互相垂直的中心线,再根据半径大小在中心线上定出四点,然后过这四点画圆,如图2.18(a)所示。画较大的圆时,可过圆心加画两条45°斜线,在斜线上再定出四点,然后过这八点画圆,如图2.18(b)所示。

图2.18 圆的画法

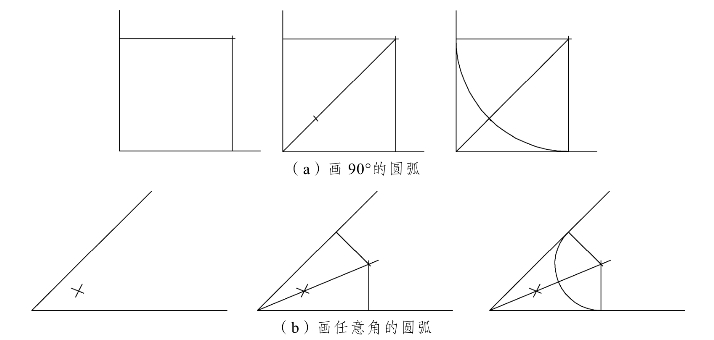

画圆弧的方法如图2.19所示。其画法步骤是:首先根据圆角半径的大小,在分角线上定出圆心位置;然后过圆心分别向两边引垂线定出圆弧的起点与终点,同时在分角线上也定一圆弧上的点;最后过这三点作圆弧。

图2.19 圆弧的画法
3)椭圆的画法

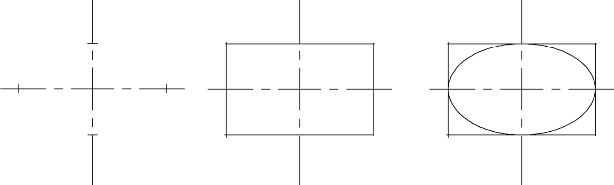

椭圆的画法见图2.20。其画法步骤是:先画椭圆长、短轴,定出长、短轴顶点;然后过四个顶点画出矩形;最后徒手作椭圆与此矩形相切。

图2.20 利用矩形画椭圆的方法
