在ISDX环境中,选择
下拉菜单中的
、
和
命令(如图8.3.66所示),可对ISDX曲线进行复制和移动操作,具体说明如下:
●
:复制ISDX曲线。复制操作时,可在操控板中输入X、Y、Z坐标值以便精确定位。
●
:复制选定的曲线并按比例缩放它们。
●
:移动ISDX曲线。如果ISDX曲线上有软点,则移动后系统不会断开曲线上的软点链接。操作时,可在操控板中输入X、Y、Z坐标值以便精确定位。注意:
(1)ISDX曲线的
、
功能仅限于自由(Free)与平面(Planar)曲线,并不适用于下落曲线、COS曲线。
(2)ISDX曲线在其端点的相切设置会在复制移动过程中保持不变。
下面将举例介绍复制和移动ISDX曲线的操作过程。
Step1.设置工作目录和打开文件。先将工作目录设置至D:\proewf5.2\work\ch08.03,然后打开文件edit_copy.prt。
Step2.设置模型显示状态。
(1)单击按钮
、
和
,使基准面、基准轴和坐标系不显示。
(2)单击按钮
,选择copy视图。
Step3.编辑定义模型树中的造型特征,进入ISDX环境。
Step4.进入ISDX环境后,单击“编辑曲线”按钮
,然后选取图8.3.67所示的ISDX曲线1。

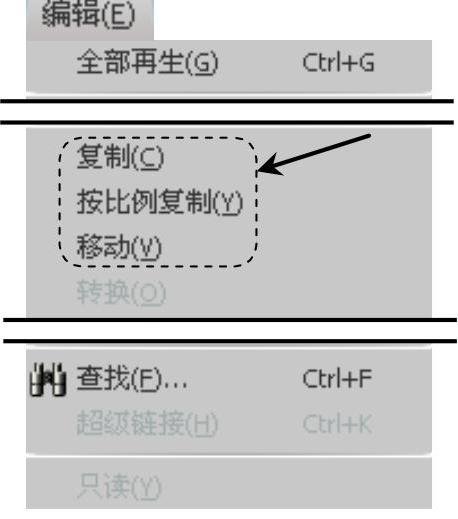

图8.3.66 “编辑”下拉菜单

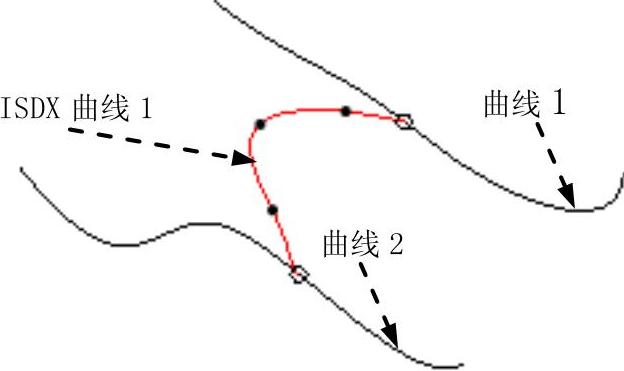

图8.3.67 选取ISDX曲线1
Step5.选择不同的命令进行操作。
(1)如果选择下拉菜单
命令,此时操控板如图8.3.68所示,同时模型周围会出现图8.3.69所示的控制杆和背景对罩框。(https://www.chuimin.cn)

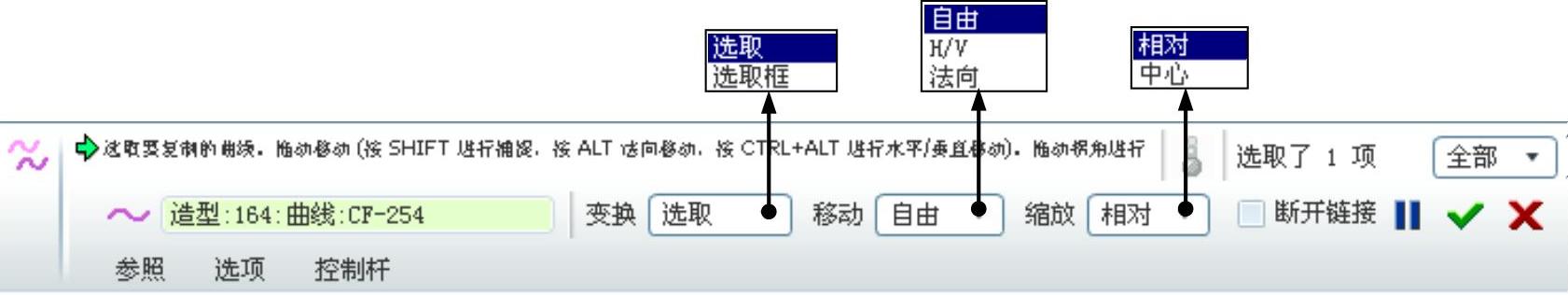

图8.3.68 操控板

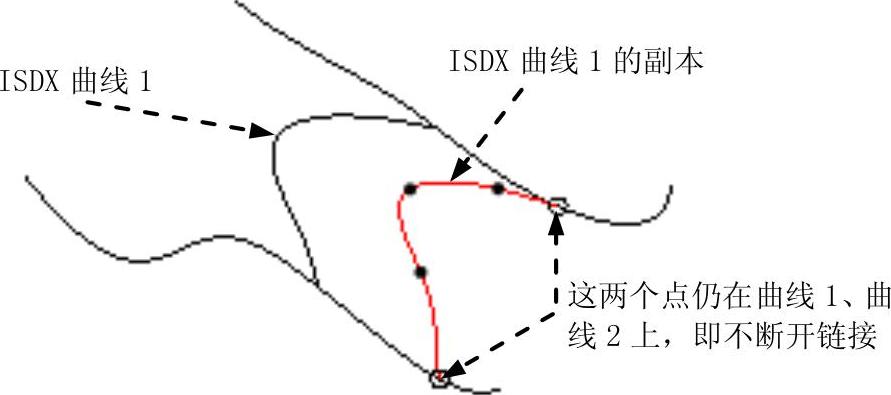

(2)点取ISDX曲线1并移动鼠标,即可得到ISDX曲线1的副本,如图8.3.70所示。

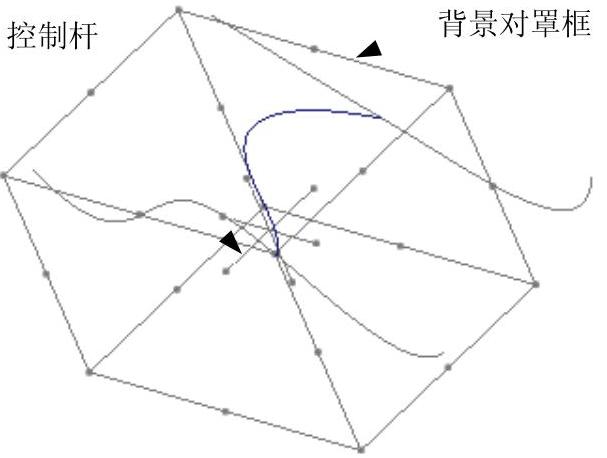

图8.3.69 进入“编辑”环境

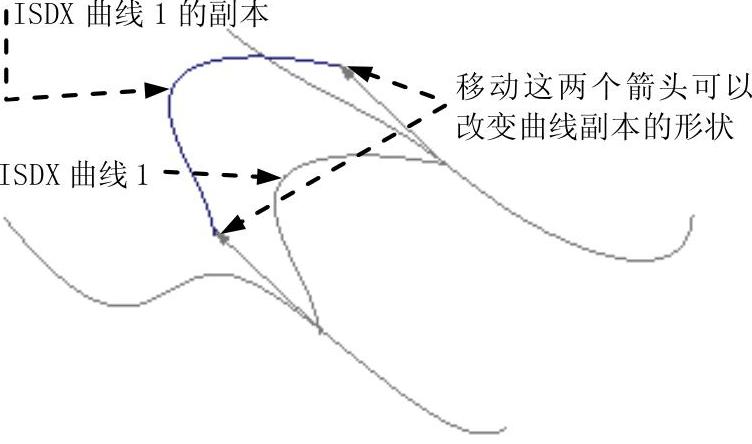

图8.3.70 复制ISDX曲线1
(3)如果选择下拉菜单
命令,在图8.3.71所示的操控板中选中
复选项,即可得到ISDX曲线1的副本,如图8.3.72所示。

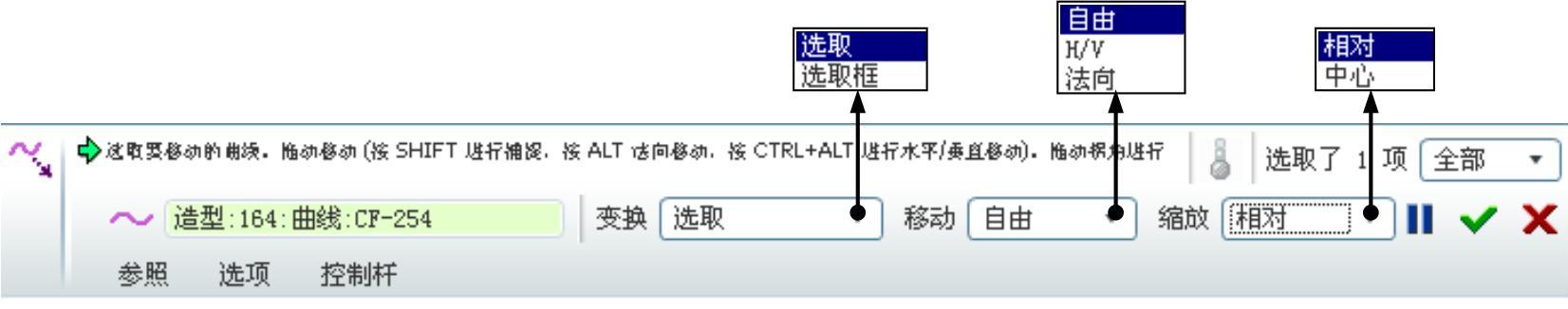

图8.3.71 操控板

图8.3.72 按比例复制
(4)如果选择下拉菜单
命令,此时操控板如图8.3.73所示,同时图形区中的模型周围出现图8.3.69所示的控制杆和背景对罩框。点取ISDX曲线1并移动鼠标,即可移动ISDX曲线1,如图8.3.74所示。

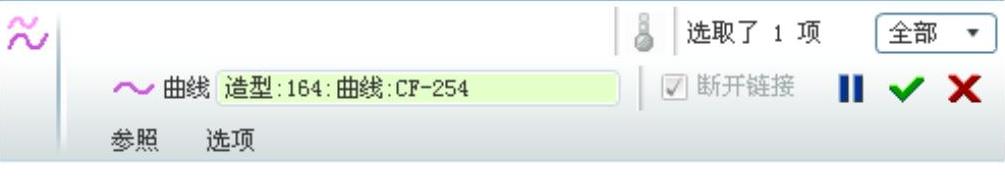

图8.3.73 操控板

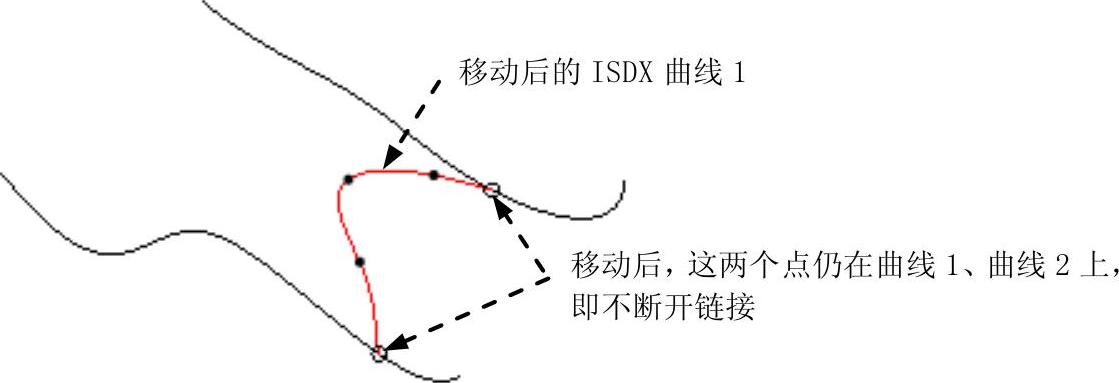

图8.3.74 移动ISDX曲线1
Step6.完成复制或移动操作,单击操控板中的按钮
。
