尺寸标注法：精确图形标注方法详解
【摘要】：在绘制图形时为了使图形更加精确，也便于检查以查找错误，所以要对图形进行必要的尺寸标注，在进行尺寸标注时可输入新值使其符合要求。标注直径尺寸：在标注命令下，双击要标注尺寸的圆或圆弧，最后将鼠标指针移到合适的位置并单击鼠标中键，如图3-43所示。标注样条曲线尺寸：依次单击样条曲线上的两个端点，移动光标到样条曲线上方并按鼠标中键，如图3-46所示。图3-44 标注圆弧弧度图3-45 标注角度尺寸图3-46 标注样条曲线尺寸图3-47 标注周长
在绘制图形时为了使图形更加精确，也便于检查以查找错误，所以要对图形进行必要的尺寸标注，在进行尺寸标注时可输入新值使其符合要求。尺寸标注的具体类型如下：

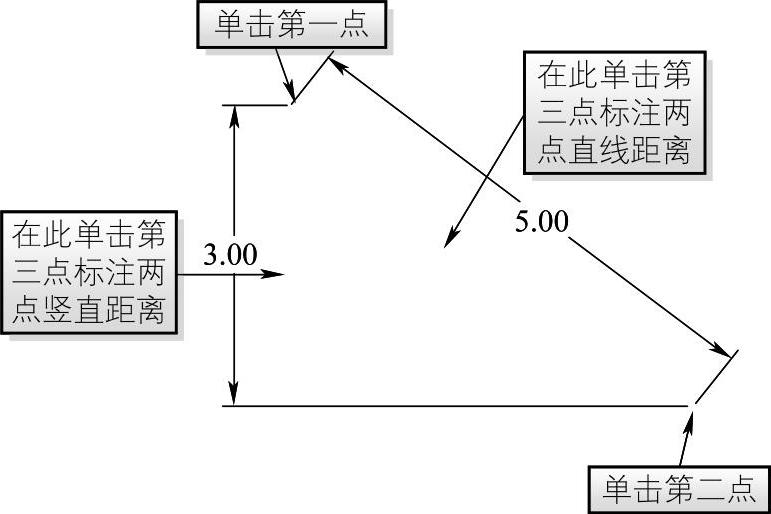

➢ 标注两点间的距离：单击【草绘】选项板【尺寸】组中的【法向】按钮
后，依次单击工作区中的两个点，然后移动鼠标指针到合适位置并单击鼠标中键，如图3-38所示。

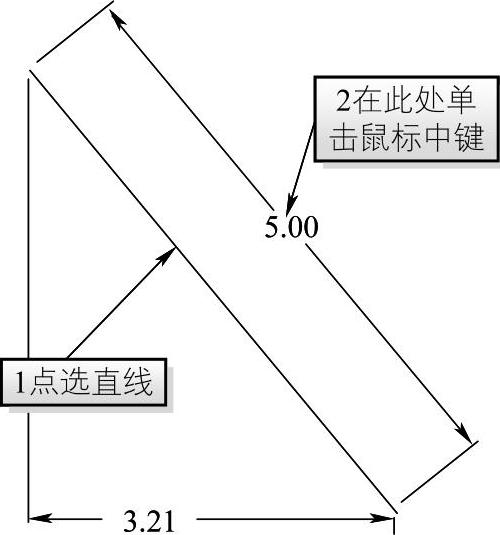

➢ 标注线段长度：单击【尺寸】组中的【法向】按钮
，选择需标注尺寸的直线，然后移动鼠标指针到要显示标注的位置并单击鼠标中键，如图3-39所示，若要标注水平或者竖直尺寸，则单击直线两端点进行标注，方法与标注两点间距离相同。

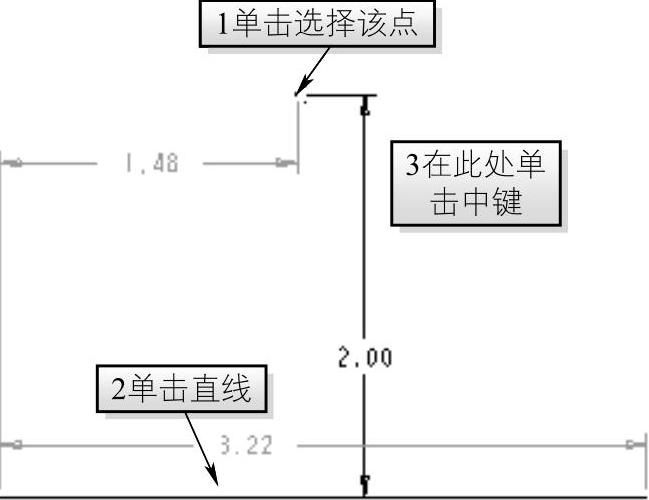

➢ 标注点到直线的距离：单击【尺寸】组中的【法向】按钮
，依次单击点和直线，然后移动光标到点与直线之间位置单击鼠标中键，如图3-40所示。

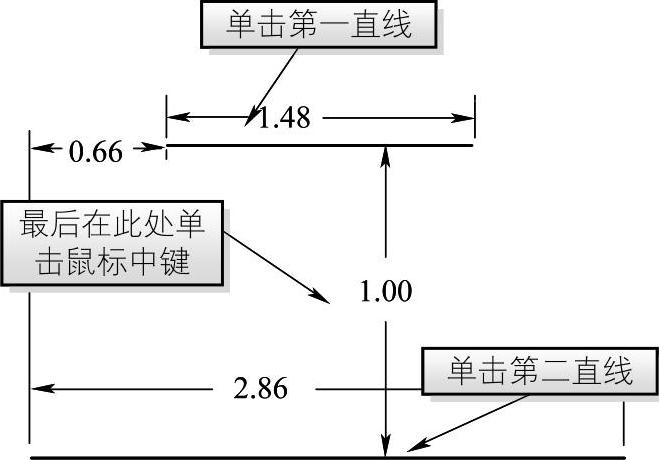

➢ 标注平行线间的距离：单击标注命令后，依次单击两条平行直线，并在平行线间单击鼠标中键，如图3-41所示。
图3-38 两点间距离
图3-39 标注直线尺寸
图3-40 标注点到直线的距离
图3-41 标注平行线间的距离

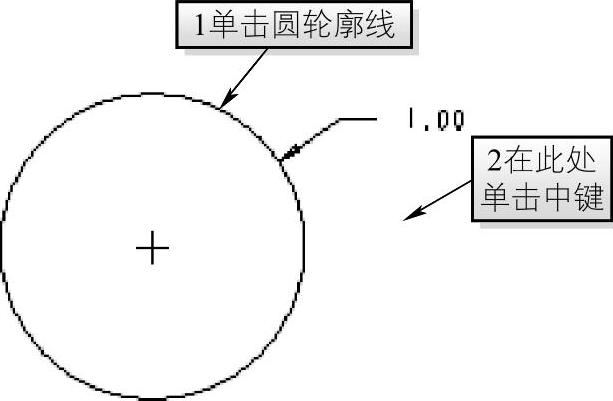

➢ 标注半径尺寸：单击【尺寸】组中的【法向】按钮
，并单击需标注尺寸的圆或圆弧，然后将鼠标指针移到合适的位置，单击鼠标中键，如图3-42所示。

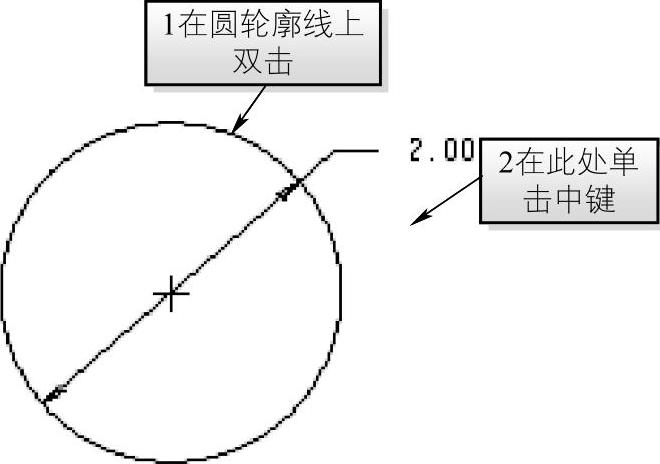

➢ 标注直径尺寸：在标注命令下，双击要标注尺寸的圆或圆弧，最后将鼠标指针移到合适的位置并单击鼠标中键，如图3-43所示。
图3-42 标注半径尺寸
图3-43 标注直径尺寸
➢ 标注圆弧弧度：依次单击圆弧的两个端点，再单击此圆弧，然后移动鼠标指针到圆弧外并按鼠标中键，如图3-44所示。

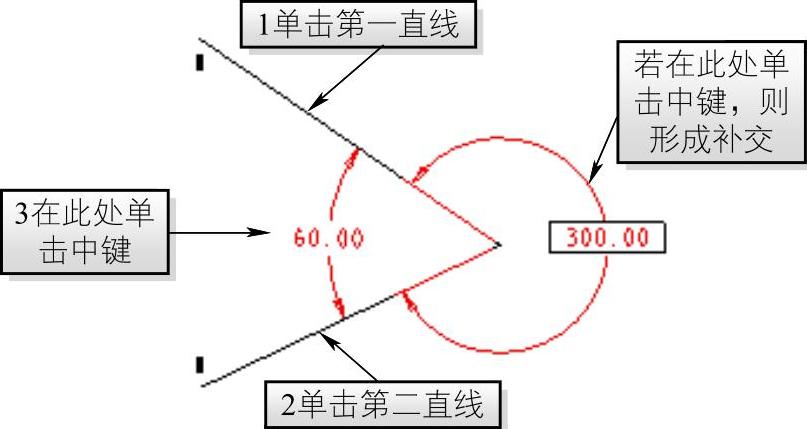

➢ 标注角度尺寸：依次单击要标注尺寸的两条直线，然后将鼠标指针移到合适的位置，并按鼠标中键，鼠标中键的单击位置不同，标注的角度也随之改变，如图3-45所示。

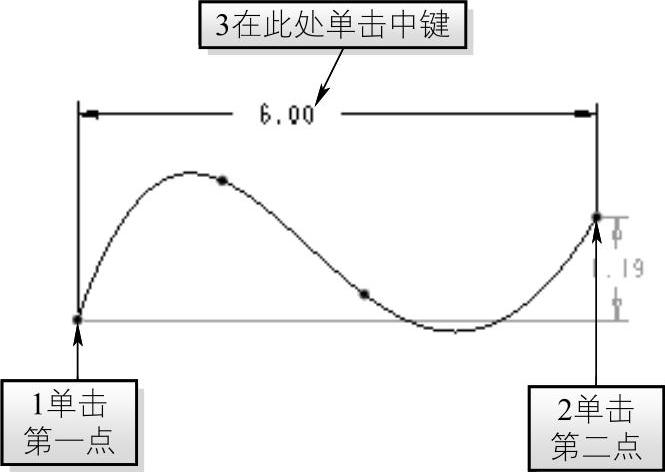

➢ 标注样条曲线尺寸：依次单击样条曲线上的两个端点，移动光标到样条曲线上方并按鼠标中键，如图3-46所示。
➢ 标注周长：全选要标注周长的封闭图形，执行【草绘】选项板【尺寸】组中的【周长】命令
，然后单击图形上的任意尺寸标注作为驱动尺寸，完成周长的标注，如图3-47所示，在修改周长时，驱动尺寸将发生变化，其他尺寸均不变。
图3-44 标注圆弧弧度
图3-45 标注角度尺寸
图3-46 标注样条曲线尺寸
图3-47 标注周长
