完成标注及注释的效果如图9-68所示。下面仅对标注时的一些参数设置以及需要修改的标注加以说明。
(1)所使用的标注样式均可取GB—35。注意应将其【文字】选项卡中的【文字高度】项的值改为10;将【符号和箭头】选项卡中的【箭头大小】修改为5。
(2)图中表示剖切符号的转折箭头用画多段线命令画出,然后连同单行文字“A”镜像复制到另一侧。
(3)在主视图中有三个快速引线标注:Φ21.5、架板、抱箍板。在标注前须对快速引线标注进行设置,标注时也要注意合理输入文字。以标注Φ21.5为例,操作如下:
命令:_qleader
指定第一条引线点或 [设置(S)]<设置>:S↙

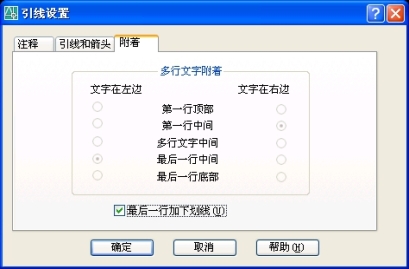

2)在弹出的【引线设置】对话框中,选中【附着】选项卡,并选中【最后一行加下划线】复选框,如图9-88所示。
图9-88 【引线设置】对话框
3)选中【引线和箭头】选项卡,设置【点数】最大值为2。
4)单击【确定】按钮,对话框消失,下面按命令行提示进行操作:
指定第一条引线点或 [设置(S)]<设置>:
指定下一点:
指定文字宽度 <0>:↙
输入注释文字的第一行 <多行文字(M)>:↙
5)在弹出的【多行文字编辑器】的【文字格式】工具栏中,单击 按钮,在弹出的符号列表中选择直径符号,随即输入21.5,最后单击【确定】按钮。
(4)标注直径“4-Φ17.5”的操作如下:
1)对主视图左面平板上的螺孔进行直径标注,如图9-89所示。
2)把直径标注的文字“Φ17.5”改为“4-Φ17.5”,表示有四个相同尺寸的螺孔。可利用特性管理器或DIMEDIT命令进行修改:
● 利用特性管理器修改标注文字
a)选中欲修改的直径标注。
b)单击鼠标右键,在弹出的快捷菜单中选择【特性】,弹出【特性】对话框。

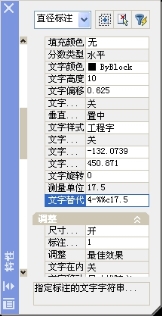

c)在【文字】选项区的【文字替代】文本框中输入“4-%%C17.5”,如图9-90所示。
d)单击【特性】对话框左上角的【关闭】按钮,完成对直径标注的修改。
● 使用DIMEDIT命令修改标注文字
a)选中欲修改的直径标注。
b)启动DIMEDIT命令,选择新建(N)选项。
c)在弹出的【多行文字编辑器】的内容输入区,有一带阴影的文字“0”,将光标定位至其前面输入“4-”,然后单击【确定】按钮。
图9-89 标注一个螺孔的直径
图9-90 使用【特性】对话框修改标注文字
对其他视图的标注及注释文字的操作不再赘述。至此完成了耐张铁帽三视图的绘制。
