如何创建尺寸标注样式？
【摘要】：标注样式用于控制一个尺寸的格式和外观，建立并强制使用绘图标准。 创建“DIM-35”标注样式。图4-13对话框单击按钮，弹出对话框，如图4-14所示。例如标注建筑平面图时，即使外墙不平齐，也会标注出整齐美观的尺寸标注。图4-14对话框图4-14对话框图4-15对话框打开选项卡：在箭头区将第一项箭头设置为“建筑标记”，第二个箭头自动与第一个箭头相匹配，然后将箭头大小设置为3.5，如图4-16所示。关闭标注样式管理器。
标注样式用于控制一个尺寸的格式和外观，建立并强制使用绘图标准。系统缺省的标注样式为ISO-25（公制）或Standard（英制）。无论是创建新的标注样式，还是修改标注样式，都需要调出【标注样式管理器】对话框进行设置。
调用【标注样式管理器】对话框（DIMSTYLE）的方式如下：
●【 标注】工具栏或【样式】工具栏
。
● 命令行：DIMSTYLE↙。
● 菜单：【格式】→【标注样式】。
【例4-7】 创建“DIM-35”标注样式。
（1）【格式】→【标注样式】，打开【标注样式管理器】对话框，如图4-13所示。

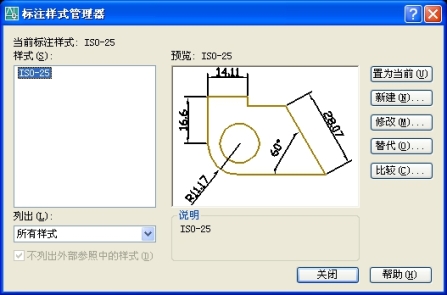

图4-13 【标注样式管理器】对话框
（2）单击【新建】按钮，弹出【创建新标注样式】对话框，如图4-14所示。
（3）在【新样式名】文本框中输入新的样式名“DIM-35”，单击【继续】按钮，激活【新建标注样式】对话框，如图4-15所示，其中大部分名词在图4-8中已作了解释。如果选中【固定长度的尺寸界线】，则标注时无论指定的尺寸界限原点与起点距离有多长，标注出的尺寸界限都按【长度】框中指定的值显示。例如标注建筑平面图时，即使外墙不平齐，也会标注出整齐美观的尺寸标注。此处都保持默认值不变。
(https://www.chuimin.cn)
图4-14 【创建新标注样式】对话框

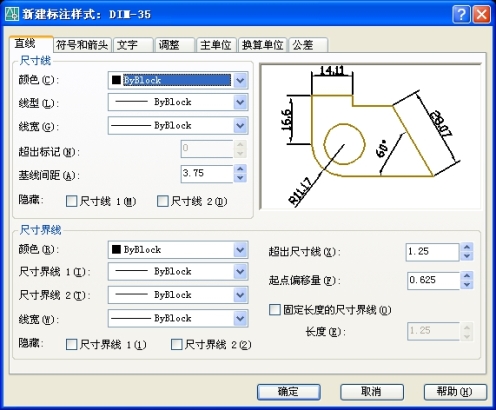

图4-15 【新建标注样式】对话框
（4）打开【符号和箭头】选项卡：在箭头区将第一项箭头设置为“建筑标记”，第二个箭头自动与第一个箭头相匹配，然后将箭头大小设置为3.5，如图4-16所示。
（5）打开【文字】选项卡：在文字样式列表中选择“工程字”文字样式；将文字高度设置为3.5；将文字位置设置为垂直置中；在【文字对齐】区选择【水平】，如图4-17所示。
（6）单击【确定】按钮，“DIM-35”被添加到样式列表中。
（7）选中“DIM-35”标注样式，然后单击【置为当前】按钮。
说明：设置当前标注样式较简便的方法则是从【样式】工具栏的【标注样式】下拉列表框中进行选择。
（8）关闭标注样式管理器。
图4-16 设置箭头样式及大小
