常用尺寸标注方式及规范
【摘要】：常用的尺寸标注方式包括线性、对齐、连续、基线、半径、直径、角度基引线标注，AutoCAD 2006新增了弧长标注和折弯标注，如图4-7所示。图4-7常用尺寸标注类型关于尺寸标注各个部分的名称参见图4-8及图4-15。应该指出，在图4-9和图4-9中因为是利用对象捕捉指定的尺寸界限原点，所以尺寸标注与图形是关联的。线性标注用于表示当前用户坐标系统XY平面上两点间的直线距离测量值，它标注水平、垂直和指定旋转方向的尺寸。

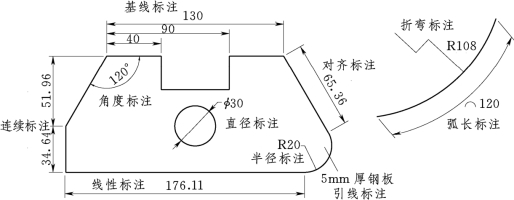

常用的尺寸标注方式包括线性、对齐、连续、基线、半径、直径、角度基引线标注，AutoCAD 2006新增了弧长标注和折弯标注，如图4-7所示。
图4-7 常用尺寸标注类型

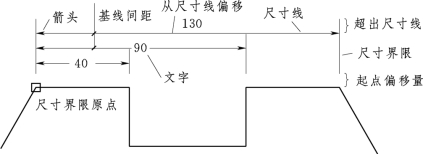

关于尺寸标注各个部分的名称参见图4-8及图4-15。
图4-8 尺寸标注的组成及名词解释
1. 线性标注（DIMLINEAR）命令
●【 标注】工具栏
。
● 命令行：DIMLINEAR↙。
● 菜单：【标注】→【线性】。
线性标注用于表示当前用户坐标系统XY平面上两点间的直线距离测量值，它标注水平、垂直和指定旋转方向的尺寸。
线性标注命令的操作过程及说明如下：
命令：_dimlinear
指定第一条尺寸界线原点或 <选择对象>：（如果直接按Enter键，则可以选择对象以标注尺寸）
指定第二条尺寸界线原点：
创建了无关联的标注。（出现此提示是因为随意指定尺寸界限原点造成的。如果利用对象捕捉指定尺寸界限原点，则不会出现此提示，即创建了关联标注。关联标注的意义是：如果被标注对象尺寸或位置、角度发生改变，则尺寸标注可随之更新）
指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]：
各选项说明如下：
● 多行文字：选择M选项，可调出多行文字编辑器以编辑标注文字。
● 文字：选择T选项，可以在命令行直接输入标注文字。
如图2-13所示的标注“Φ60”，可以这样标注：
（1）启动线性标注命令。
（2）先后指定两个尺寸界限原点。
（3）确定标注文字的方法：
1）选择M选项，调出多行文字编辑器，可发现数据“60”带有阴影，表示是AutoCAD自动测量出来的数据，与图形相关联。此时光标自动定位在数据前。
2）单击【符号】按钮，选择直径符号。然后单击【确定】按钮。
该标注可以通过选择T选项，在命令行输入标注文字“%%C60”来实现。

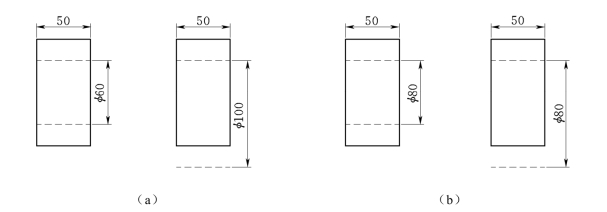

如果标注的数据不是AutoCAD自动测量出来的数据，例如上述无论哪种方式，将标注标成了“Φ80”，则改变图形尺寸后，此标注不会自动更新，参见图4-9。应该指出，在图4-9（a）和图4-9（b）中因为是利用对象捕捉指定的尺寸界限原点，所以尺寸标注与图形是关联的。但是由于图4-9（b）的数据是人为“强制”标注的，因此该数据失去了与图形的关联性。建议注重精确绘图，一般不要修改标注文字（数值）。
图4-9 标注尺寸数据与图形关联性示意
（a）标注尺寸数据与图形关联；（b）标注尺寸数据与图形不关联
● 角度：指标注文字的旋转角度。
● 垂直和水平：如果被标注对象不是水平或垂直的，可以选择H或V强制标注水平或垂直尺寸。否则，在指定尺寸线位置时，在两尺寸界限原点之间上下移动光标，则标注水平方向的尺寸，左右移动光标，则标注垂直方向的尺寸。

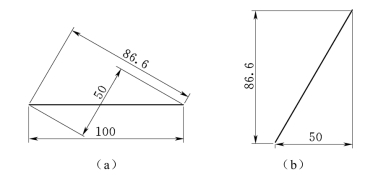

● 旋转：标注指定角度方向上两个点之间的距离。如图4-10（a）所示，对长度为100的水平线进行线性标注：指定旋转角度60°后，可以标出两个尺寸，相当于如图4-10（b）所示的将该直线长度为100的水平线旋转60°后标注的线性尺寸。
图4-10 线性标注的【旋转】选项说明
2. 对齐标注（DIMALIGNED）命令
●【 标注】工具栏
。
● 命令行：DIMALIGNED↙。
● 菜单：【标注】→【对齐】。
对齐标注一般用于标注斜线的长度尺寸，或两点之间的斜向距离。
3. 弧长标注（DIMARC）命令
●【 标注】工具栏
。
● 命令行：DIMARC↙。
● 菜单：【标注】→【弧长】。
弧长标注用于标注圆弧或多段线弧线段的全部或部分长度。
4. 坐标标注（DIMORDINATE）命令
●【 标注】工具栏
。
● 命令行：DIMORDINATE↙。
● 菜单：【标注】→【坐标】。
坐标标注命令用于标注点的X或Y坐标，指定点后，水平移动光标标注Y坐标，垂直移动光标标注X坐标。
5. 半径标注（DIMRADIUS）命令
●【 标注】工具栏
。
● 命令行：DIMRADIUS↙。
● 菜单：【标注】→【半径】。
半径标注命令用于标注圆和圆弧的半径尺寸。尺寸线以圆心为一端，由用户拖动光标指定圆弧的尺寸线的位置，系统自动标上R和半径的值。如果圆内放不下尺寸值和箭头，箭头自动移至外侧。
6. 折弯标注（DIMJOGGED）命令
●【 标注】工具栏
。
● 命令行：DIMJOGGED↙。
● 菜单：【标注】→【折弯】。
如果弧线的半径很大，其圆心可能超出整个图形，此时可以用折弯标注命令，指定圆心的替代点的位置以及尺寸线的位置以标注弧线的半径。
7. 直径标注（DIMDIAMETER）命令
●【 标注】工具栏
。
● 命令行：DIMDIAMETER↙。
● 菜单：【标注】→【直径】。
直径标注命令用于标注圆的直径尺寸。用户拖动光标指定尺寸线的位置，尺寸值前面自动带有直径标识Ф，如果圆内放不下尺寸值和箭头，箭头自动移至圆外。
8. 角度标注（DIMANGULAR）命令
●【 标注】工具栏
。
● 命令行：DIMANGULAR↙。
● 菜单：【标注】→【角度】。
角度标注命令用于建立圆、圆弧或直线的角度标注。
9. 基线标注（DIMBASELINE）命令
●【 标注】工具栏
。
● 命令行：DIMBASELINE↙。
● 菜单：【标注】→【基线】。
基线标注命令用于创建基于上一个标注或选择的标注进行线性或角度标注。一个基线标注具有相同标注原点（即第一条尺寸界线的原点）。创建或利用S选项选择一个线性或角度标注作为基线标注的原点。选择基线标注命令，以基线标注的第一条尺寸界线作为原点，再指定第二条尺寸界线的位置，然后继续选择尺寸界线的位置直到完成了基线序列。
10. 连续标注（DIMCONTINUE）命令
● 标注工具栏
。
● 命令行：DIMCONTINUE↙。
● 菜单：【标注】→【连续】。
连续标注命令用于创建一系列首尾相接的连续尺寸，每个标注都从前一个标注的第二条尺寸界线开始。创建或选择一个线性或角度标注作为连续标注的原点。选择“连续标注”命令，以基准标注的第二条尺寸界线作为原点，再指定第二条尺寸界线的位置，然后继续选择尺寸界线的位置，直到完成了连续标注序列。
11. 快速标注（QDIM）命令
●【 标注】工具栏
。
● 命令行：QDIM↙。
● 菜单：【标注】→【快速标注】。
用快速标注命令可以一次标注多个对象。可以快速建立成组的基线、连续标注，也可以标注多个圆和圆弧。
【例4-6】 打开图3-39（b）所示的图形，在此图形上练习快速标注。
命令：_qdim
关联标注优先级 = 端点
选择要标注的几何图形：指定对角点：找到8个 [见图4-11（a），用窗交方式选择]
选择要标注的几何图形：↙
指定尺寸线位置或 [连续(C)/并列(S)/基线(B)/坐标(O)/半径(R)/直径(D)/基准点(P)/编辑(E)/设置(T)]
<连续>：（移动光标至合适位置，单击鼠标。默认连续标注，若选择其他类型选项，则可快速标注为所选类型）
此时的标注效果如图4-11（b）所示。
下面通过删除圆心处的标注，说明编辑快速标注的方法：
（1）启动快速标注命令。
（2）用窗交方式选择快速标注集合。
（3）↙
（4）在提示下输入E↙（若选择其他类型选项，则可重新快速标注所选类型）。
（5）捕捉圆心，以将其从标注基点中删除。
（6）↙
（7）指定新标注的位置。效果如图4-11（c）所示。

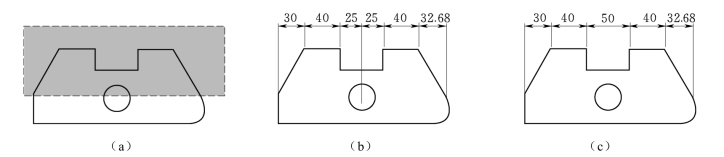

图4-11 快速标注及编辑示例
12. 引线标注（QLEADER）命令
●【 标注】工具栏
。
● 命令行：QLEADER↙。
● 菜单：【标注】→【引线】。

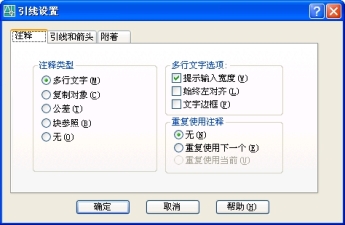

引线标注命令用于标注注释文字，如倒角、表面处理方式、模型厚度、设备编号等。引线是连接注释和图形的线，注释出现在线的端点。单行或多行文字、倒角尺寸和几何公差都可以是注释的内容。执行引线命令后，如果需要设置引线格式，则输入S后按回车键，弹出如图4-12所示的【引线设置】对话框，在对话框中可以作引线的各种设置。 移动注释文字时引线随之移动，可以对注释文字单独进行修改。
图4-12 【引线设置】对话框
13. 圆心标记命令（DIMCENTER）
●【 标注】工具栏
。
● 命令行：DIMCENTER↙。
● 菜单：【标注】→【圆心标记】。
圆心标记命令用于对一个圆或圆弧添加圆心标记或中心线。
