特性匹配命令：复制源对象特性至目标对象
【摘要】：特性匹配的命令是MATCHPROP，能把源对象的全部或部分特性复制给目标对象。调用特性匹配功能的方式有以下三种：●工具栏 。 用特性匹配命令修改对象的线型。按图1-15新建“实体”层和“虚线”层。将“虚线”层置为当前层。图3-56用命令修改对象的线型选项说明：在“选择目标对象或[设置]”：提示符下输入S↙，弹出对话框，允许用户选择要复制源对象的哪些特性，如图3-57所示。
特性匹配的命令是MATCHPROP，能把源对象的全部或部分特性复制给目标对象。
调用特性匹配功能的方式有以下三种：
●【 标准】工具栏
。
● 命令行：MATCHPROP↙。
● 菜单：【修改】→【特性匹配】。
【例3-34】 用特性匹配命令修改对象的线型。
（1）按图1-15新建“实体”层和“虚线”层。
（2）将“虚线”层置为当前层。
（3）画一条长为100的水平直线（线型随层）。
（4）将“实体”层置为当前层。
（5）在上一条直线下方画一条长为100的水平直线（线型随层）。
（6）在正交方式下画一条长为100的直线，如图3-56（a）所示。
（7）单击
按钮，命令行提示：(https://www.chuimin.cn)
命令：'_matchprop
选择源对象：（选择虚线）
当前活动设置：颜色 图层 线型 线型比例 线宽 厚度 打印样式 文字 标注 图案填充（属于“活动设置”的特性，是指可以复制给目标对象的特性）
选择目标对象或 [设置(S)]：（选择实线）
选择目标对象或 [设置(S)]：↙
效果如图3-56（b）所示。

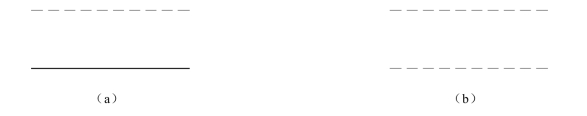

图3-56 用【特性匹配】命令修改对象的线型
选项说明：
在“选择目标对象或[设置(S)]”：提示符下输入S↙，弹出【特性设置】对话框，允许用户选择要复制源对象的哪些特性，如图3-57所示。
图3-57 【特性设置】对话框
