绘图过程中,经常用到分解命令。例如分解多线用于修剪,分解矩形用于等分、分解图块以进行编辑等。
执行EXPLODE命令可采用以下三种方式:
●【 修改】工具栏
。
● 命令行:EXPLODE↙。
● 菜单:【修改】→【分解】。
【例3-24】 打开图2-31所示的图形,在此基础上开门洞、窗洞。
(1)打开“轴线”层。

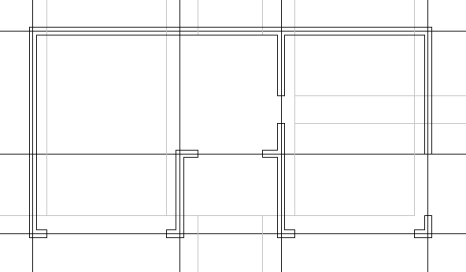

(2)偏移复制轴线,以定位门洞、窗洞的位置,如图3-41所示。为便于读者区分,在本图上将偏移得到的轴线处理为灰色。

图3-41 定位门窗位置
(3)炸开用多线命令绘制的墙线。

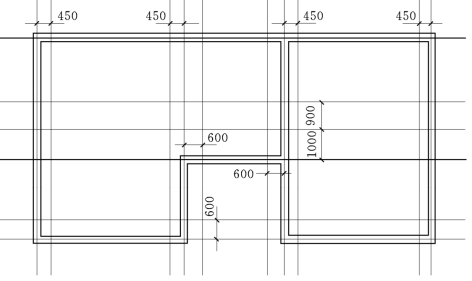

(4)利用修剪命令修剪出窗洞、门洞,然后删除多余的轴线。注意到门洞、窗洞的封口短直线是由轴线修剪所得到的,可以将这些短直线转换到“墙线”层,还可以参考本章3.21节,使用特性匹配命令把墙线(实线)的特性复制给这些短直线,效果如图3-42所示。

图3-42 修剪后的效果(https://www.chuimin.cn)
【例3-25】 接上例,在其基础上插入门、窗图形。
(1)绘制窗符号。
1)关闭“轴线”层,将“窗”层置为当前层。
2)在最右侧房间内绘制一个宽1000,高240的矩形。
3)分解矩形。

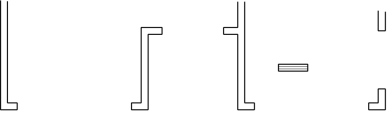

4)利用偏移复制命令(偏移距离为80)得到一个窗的符号,如图3-43所示。

图3-43 绘制窗
(2)利用复制命令、旋转命令和拉伸命令得到另外的窗图形,如图3-44所示。
(3)按【例2-11】绘制门符号的方法,按门洞尺寸绘制门,门厚仍取45。其中对开门可先绘制一扇门的图形,再镜像复制得到另一扇门。
效果如图3-44所示。

图3-44 插入门窗后的平面图
