使用半径圆顶（Radius Dome）命令可以对模型表面产生具有一定半径的圆顶盖状的变形，下面以一个例子说明其一般操作过程。

Step1.将工作目录设置至D：\proewf5.2\work\ch05.04，打开文件radius_dome.prt。

Step2.选择下拉菜单命令。

Step3.选取要创建圆顶的曲面。在系统的提示下，选取图5.4.1所示的表面1为要圆顶的曲面。

注意：圆顶曲面必须是平面、圆环面、圆锥或圆柱。

Step4.选取基准平面、平面曲面或边，作为其参照。在系统的提示下，选取图5.4.1所示的表面2为参照。

Step5.输入圆盖半径。在系统的提示下，输入圆盖的半径值28.0，并按回车键；结果如图5.4.2所示。

注意：

● 半径值为负，生成凹的圆顶。(https://www.chuimin.cn)

● 如图5.4.3所示，Pro/ENGINEER使用两个尺寸创建圆顶曲面，即圆顶弧半径和从该弧到参照基准平面或边的距离。圆顶半径是穿过圆顶曲面两边的弧半径。因此，较大的半径值导致原始曲面形成更小的仰角。放置尺寸将影响圆顶陡度。圆顶弧与圆顶曲面中间越近，圆顶仰角就越小。

● 在非矩形曲面上，Pro/ENGINEER把圆顶裁剪到零件边。

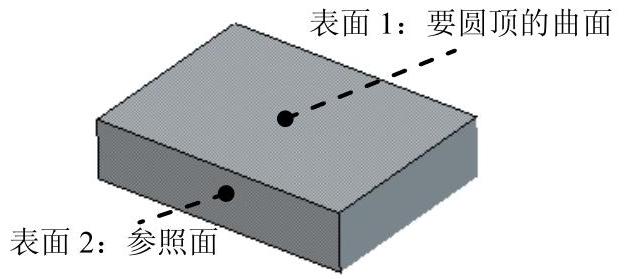

图5.4.1 选取要圆顶的曲面以及参照

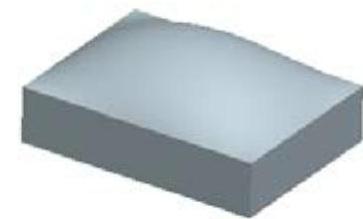

图5.4.2 操作结果

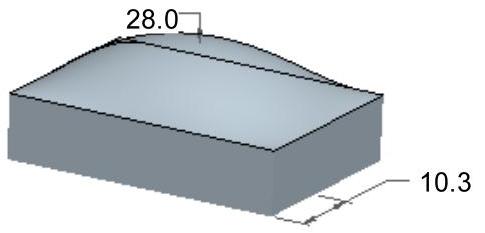

图5.4.3 半径圆顶特征
