多半径倒圆角即可变倒圆角,是在同一条边链上的不同位置,设置不同的圆角半径值,以产生变化圆角的效果,其应用最为频繁。可变倒圆角顾名思义就是其半径可以任意地更改,它与普通倒圆角不同的地方在于倒圆角的设置不同,主要是半径和位置的设置。多半径倒圆角可以在半径下任意处单击鼠标右键来选择添加新半径,也可以选取倒圆角上的小方块然后右键单击添加半径。多半径倒圆角的位置也可以更改,可以直接更改半径后的数字,正常情况下,这些数字表示的是比率,其值在0和1之间取;另外,也可以通过拖动倒圆角上面的小方块来改变其位置。创建多半径倒圆角的具体操作步骤如下:
打开源文件第6章│6-1-2.prt,实例如图6-6所示。
1)单击【模型】选项卡【工程】组中的【倒圆角】按钮,打开【圆角特征】控制板,输入圆角半径为“15.00”,单击如图6-7所示的棱边。
2)打开【集】选项卡,在如图6-8所示【半径】收集栏中右键单击添加半径为“15.00”的圆角,模型倒角棱边显示如图6-9所示。
3)在如图6-10所示显示的调节框上右击,添加新圆角半径,双击圆角半径值改为“10.00”,并调整其位置为“0.5”,形成如图6-11所示特征。

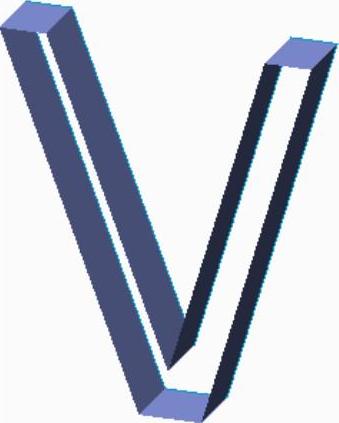

图6-6 V字型曲面

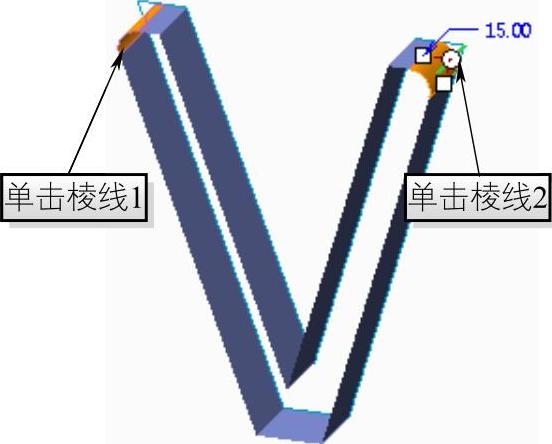

图6-7 单击棱边

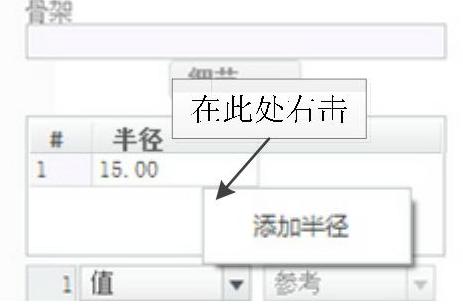

图6-8 【集】选项卡

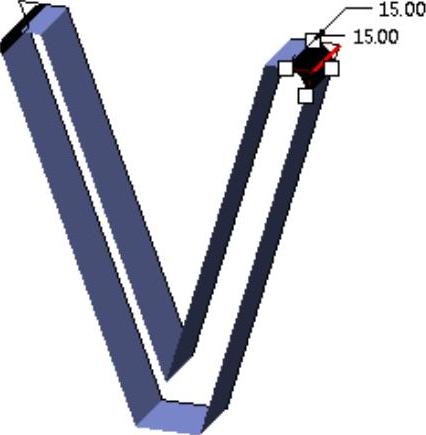

图6-9 添加半径并调整位置

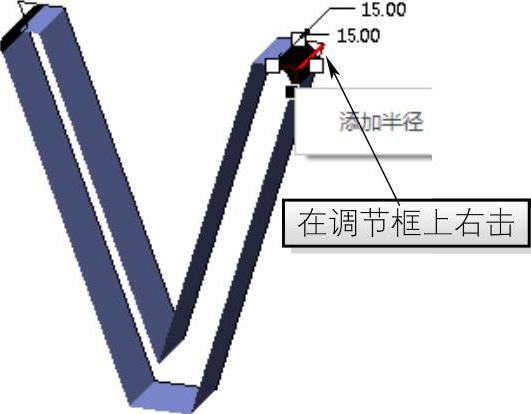

图6-10 右击添加半径图
图6-11 调整半径和位置
4)单击【应用】按钮完成多半径倒圆角的创建。
注1:当只有两个半径值时,不显示倒圆角上的小圆圈,只能使用前一种方法。
注2:当有两个以上的半径时,单击右键会有删除项,可以选择删除不需要的项;而只有两个半径时则不显示,可以通过选择成为常数使之变为一个半径值。
