扫掠特征的创建方法及操作步骤

2023-11-20 理论教育 版权反馈
【摘要】：扫掠特征是用规定的方法沿一条空间的路径移动一条曲线而产生的体。下面以图3.17.1所示的模型为例，说明创建扫掠特征的一般操作过程。图3.17.1 创建扫掠特征Stage1.打开一个已有的零件模型打开文件D：\ug90\work\ch03.17\sweep.prt。图3.17.2 “扫掠”对话框图3.17.2所示“扫掠”对话框中有关按钮的说明如下：●区域中的相关按钮：：用于选取截面曲线。Step3.定义引导线串。Step4.在“扫掠”对话框中选用系统默认的设置，单击按钮或者单击鼠标中键，完成扫掠特征的操作。

扫掠特征是用规定的方法沿一条空间的路径移动一条曲线而产生的体。移动曲线称为截面线串，其路径称为引导线串。下面以图3.17.1所示的模型为例，说明创建扫掠特征的一般操作过程。

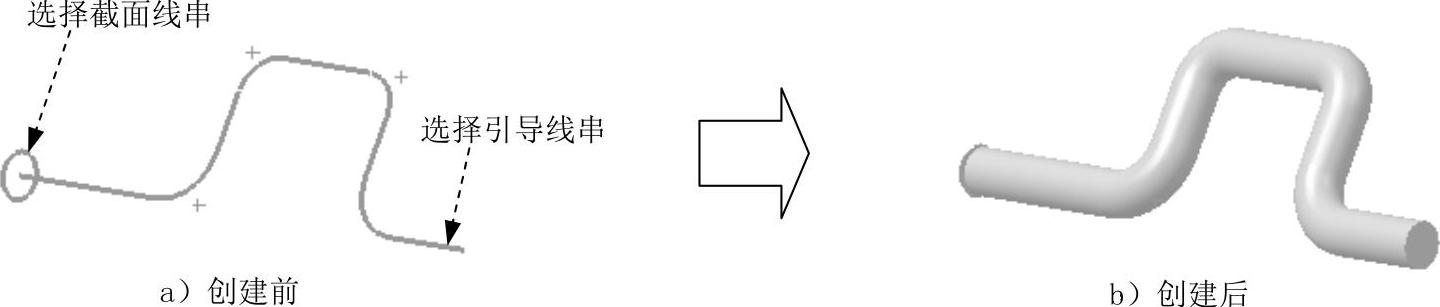

图3.17.1 创建扫掠特征

Stage1.打开一个已有的零件模型

打开文件D：\ug90\work\ch03.17\sweep.prt。

Stage2.添加扫描特征

Step1.选择下拉菜单978-7-111-46323-8-Chapter03-1305.jpg978-7-111-46323-8-Chapter03-1306.jpg978-7-111-46323-8-Chapter03-1307.jpg978-7-111-46323-8-Chapter03-1308.jpg978-7-111-46323-8-Chapter03-1309.jpg命令，系统弹出图3.17.2所示的“扫掠”对话框。

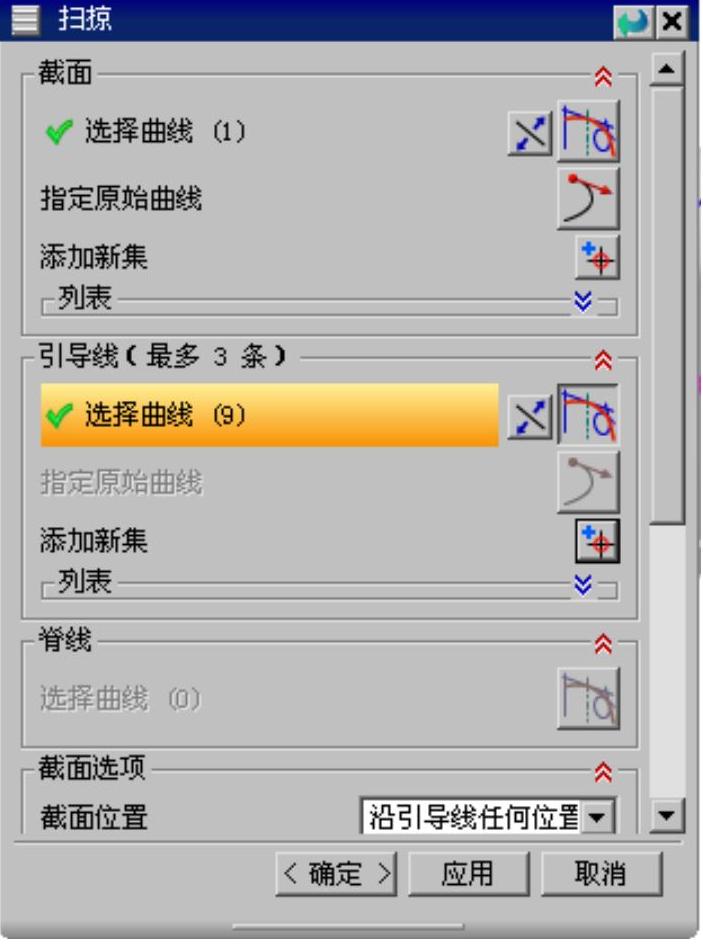

图3.17.2 “扫掠”对话框

图3.17.2所示“扫掠”对话框中有关按钮的说明如下：

●978-7-111-46323-8-Chapter03-1311.jpg区域中的相关按钮：(www.chuimin.cn)

☑978-7-111-46323-8-Chapter03-1312.jpg：用于选取截面曲线。

☑978-7-111-46323-8-Chapter03-1313.jpg：用于选择封闭环时，可以改变起始曲线。

☑978-7-111-46323-8-Chapter03-1314.jpg：可以重新排序或删除线串来修改现有截面串集。

●978-7-111-46323-8-Chapter03-1315.jpg区域中的相关按钮：

☑978-7-111-46323-8-Chapter03-1316.jpg：用于选取引导线。

☑978-7-111-46323-8-Chapter03-1317.jpg：用于选择封闭环时，可以改变起始曲线。

☑978-7-111-46323-8-Chapter03-1318.jpg：可以重新排序或删除线串来修改现有引导线串集。

Step2.定义截面线串。在对话框的978-7-111-46323-8-Chapter03-1319.jpg中选取图3.17.1a所示的截面线串。

Step3.定义引导线串。在对话框的978-7-111-46323-8-Chapter03-1320.jpg中选取图3.17.1a所示的引导线串。

Step4.在“扫掠”对话框中选用系统默认的设置，单击978-7-111-46323-8-Chapter03-1321.jpg按钮或者单击鼠标中键，完成扫掠特征的操作。
