下面将以图4.3.2所示的例子来介绍创建扫描混合特征的一般过程。

Step1.设置工作目录和打开文件。将工作目录设置至D：\proewf5.2\work\ch04.03，然后打开文件sweepblend_nrmtoorigintraj.prt。

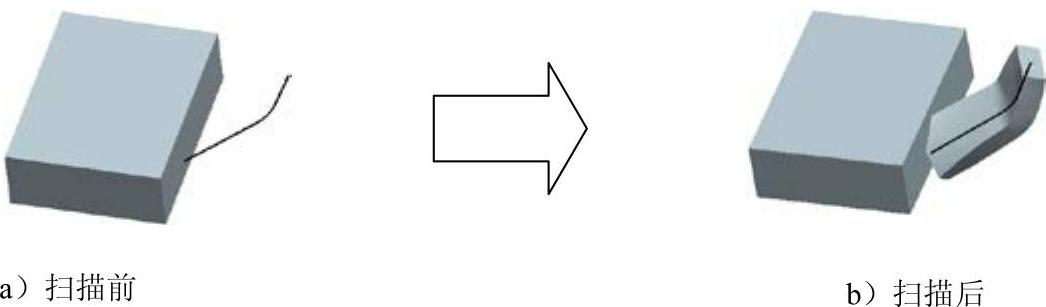

图4.3.2 扫描混合特征

Step2.选择下拉菜单命令，系统弹出图4.3.3所示的“扫描混合”操控板，在操控板中按下“实体”类型按钮。

Step3.定义扫描轨迹：选取图4.3.4所示的曲线，箭头方向如图4.3.5所示。

图4.3.3 “扫描混合”操控板

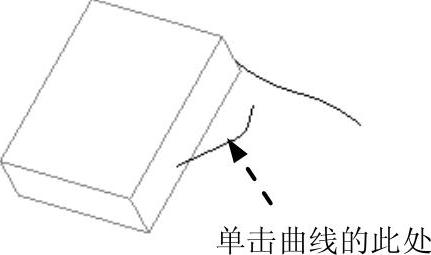

图4.3.4 选择曲线

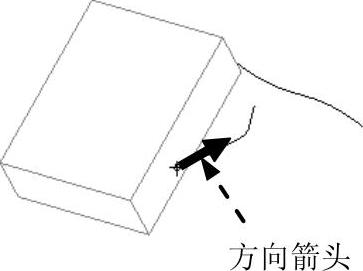

图4.3.5 扫描方向

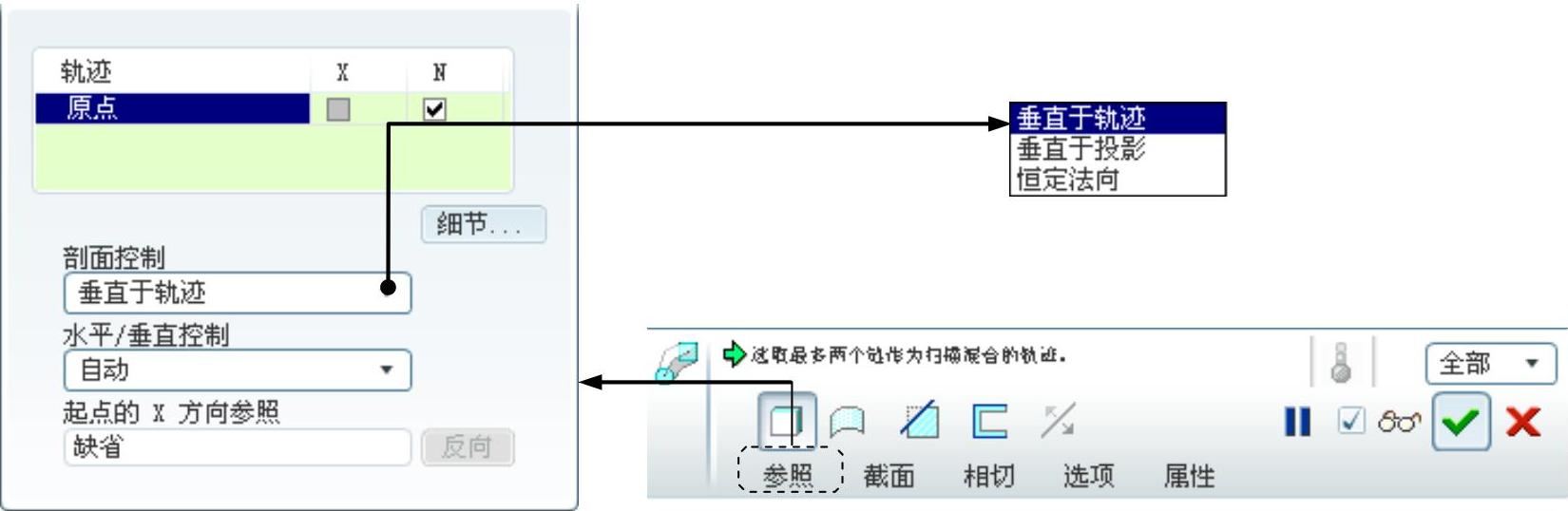

Step4.定义扫描中的截面控制。在操控板中单击按钮，在其界面的列表框中选择选项（此为默认选项）。

Step5.创建扫描混合特征的第一个截面。

（1）定义第一个截面上X轴的方向。在操控板中单击按钮，在图4.3.6a所示的界面中单击文本框中的字符，然后选取图4.3.7所示的边线，接受图4.3.7所示的箭头方向。

（2）定义第一个截面在轨迹线上的位置点。在界面中单击文本框中的字符，选取图4.3.8所示的轨迹的起始点作为该截面在轨迹线上的位置点。

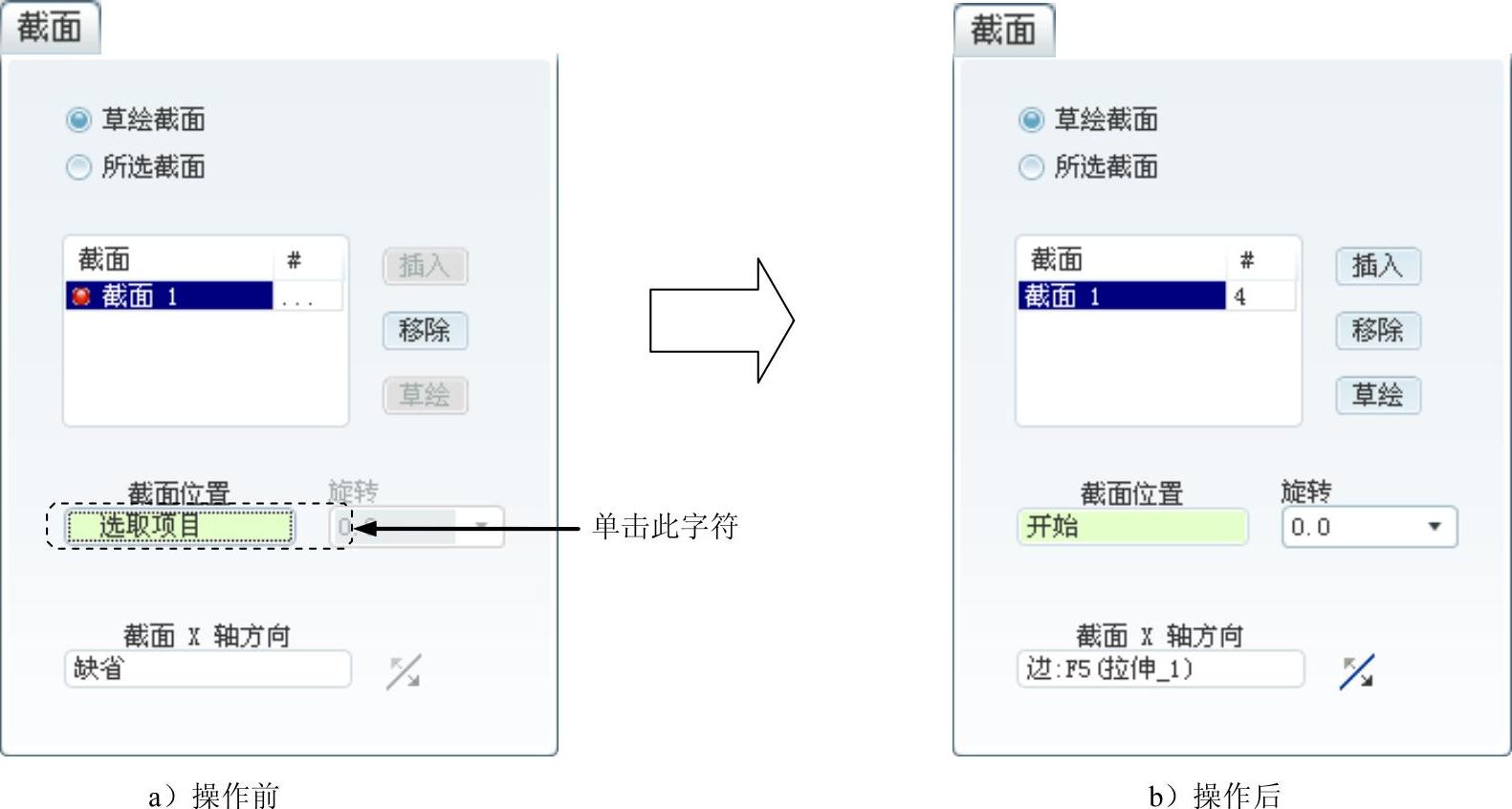

图4.3.6 “截面”界面

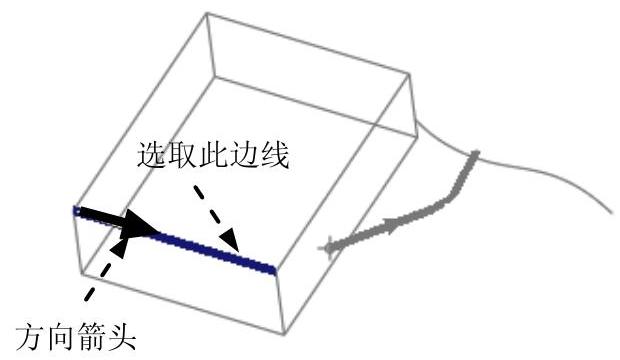

图4.3.7 定义截面X轴方向

图4.3.8 选取轨迹线的起始点

（3）在界面中，将“截面1”的角度值设置为0.0。

（4）在界面中单击按钮，此时系统进入草绘环境。

（5）进入草绘环境后，绘制和标注图4.3.9所示的截面，然后单击“草绘”工具栏中的“完成”按钮。

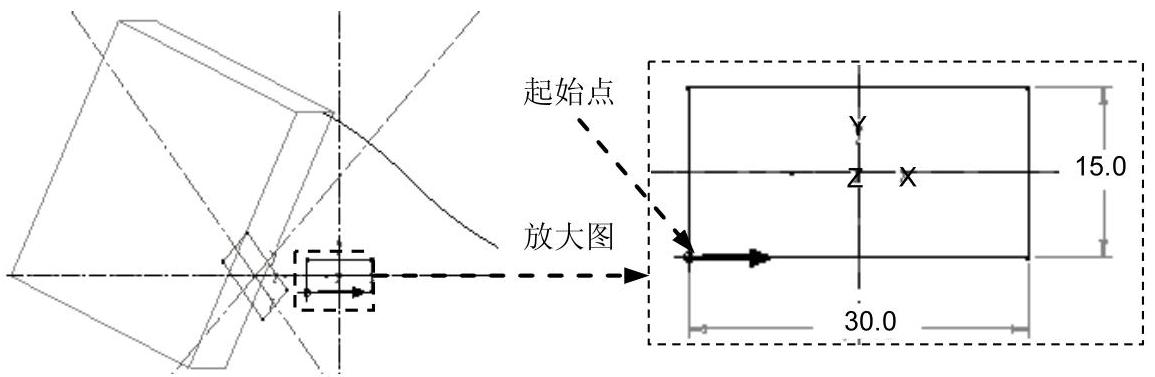

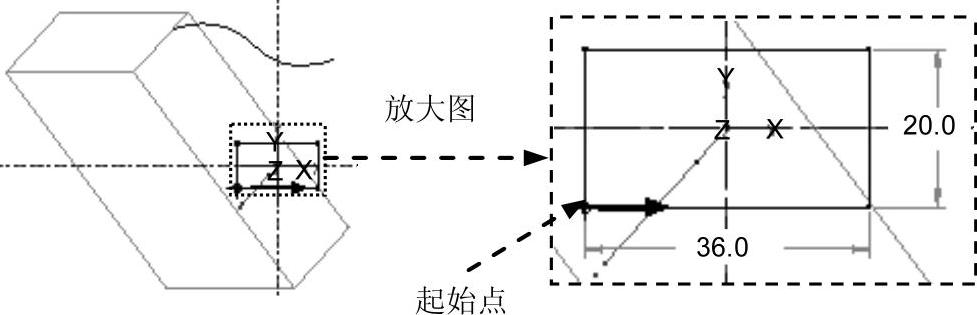

图4.3.9 第一个截面图形

Step6.创建扫描混合特征的第二个截面。

（1）在界面中单击按钮。

（2）定义第二个截面上X轴的方向。在图4.3.10a所示的界面中单击文本框中的字符，然后选取图4.3.11a所示的边线；此时该边线上的箭头方向如图4.3.11a所示，在界面中单击按钮，将箭头方向切换到图4.3.11b所示。

(https://www.chuimin.cn)

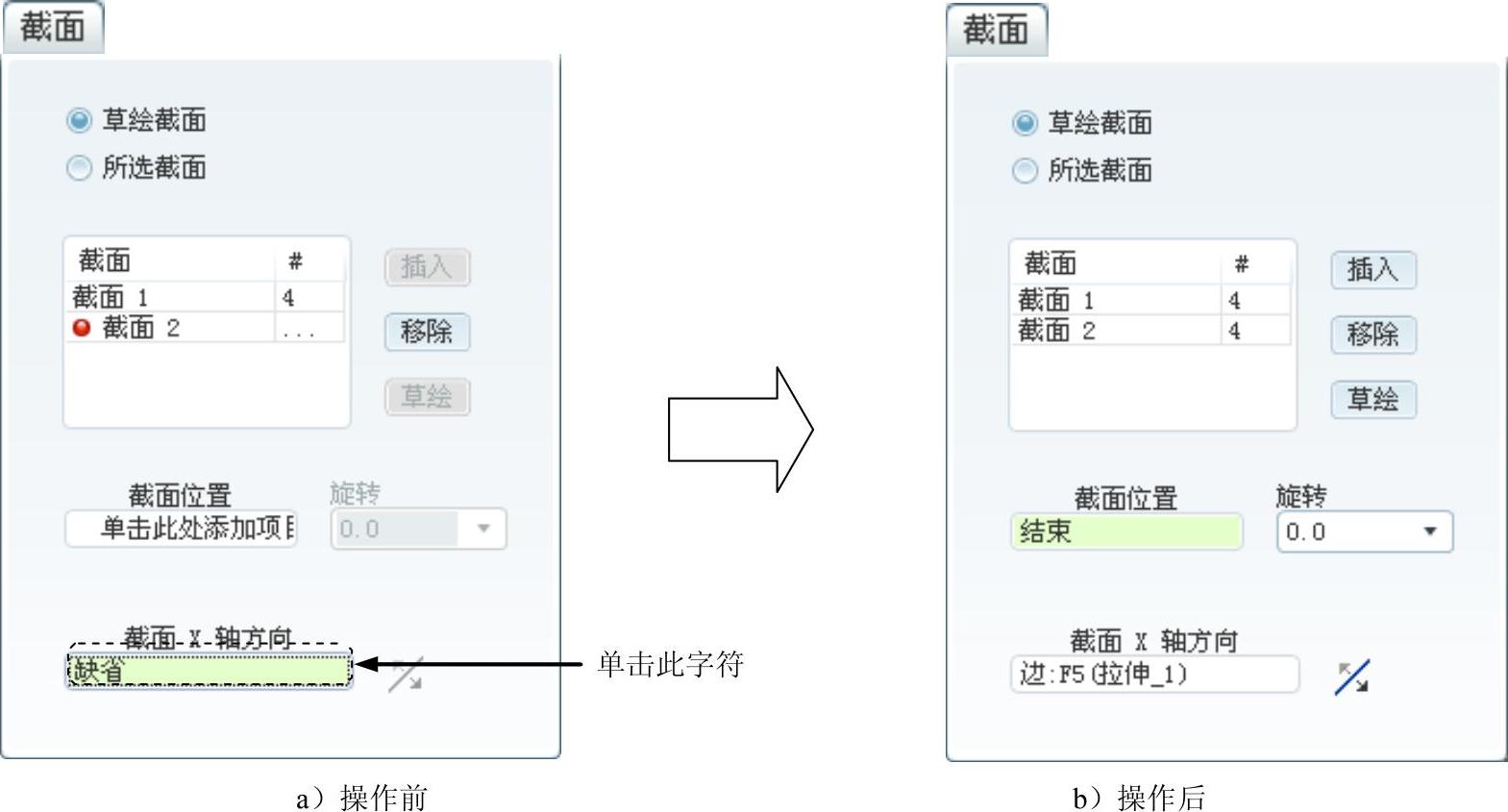

图4.3.10 “截面”界面

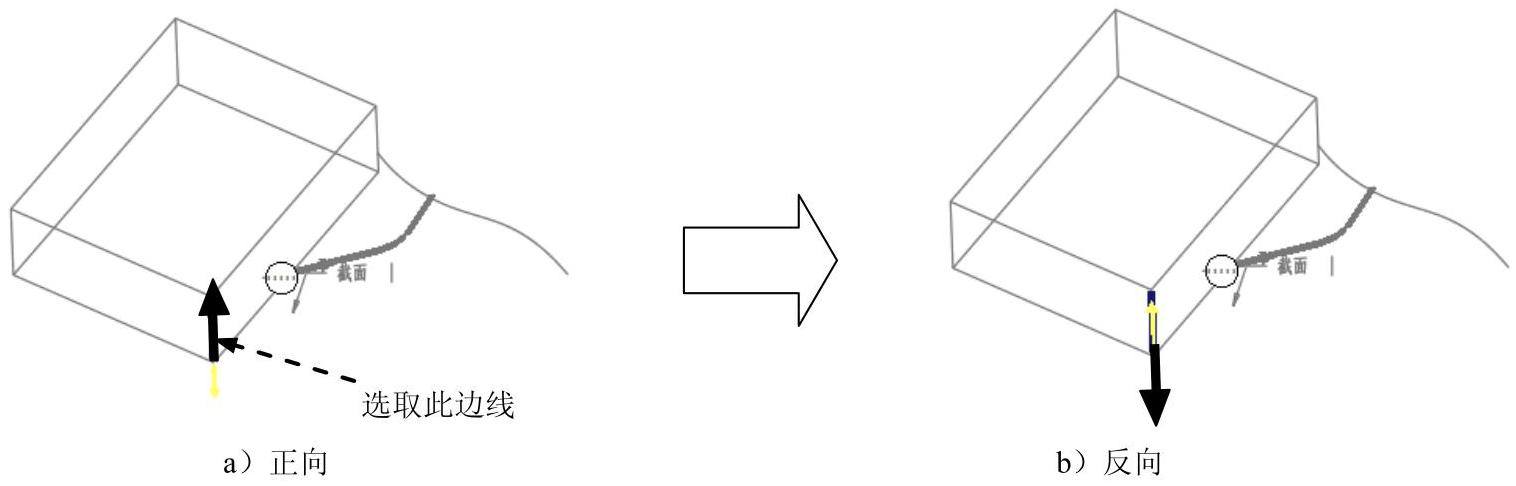

图4.3.11 切换方向

（3）定义第二截面在轨迹线上的位置点。在界面中单击文本框中的字符，选取如图4.3.12所示的轨迹线的终点作为该截面在轨迹线上的位置点。

（4）在界面中，将“截面2”的角度值设置为0.0。

（5）在界面中单击按钮，此时系统进入草绘环境。

（6）绘制和标注图4.3.13所示的截面图形，然后单击“完成”按钮。

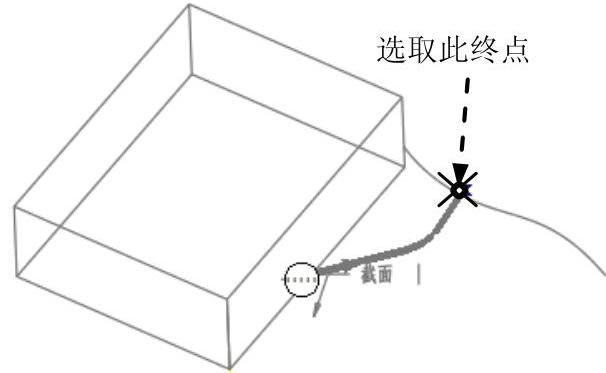

图4.3.12 选取轨迹线的终点

图4.3.13 第二个截面图形

Step7.在操控板中单击按钮，预览所创建的扫描混合特征。

Step8.在操控板中单击按钮，完成扫描混合特征的创建。

Step9.编辑特征。

（1）在模型树中选择，右击，从系统弹出的快捷菜单中选择命令。

（2）在图4.3.14a所示的图形中双击0Z，然后将该值改为-90（图4.3.14b）。

（3）选择下拉菜单命令，对模型进行再生。

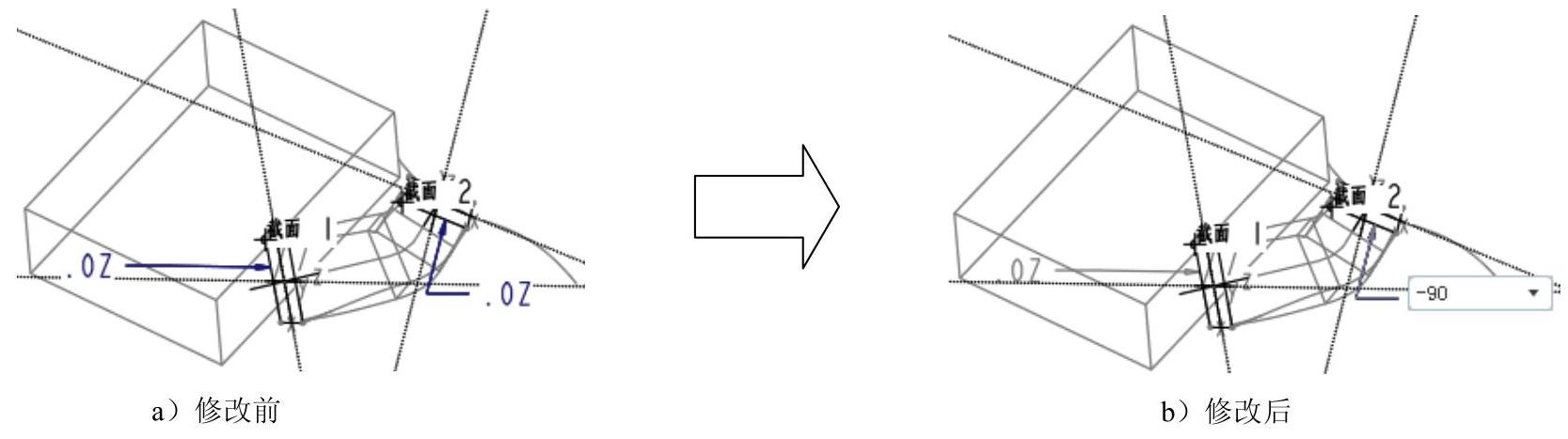

图4.3.14 编辑特征

Step10.验证原始轨迹是否与截面垂直。

（1）选择下拉菜单命令。

（2）在系统弹出的“角”对话框中打开选项卡（如图4.3.15a所示）。

（3）定义起始参照。单击文本框中的“选取项目”字符，在“智能选取”栏中选取，然后选取图4.3.16所示的曲线部分。

（4）定义至点参照。在“智能选取”栏中选取，然后选取图4.3.16所示的模型表面。

（5）此时在图4.3.15b所示的“角”对话框中显示角度值为90°，这个结果表示原始轨迹与截面垂直，验证成功。

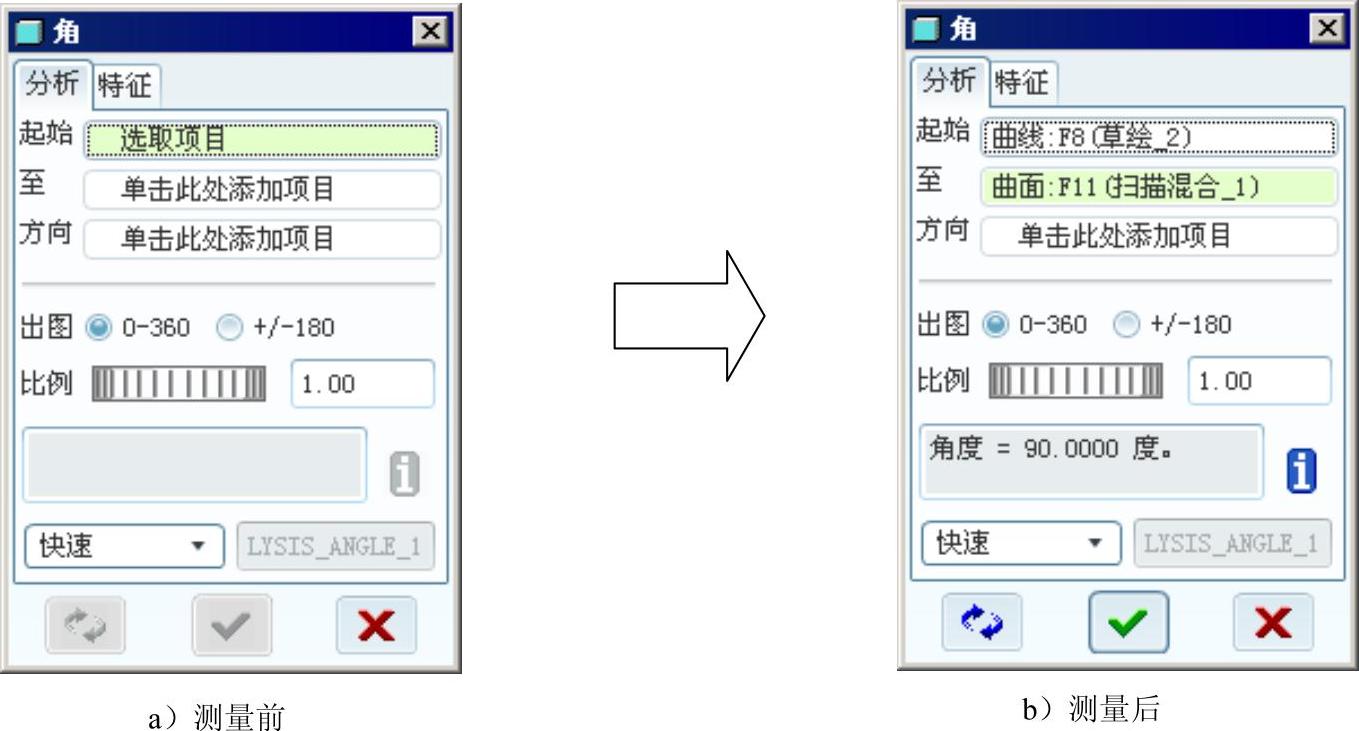

图4.3.15 “分析”选项卡

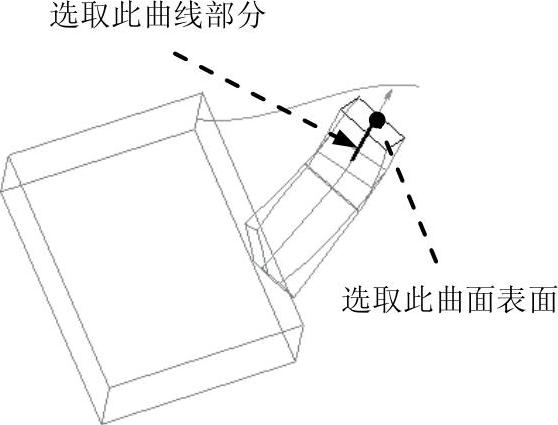

图4.3.16 操作过程
