如何创建加厚曲面特征：操作步骤详解

2023-06-19 理论教育版权反馈

【摘要】：图7-106 排除曲面图7-107 选项卡创建加厚曲面特征的具体操作步骤如下：打开源文件第7章│7-8-1.prt，特征如图7-108所示。1）更改界面右下方为形式，单击需加厚的曲面。4）运用同种方法创建特征的加厚曲面，如图7-111所示。

选择要加厚的曲面后，执行菜单栏中的【模型】→【编辑】→【加厚】命令，系统将弹出如图7-105所示的【加厚工具】控制板。

图7-105 【加厚工具】控制板

【加厚工具】控制板中各选项的含义：

➢ ：用实体材料填充加厚的面组，默认时该按钮处于被选中状态，表示创建的几何类型为填充实体。

➢ ：从加厚的面组中去除材料，但是在只有曲面的情况下，该选项为灰色不能选中状态。

在【选项】选项卡中含有三种加厚方式，分别为【垂直于曲面】、【自动拟合】和【控制拟合】。

➢【垂直于曲面】：为系统默认项，表示以垂直于原始曲面的方式进行加厚曲面，从而形成实体。启用该加厚方式时，可以单击【排除曲面】收集栏，选择所需曲面，使其不进行加厚处理，如图7-106所示。

➢【自动拟合】：相对于自动确定的坐标系平移和缩放加厚的曲面。

➢【控制拟合】：通过选定的坐标系缩放加厚曲面，并沿指定轴平移。在默认情况下，三轴即X、Y和Z轴均为平移轴，可自行调整，如图7-107所示。

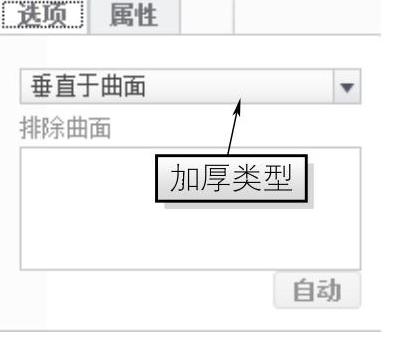

图7-106 排除曲面

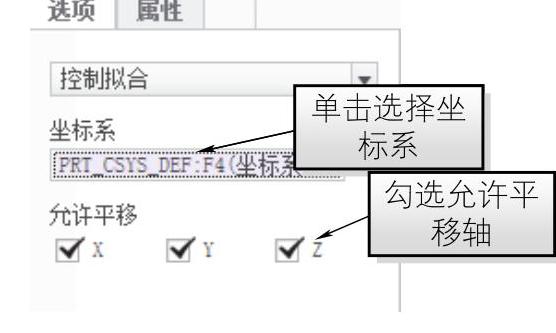

图7-107 【选项】选项卡

创建加厚曲面特征的具体操作步骤如下：

打开源文件第7章│7-8-1.prt，特征如图7-108所示。

1）更改界面右下方【选择过滤器】为【面组】形式，单击需加厚的曲面（在默认设置下重复单击曲面两次可自动切换到曲面）。

2）单击【模型】选项卡【编辑】组中的【加厚】按钮，系统将弹出【加厚】控制板。输入加厚厚度为“20.00”并按Enter键确认，单击【反转几何方向】按钮，更改加厚方向使其向内加厚，遵循系统默认加厚方式，单击【应用】按钮形成如图7-109所示的几何特征。

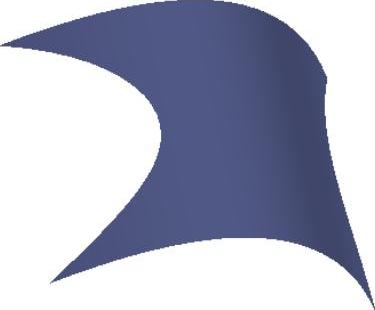

图7-108 曲面特征

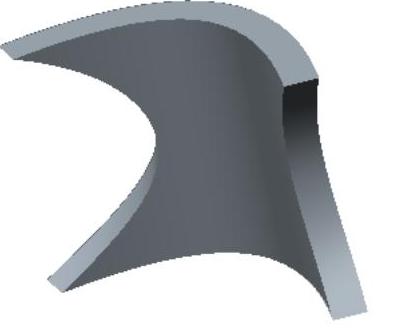

图7-109 垂直于曲面加厚

3）在模型树中右键单击上步创建的加厚特征，执行右键快捷菜单中的【编辑定义】命令，重新打开【加厚】控制板，打开【选项】选项卡，更改【垂直于曲面】为【自动拟合】，单击【应用】按钮，创建如图7-110所示的加厚特征。

4）运用同种方法创建【控制拟合】特征的加厚曲面，如图7-111所示。

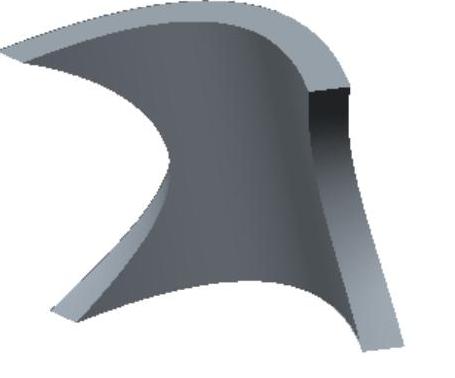

图7-110 自动拟合加厚

图7-111 控制拟合加厚

注：加厚特征也可以去除材料，当用于加厚的厚度低于与其相交的材料厚度时，可以使用去除材料功能将多余材料去除。
