1.创建叶片工作面

为方便创建叶片工作面，先隐藏叶片背面流线。

（1）隐藏叶片背面型线

1）在工具栏上选“类型过滤器”旁的图标，在下拉列表中选“组”。

2）在图形窗口中单击中键选一条叶片背面型线，如图2.5-7所示。

3）按Ctrl+B键，隐藏叶片背面型线，这时图形窗口中只显示叶片工作面“blade_p”的曲线组。

4）恢复“类型过滤器”为“没有选择过滤器”。

（2）创建网格曲面

1）在菜单栏中，选择【插入（S）】→【网格曲面（M）】→【通过曲线组（T）】或单击工具栏的“通过曲线组”，弹出“通过曲线组”对话框。

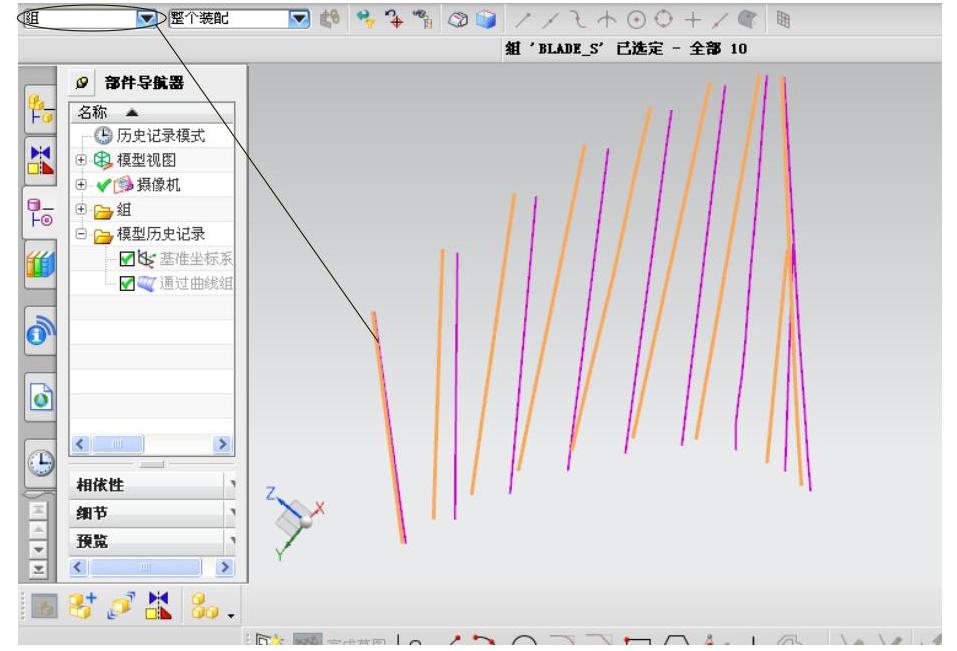

图2.5-7 在图形窗口中选择组

2）在“通过曲线组”对话框中，“截面＞选择曲线”选项选择叶片工作面的p-0.dat曲线的一个端部，该端出现一个始于端点并指向另一端的箭头，如图2.5-8a所示。

3）单击鼠标中键或“添加新集”按钮，在图形窗口中选择相邻曲线，如p-10.dat的同侧端部，如图2.5-8a所示。

4）依次添加，选取其余叶片工作面型线的同侧端部，完成截面曲线的选取。

5）接受其他默认设置，单击【确定】，完成曲线绘制，退出对话框。

完成情况如图2.5-8b所示。

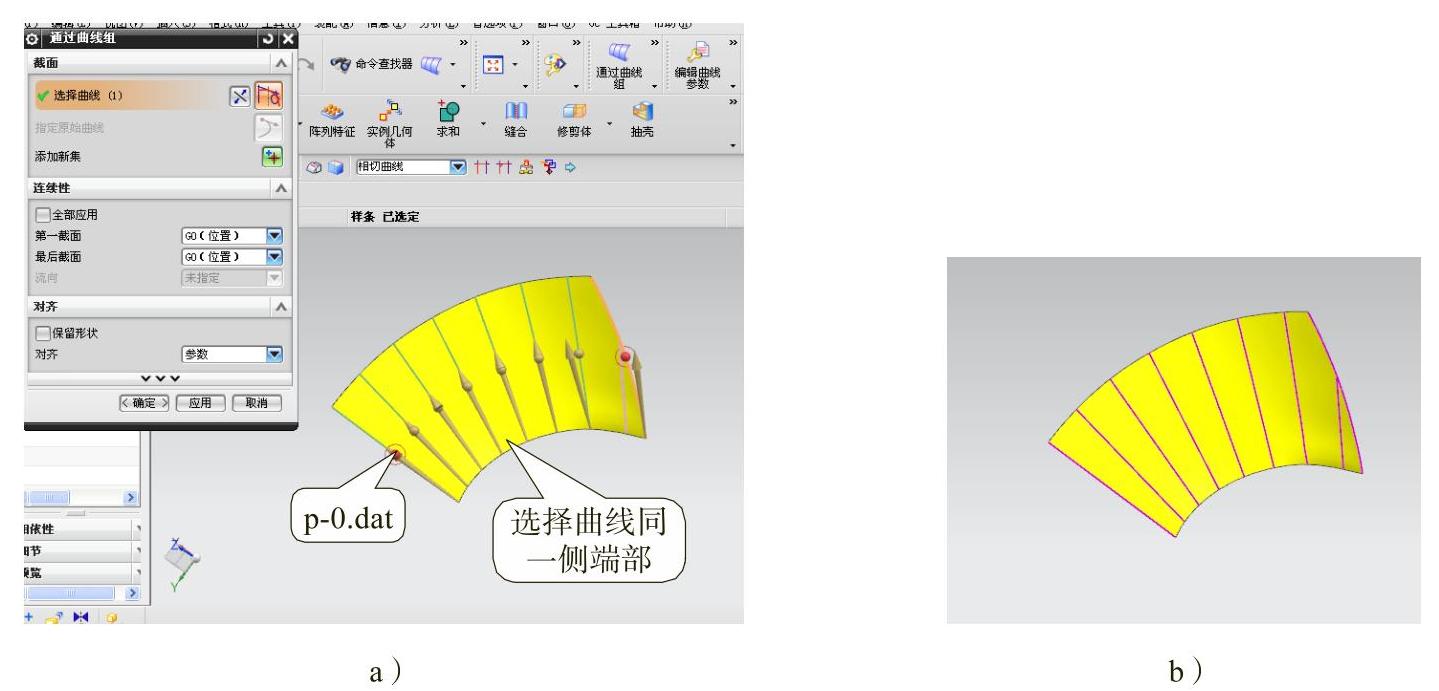

图2.5-8 创建通过曲线的网格面

2.创建叶片背面

（1）隐藏当前所有的曲线和曲面，显示叶片背面型线

在菜单栏中，选择【编辑（E）】→【显示和隐藏（H）】→【颠倒显示和隐藏（I）】，隐藏工作面曲线和曲面，显示叶片背面曲线组“blade_s”。

（2）创建网格曲面

用“通过曲线组”对话框创建叶片背面曲面，如图2.5-9所示。

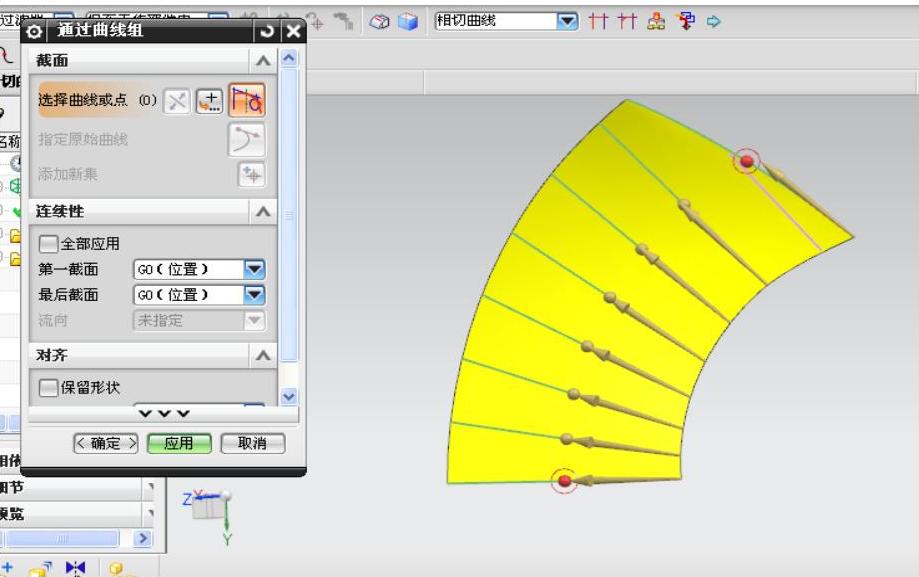

图2.5-9 创建叶片背面曲面

3.完成叶片表面曲面的创建(https://www.chuimin.cn)

（1）显示设置

隐藏所有的曲线，只显示叶片工作面和背面曲面。

1）在菜单栏中，选择【编辑（E）】→【显示和隐藏（H）】→【显示和隐藏（O）】，弹出“显示和隐藏”对话框。

2）在“显示和隐藏”对话框中，选择对应于“曲线”的“-”号（表隐藏）和对应于“片体”的“+”号（表显示）。

3）选定完后，单击【关闭】。

（2）扩大曲面

为防止后面切割叶片时，曲面切割不到，故需扩大工作面和背面。

1）在菜单栏中，选择【编辑（E）】→【曲面（R）】→【扩大（L）】，弹出“扩大”对话框，如图2.5-10a所示。

2）在“扩大”对话框中，“选择面＞选择面”选项选择工作面。“调整大小参数”选项，将“% U起点”项和“% U终点”项设为“1”（扩大多少可自定）。

3）接受其他默认设置，单击【确定】。

需注意，大多数情况下最好不要扩大曲面的进口边和出口边，有需要时再扩大。

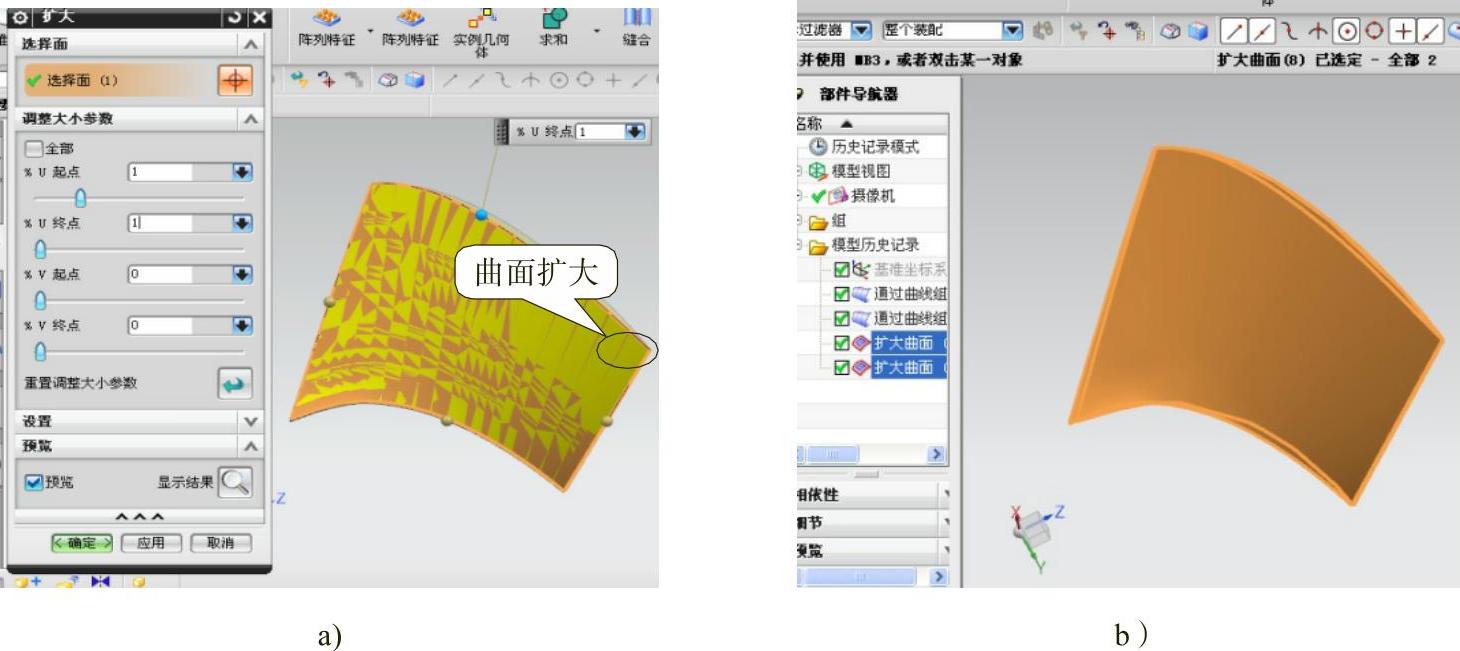

图2.5-10 叶片曲面的扩大

4）重复上述步骤，扩大叶片背面。

完成情况见图2.5-10b所示。

4.创建叶片的其他曲面

1）如图2.5-11a所示添加叶片工作面和背面之间的辅助直线。

2）在菜单栏中，选择【插入（S）】→【扫掠（W）】→【扫掠（S）...】，弹出“扫掠”对话框，如图2.5-11b所示。

3）在“扫掠”对话框中，“截面＞选择曲线”选项在图像窗口中选择工作面和背面对应边，例如像图2.5-11b那样选择工作面和背面对应的出口边（边可自定，但工作面和背面的边需相对应）。

4）在“扫掠”对话中，“引导线＞选择曲线”选项，在图像窗口选择之前1）所作出的对应辅助直线，如图2.5-11b所示。

5）单击【确定】，扫掠生成曲面。

6）重复步骤3）～5），完成其他曲面的扫掠，完成情况如图2.5-11c所示。

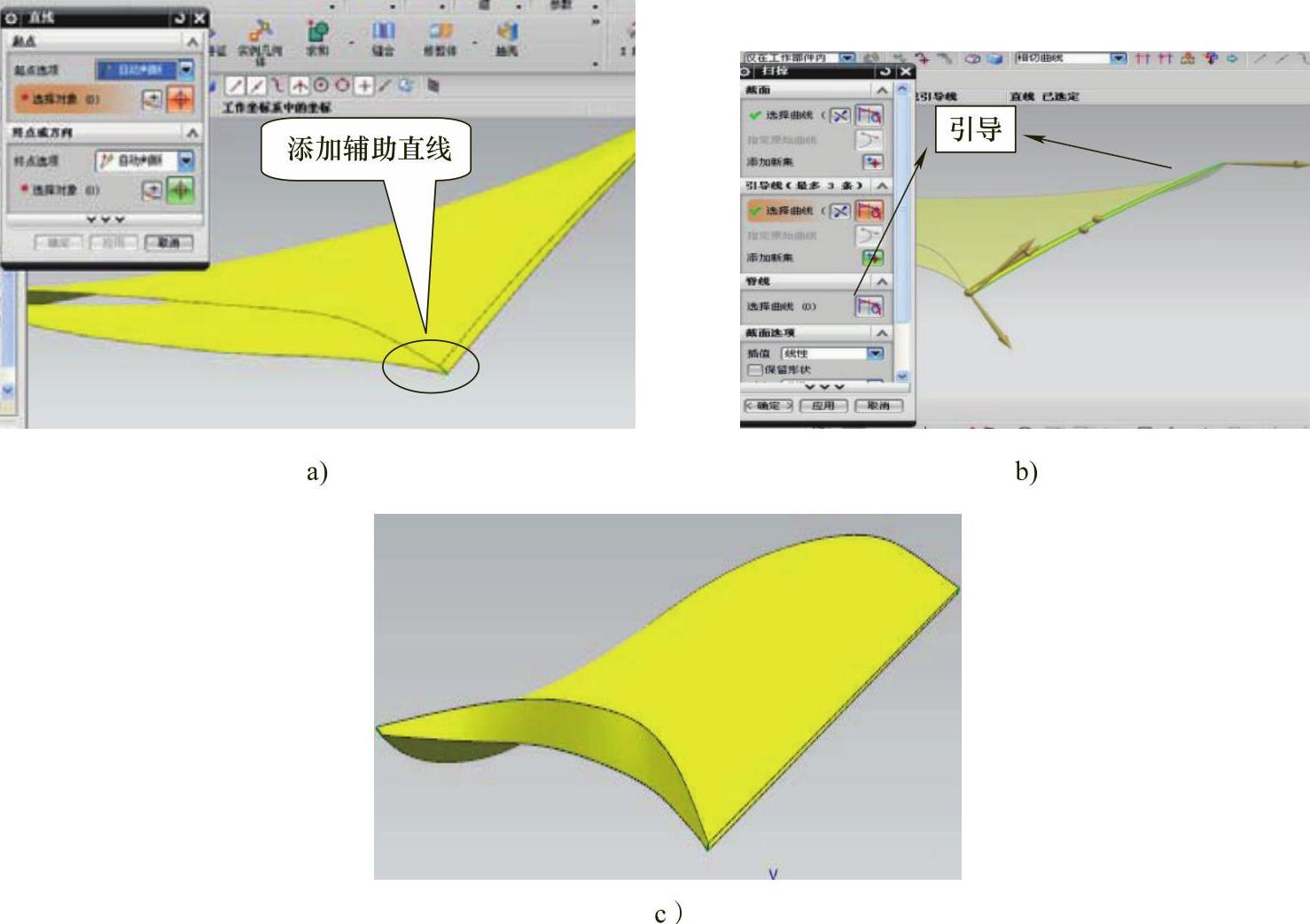

图2.5-11 其他曲面的绘制
