旋转混合特征的特点是：参与旋转混合的截面间彼此成一定角度，在绘制旋转混合截面时，每一截面必须在草绘模式下建立相对坐标系，以确定截面间的相对位置；将各截面的坐标系确定在同一平面上，然后将坐标系的Y轴作为旋转轴，定义截面绕Y轴的转角即可建立旋转混合特征。创建旋转混合曲面特征的具体步骤如下：
1）单击【新建】按钮
选择【零件】类型并输入名称为“4-7-2”，取消【使用默认模板】选项，单击【确定】。在出现的新对话框中，选用mmns_part_solid模板，单击【确定】。
2）单击【模型】选项卡【形状】组中的【混合】→【曲面】选项，系统将自动弹出【菜单管理器】对话框。
3）在弹出的【菜单管理器】对话框中选择【旋转的】→【规则截面】→【草绘截面】→【完成】选项，系统将弹出【曲面】对话框和【属性】栏。
4）在弹出的【属性】栏中确定截面混合的方式为【平滑】→【开放端】→【完成】。
5）系统会自动弹出【菜单管理器】对话框，选择【新设置】→【平面】并单击【TOP】平面为草绘平面，选择【菜单管理器】中弹出的【方向】默认设置，单击【确定】按钮打开【草绘视图】栏，单击【默认】选项进入草绘界面。
6）单击【快速设置栏】中的【草绘视图】按钮
，使草绘平面与屏幕平行，单击【草绘】组中的【坐标系】按钮
，添加局部坐标系，运用草绘工具绘制截面1，并调整起始点的位置，如图4-111所示（绘制截面时充分利用【中心线】、【手动】约束以及【自动】约束命令以提高绘图速度）。

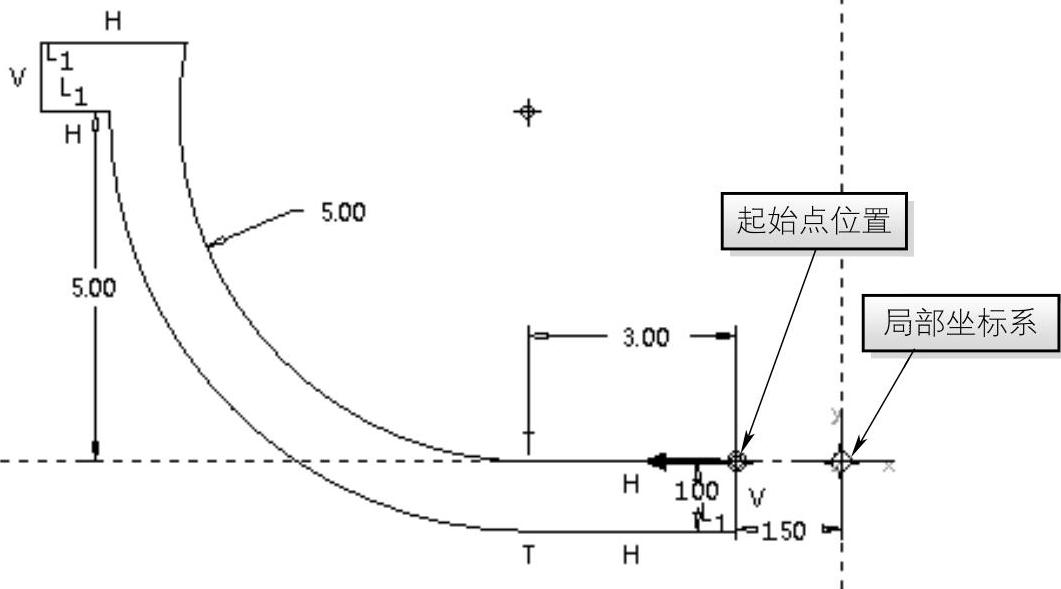

图4-111 截面1
7）单击【确定】按钮
，系统将弹出如图4-112所示【旋转角】输入框，输入截面2的旋转角度为“30°”并单击【确定】按钮，在弹出的新草绘界面中添加局部坐标系，并运用草绘工具或者【复制】命令绘制与截面1完全相同的截面2。

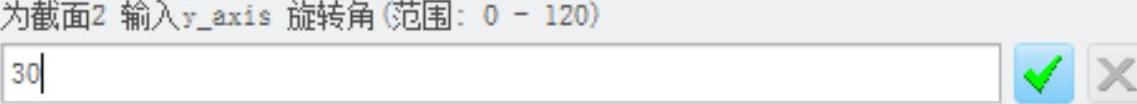

图4-112 输入截面2的旋转角为30°
8）单击【确定】按钮
，系统会弹出如图4-113所示的【询问】对话框，单击【是】选项，系统将弹出【旋转角】输入框，输入截面3旋转角度为“60°”并单击【确定】；在弹出的新草绘界面中添加局部坐标系，并运用草绘工具绘制截面3，如图4-114所示。
9）单击【确定】按钮
，系统将弹出【询问】对话框，单击【是】选项，在系统弹出的【旋转角度】对话框中输入截面4旋转角度为“60°”，单击【确定】后重新弹出新的草绘界面；在新草绘界面中添加局部坐标系，并运用草绘工具绘制截面4（截面形状、大小、位置与截面1完全相同）。
10）单击【确定】按钮
，在系统弹出的【询问】对话框中选择【是】选项，在【旋转角度】对话框中输入截面5旋转角度为“30°”，确定后在新草绘界面中添加局部坐标系，并运用草绘工具绘制截面5（截面形状、大小、位置与截面1完全相同）。
11）单击【确定】按钮
，在系统弹出的【询问】对话框中单击【否】选项，完成截面的绘制。单击【曲面】对话框中的【预览】可预览结果；单击【确定】完成如图4-115所示旋转混合曲面的创建，对其进行【镜像】，形成如图4-116所示效果。

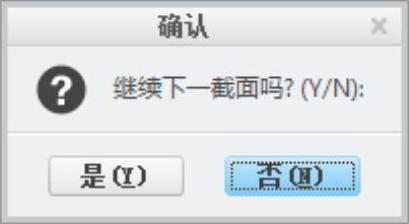

图4-113 【询问】对话框

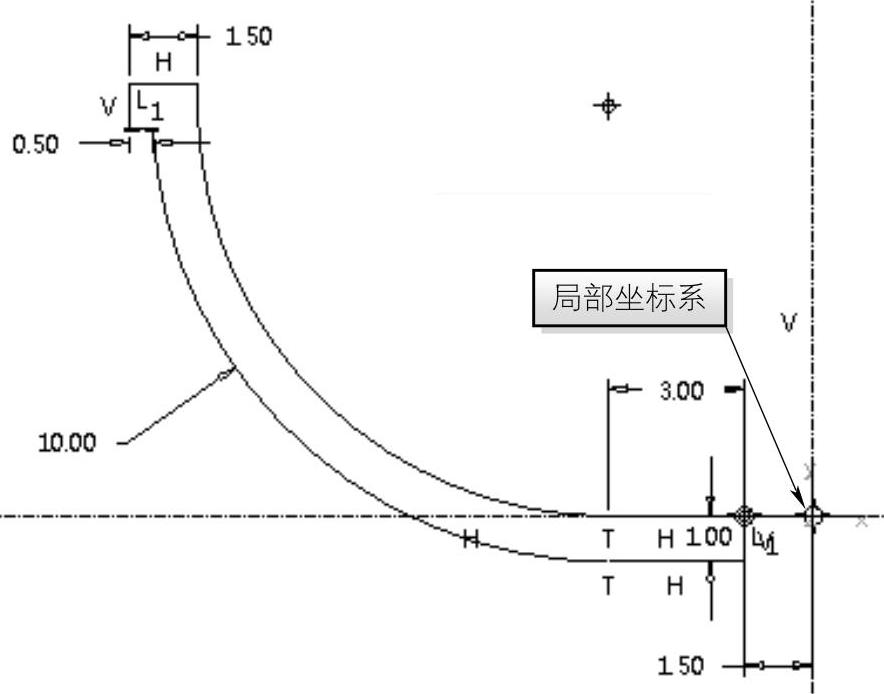

图4-114 截面3
图4-115 旋转混合曲面
图4-116 镜像后的效果
12）右击模型树中的【曲面标识40】并选择【编辑定义】选项，重新打开【曲面】对话框。
13）双击【截面】栏以打开如图4-117所示的【截面修改】选项，单击【截面1】并单击【快速设置栏】中的【草绘视图】命令，使草绘平面与屏幕平行。
14）修改圆弧高度为“4”，单击如图4-118所示【L1】删除并修改尺寸为“1.3”，单击确定按钮

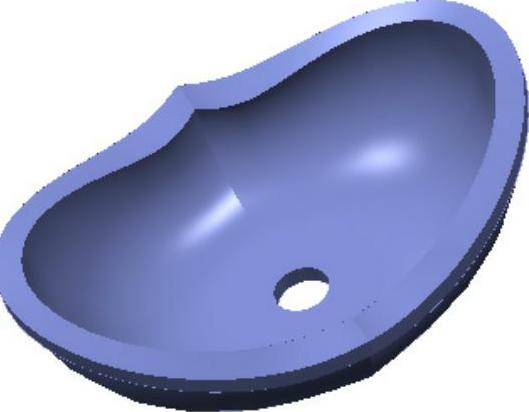

，选择【截面5】并做相同修改，单击【截面修改】选项并单击【完成】按钮，完成对旋转混合曲面的修改，形成如图4-119所示特征。

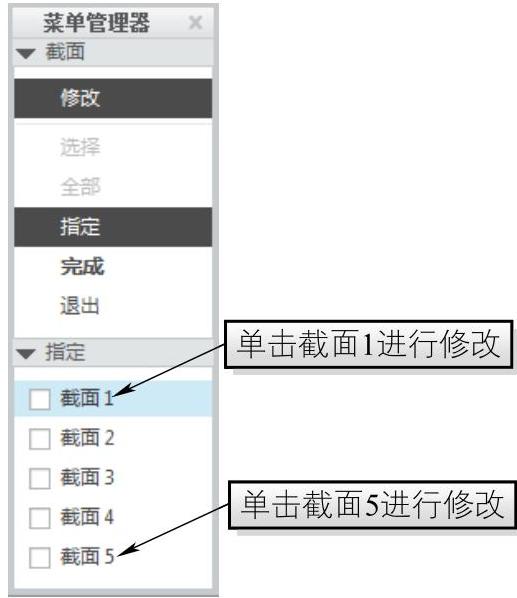

图4-117 【截面修改】对话框

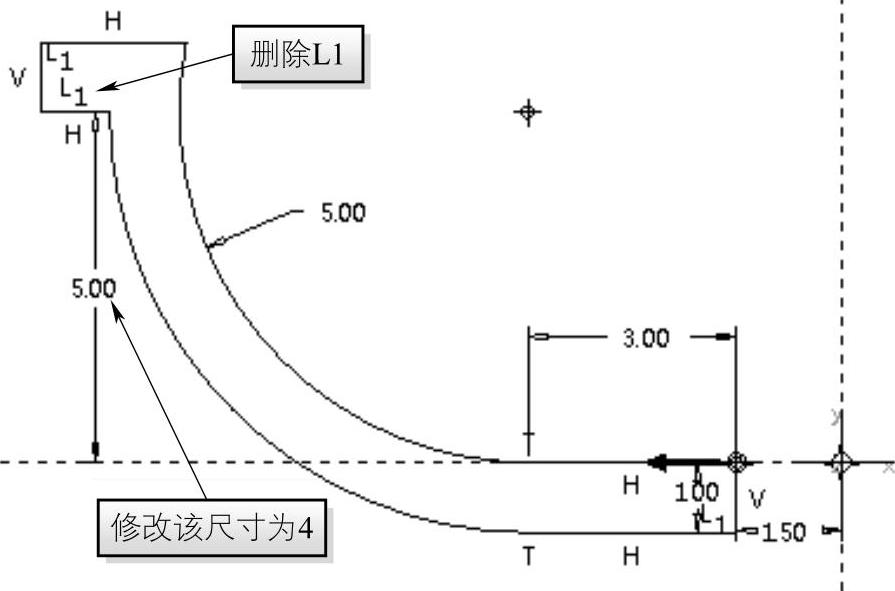

图4-118 修改尺寸
注1：在投影截面之间生成混合截面的结果是切除了混合曲面所包围的实体；要注意每个截面起始点位置，否则会生成错误特征。
注2：应注意坐标系在旋转混合特征中的作用。旋转混合是利用坐标系建立的，在建立截面2的时候弹出的是一个sec二维平面，原坐标系已不再和新的截面平面是正交关系，因此不能再作为参考，而需要设置新的坐标系来定义混合截面的位置。新的坐标系与原坐标系位置相同（或者为对齐关系）但角度不同，即新草绘界面中的坐标系是由原坐标系经旋转得到的，旋转角度与输入角度相同，如果没有局部坐标系，则系统无法确定截面位置，从而不能与第一个草图上的原点重合（或对齐），更不能生成特征。
