如何进行放样操作及创建放样实体方法和步骤详解
【摘要】：在进行放样操作的过程中，可以根据设计要求指定模式、横截面轮廓、路径和导向曲线等。下面通过一个简单的放样操作实例介绍创建放样实体的一般方法和步骤。打开本书配套的“放样.dwg”图形文件，该图形文件中的原始曲线如图9-31所示。在本例中选择“平滑拟合”单选按钮。图9-31 已有曲线图9-31 已有曲线图9-32 “放样设置”对话框图9-32 “放样设置”对话框在“放样设置”对话框中单击“确定”按钮，完成创建的放样实体如图9-33所示。
可以通过在包含两个或更多横截面轮廓的一组轮廓中对轮廓进行放样来创建三维实体或曲面。横截面轮廓可以定义所生成的实体对象的形状。横截面轮廓可以是开放曲线或闭合曲线，其中，开放曲线可创建曲面，闭合曲线则可创建实体或曲面。在进行放样操作的过程中，可以根据设计要求指定模式、横截面轮廓、路径和导向曲线等。
下面通过一个简单的放样操作实例介绍创建放样实体的一般方法和步骤。
打开本书配套的“放样.dwg”图形文件，该图形文件中的原始曲线如图9-31所示。
在功能区“实体”选项卡的“实体”面板中单击“放样”按钮
，根据命令行提示进行操作。
命令：_loft
当前线框密度：ISOLINES=4，闭合轮廓创建模式=实体
按放样次序选择横截面或[点（PO）/合并多条边（J）/模式（MO）]：_MO闭合轮廓创建模式[实体（SO）/曲面（SU）]<实体>：_SO
按放样次序选择横截面或[点（PO）/合并多条边（J）/模式（MO）]：找到1个
//选择圆1
按放样次序选择横截面或[点（PO）/合并多条边（J）/模式（MO）]：找到1个，总计2个
//选择圆2
按放样次序选择横截面或[点（PO）/合并多条边（J）/模式（MO）]：找到1个，总计3个
//选择圆3
按放样次序选择横截面或[点（PO）/合并多条边（J）/模式（MO）]：↙(https://www.chuimin.cn)
选中了3个横截面
输入选项[导向（G）/路径（P）/仅横截面（C）/设置（S）]<仅横截面>：S↙
系统弹出图9-32所示的“放样设置”对话框，从中可选择相关的选项来进行横截面上的曲面控制。在本例中选择“平滑拟合”单选按钮。
图9-31 已有曲线
图9-32 “放样设置”对话框

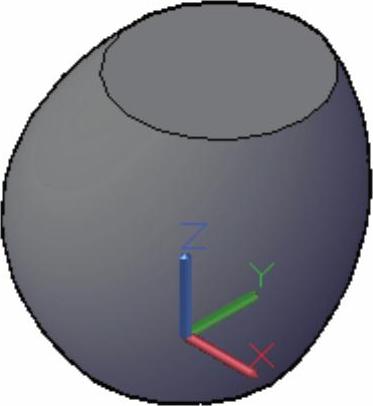

在“放样设置”对话框中单击“确定”按钮，完成创建的放样实体如图9-33所示。

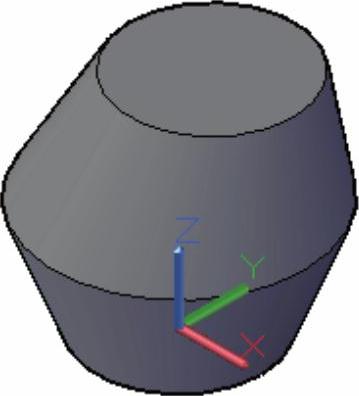

说明：如果本例在“放样设置”对话框中选择“直纹”单选按钮，那么最终创建的直纹放样实体如图9-34所示。
图9-33 完成创建的放样实体
图9-34 直纹放样实体
