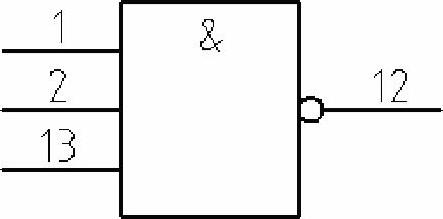

与非门（有非输出的与门）图形符号如图7-60所示，它由字符、矩形、圆和直线组成，主要用于电路图、功能图和概略图。该图形符号的典型绘制方法和步骤如下。

在“快速访问”工具栏中单击“新建”按钮，弹出“选择样板”对话框，从本书配套光盘素材中选择“图形样板”|“ZJDQ_标准样板.dwt”文件，单击“打开”按钮。

使用“草图与注释”工作空间，打开功能区“默认”选项卡的“图层”面板，从“图层”下拉列表框中选择“粗实线”层作为当前图层。

单击“矩形”按钮，任意指定一点作为矩形的第一个角点，接着输入“@15，18”定义矩形的第二个角点，从而绘制一个矩形。

单击“圆心、半径”按钮，选择矩形右侧竖边的中点作为圆心，绘制一个半径为1的小圆，然后单击“移动”按钮，将小圆水平向右移动1，此时图形效果如图7-61所示。

单击“直线”按钮绘制两条直线段，这两条直线段的长度均为10，如图7-62所示。

图7-60 与非门图形符号

图7-61 绘制过程中的图形效果

图7-62 绘制两条直线段(https://www.chuimin.cn)

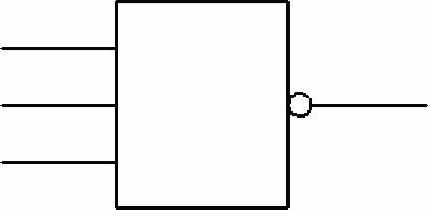

单击“偏移”按钮，设置偏移距离为5，在左侧水平直线段的两侧各创建一条相对于水平直线段的偏移线，效果如图7-63所示。

打开功能区“默认”选项卡的“图层”面板，从“图层”下拉列表框中选择“注释”层作为当前图层。

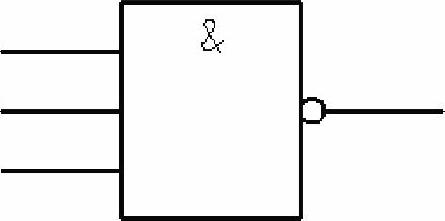

单击“多行文字”按钮，创建图7-64所示的一个字符。使用同样的方法创建其他字符，从而完成该与非门图形符号的绘制。

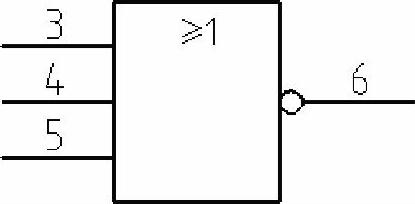

或非门（有非输出的或门）图形符号如图7-65所示。其绘制方法和与非门绘制方法是基本一样的。

图7-63 创建两条偏移线

图7-64 创建一处字符

图7-65 或非门图形符号
