绘制静态热过载电器图形符号的方法与技巧
【摘要】：本小节介绍静态热过载电器图形符号的绘制实例。将“粗实线”层设为当前图层。单击“直线”按钮，根据命令行提示进行以下操作。继续绘制直线段。单击“直线”按钮，绘制相关的直线段，如图6-80所示。尺寸可自行根据标准图例来确定。更改一条线的所在图层及其线型比例。图6-83 选择要编辑的一条线段图6-83 选择要编辑的一条线段图6-84 静态热过载电器图形符号图6-84 静态热过载电器图形符号
本小节介绍静态热过载电器图形符号（S00381）的绘制实例。
在“快速访问”工具栏中单击“新建”按钮
，弹出“选择样板”对话框，从本书配套光盘素材中选择“图形样板”|“ZJDQ_标准样板.dwt”文件，单击“打开”按钮。将“粗实线”层设为当前图层。
单击“矩形”按钮
，指定第一个角度位置为“8，-18”，另一个角点位置为“@12，-12”，从而绘制一个正方形。
绘制直线段。单击“直线”按钮
，根据命令行提示进行以下操作。
命令：_line
指定第一个点：@-8，2↙
指定下一点或[放弃（U）]：@2<90↙
指定下一点或[放弃（U）]：@4<0↙
指定下一点或[闭合（C）/放弃（U）]：@4<90↙
指定下一点或[闭合（C）/放弃（U）]：@4<180↙
指定下一点或[闭合（C）/放弃（U）]：@2<90↙
指定下一点或[闭合（C）/放弃（U）]：↙
此时，图形如图6-79所示。
继续绘制直线段。单击“直线”按钮
，绘制相关的直线段，如图6-80所示。尺寸可自行根据标准图例来确定。
图6-79 绘制相关图线

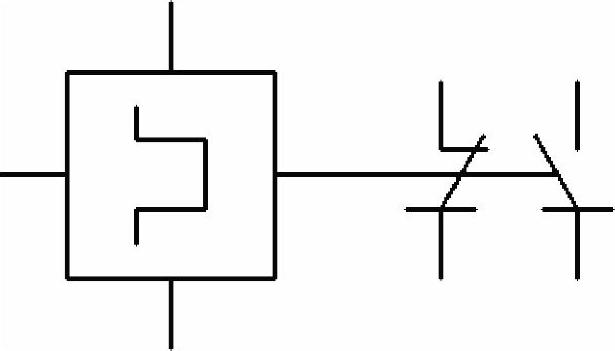

图6-80 绘制相关直线段
创建偏移线。单击“偏移”按钮
，指定偏移距离为“4”，分别创建6条偏移线，结果如图6-81所示。
删除一条直线段。单击“删除”按钮
，选择图6-82所示的一条直线段，按<Enter>键，从而将所选的该直线段删除。
图6-81 创建6条偏移线

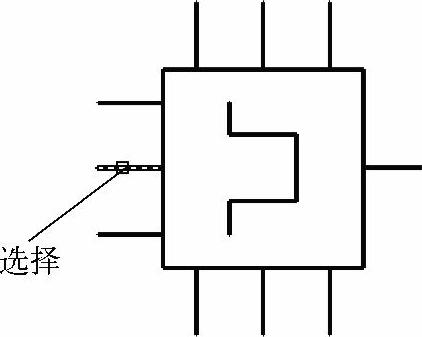

图6-82 选择要删除的直线段
更改一条线的所在图层及其线型比例。选择图6-83所示的线段，打开功能区“默认”选项卡的“图层”面板，从“图层”下拉列表框中选择“细虚线”层，接着在“快速访问”工具栏中单击“特性”按钮
，打开“特性”选项板，从“常规”选项区域中将线性比例更改为“0.25”，则最终图形效果如图6-84所示。

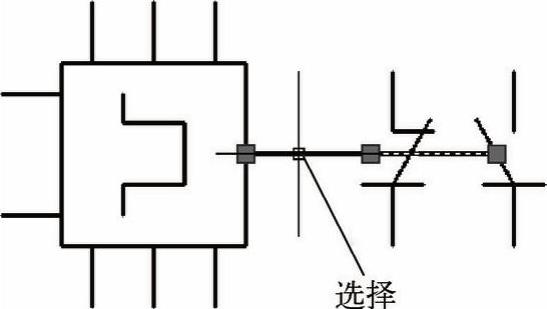

图6-83 选择要编辑的一条线段

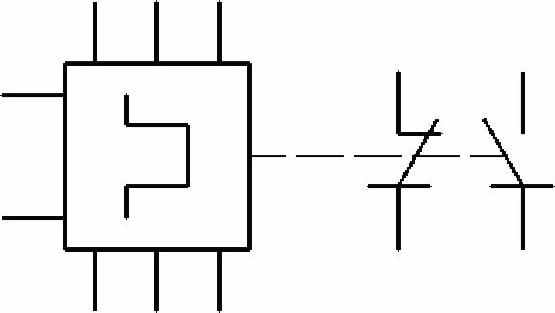

图6-84 静态热过载电器图形符号
