如何选择适合的热继电器？

2025-09-29 理论教育版权反馈

【摘要】：热继电器是热过载继电器的简称，它是利用电流的热效应来切断电路的一种保护电器，常与接触器配合使用。一般情况下可选用两相结构的热继电器。热继电器的工作环境温度与被保护设备的环境温度的差别不应超出15～25℃。因为热元件受热变形需要时间，故热继电器不能作短路保护。

热继电器是热过载继电器的简称，它是利用电流的热效应来切断电路的一种保护电器，常与接触器配合使用。热继电器具有结构简单、体积小、价格低和保护性能好等优点，主要用于电动机的过载保护、断相及电流不平衡运行的保护及其他电气设备发热状态的控制。

热继电器按动作方式分为双金属片式、热敏电阻式和易熔合金式三种。双金属片式热继电器的结构如图1-14所示。

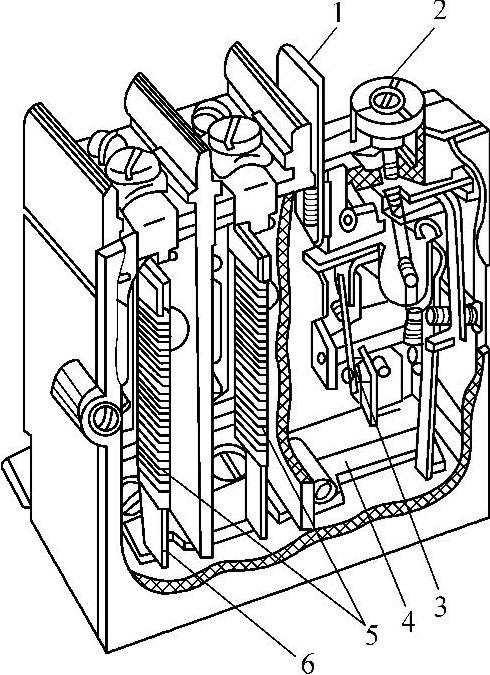

图1-14 双金属片式热继电器的结构

1—复位按钮 2—电流调节旋钮 3—触头 4—推杆 5—加热元件 6—双金属片

热继电器选用是否得当，直接影响着对电动机进行过载保护的可靠性。选用时应按电动机型式、工作环境、起动情况及负载情况等几方面综合加以考虑。

（1）原则上热继电器（热元件）的额定电流等级一般略大于电动机的额定电流。热继电器选定后，再根据电动机的额定电流调整热继电器的整定电流，使整定电流与电动机的额定电流相等。对于过载能力较差的电动机，所选的热继电器的额定电流应适当小一些，并且将整定电流调到是电动机额定电流的60%～80%。当电动机因带负载起动而起动时间较长或电动机的负载是冲击性的负载（如冲床等）时，则热继电器的整定电流应稍大于电动机的额定电流。(https://www.chuimin.cn)

（2）一般情况下可选用两相结构的热继电器。对于电网电压均衡性较差、无人看管的电动机或与大容量电动机共用一组熔断器的电动机，宜选用三相结构的热继电器。定子三相绕组为三角形联结的电动机，应采用有断相保护的三元件热继电器作过载和断相保护。

（3）热继电器的工作环境温度与被保护设备的环境温度的差别不应超出15～25℃。

（4）对于工作时间较短、间歇时间较长的电动机（例如，摇臂钻床的摇臂升降电动机等），以及虽然长期工作，但过载可能性很小的电动机（例如，排风机电动机等）可以不设过载保护。

（5）双金属片式热继电器一般用于轻载、不频繁起动电动机的过载保护。对于重载、频繁起动的电动机，则可用过电流继电器（延时动作型的）作为过载和短路保护。因为热元件受热变形需要时间，故热继电器不能作短路保护。

因为热继电器是利用电流热效应，使双金属片受热弯曲，推动动作机构切断控制电路起保护作用的，双金属片受热弯曲需要一定的时间。当电路中发生短路时，虽然短路电流很大，但热继电器可能还未来得及动作，就已经把热元件或被保护的电气设备烧坏了，因此，热继电器不能用作短路保护。
