如何选择适合的弧焊电源功率？
【摘要】：在弧焊电源的选择中，必须要根据焊接工程实际的要求选择弧焊电源的功率。根据负载持续率确定许用焊接电流 弧焊电源能输出多大功率主要由其内部器件允许的温升来确定，这就要考虑负载持续率。表9-5是采用该弧焊电源在不同负载持续率X下的许用电流值。表9-5 不同负载持续率X下的许用焊接电流按国家标准，额定负载持续率为35%、60%和100%三种；工作周期为10min、连续。
在弧焊电源的选择中，必须要根据焊接工程实际的要求选择弧焊电源的功率。
（1）根据焊接电流选择弧焊电源的功率 焊接时，焊接电流是主要的焊接参数之一，往往可以根据需用的焊接电流选择弧焊电源的功率。可以根据弧焊电源型号后面的数字选择弧焊电源的容量，如BX1-315，后面的数字“315”表示弧焊电源的额定输出电流为315A。
（2）根据负载持续率确定许用焊接电流 弧焊电源能输出多大功率主要由其内部器件允许的温升来确定，这就要考虑负载持续率（X）。在额定负载持续率（Xr）下，以额定焊接电流I2r工作时，就不会超过允许的温升。在其他负载持续率X下，弧焊电源在不超过其允许温升情况下许用的最大电流I2，可以根据发热相等，达到同样额定温度的原则进行换算，即通过式（2-11）计算可以得到许用的最大电流I2值。例如，额定负载持续率Xr为60%，其额定焊接电流I2r为500A，在负载持续率X为100%时，根据式（2-11）算出许用的最大焊接电流I2为387A。表9-5是采用该弧焊电源在不同负载持续率X下的许用电流值。

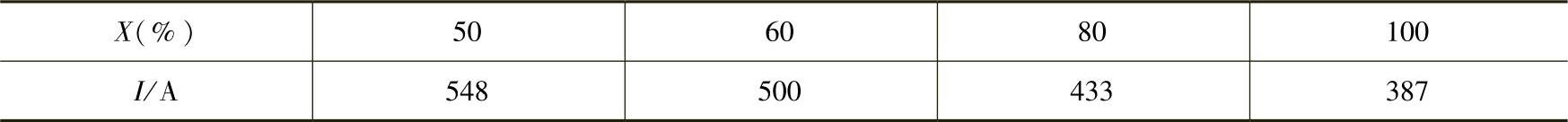

表9-5 不同负载持续率X下的许用焊接电流(https://www.chuimin.cn)
按国家标准，额定负载持续率为35%、60%和100%三种；工作周期为10min、连续。
