本节介绍如何绘制表示直流和交流的一些图形符号,实例步骤如下。
打开功能区“默认”选项卡的“图层”面板,从“图层”下拉列表框中选择“粗实线”层,所选的层作为当前图层。
绘制S01401直流图形符号,该符号可替换S00067图形符号。
从功能区“默认”选项卡的“绘图”面板中单击“直线”按钮
,在绘图区域合适的位置处指定一点作为直线段的起点,接着输入“@5,0”并按<Enter>键以确认直线段的下一点(第2点),然后在“指定下一点或[放弃(U)]:”提示下直接按<Enter>键。
接着再次单击“直线”按钮
,根据命令行提示进行以下操作。
命令:_line
指定第一个点:@0,-2.5↙
指定下一点或[放弃(U)]:@1.2<180↙
指定下一点或[放弃(U)]:↙
此时,绘制的两段直线段如图6-6所示。
在功能区“默认”选项卡的“修改”面板中单击“复制”按钮
,根据命令行提示进行以下操作。
命令:_copy
选择对象: 找到1 个//选择短直线段
选择对象:↙
当前设置: 复制模式= 单个
指定基点或[位移(D)/模式(O)/多个(M)]<位移>: //选择图6-7所示的左端点
指定第二个点或[阵列(A)]<使用第一个点作为位移>:A
输入要进行阵列的项目数:3↙
指定第二个点或[布满(F)]:@1.9<180↙
完成绘制的该图形符号如图6-8所示。

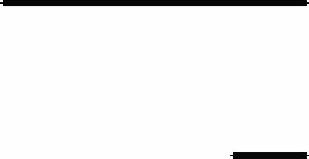

图6-6 绘制的两段直线段

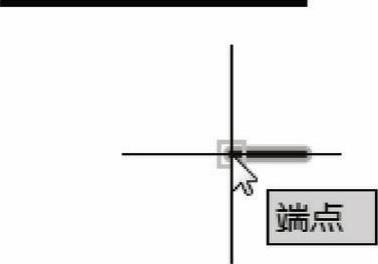

图6-7 指定复制基点

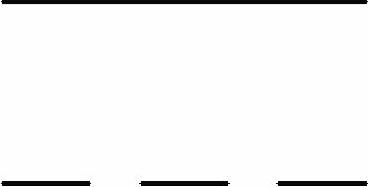

图6-8 绘制S01401图形符号(https://www.chuimin.cn)
绘制类似于S01403标准交流图形符号。在功能区“默认”选项卡的“绘图”面板中单击“样条曲线拟合”按钮
,根据命令行提示进行以下操作。
命令:_SPLINE
当前设置: 方式=拟合节点=弦
指定第一个点或[方式(M)/节点(K)/对象(O)]:_M
输入样条曲线创建方式[拟合(F)/控制点(CV)]<拟合>:_FIT
当前设置: 方式=拟合节点=弦
指定第一个点或[方式(M)/节点(K)/对象(O)]: //在预定区域单击以指定样条曲线第1点
输入下一个点或[起点切向(T)/公差(L)]:@1.25,0.8↙
输入下一个点或[端点相切(T)/公差(L)/放弃(U)]:@1.25,-0.8↙
输入下一个点或[端点相切(T)/公差(L)/放弃(U)/闭合(C)]:@1.25,-0.8↙
输入下一个点或[端点相切(T)/公差(L)/放弃(U)/闭合(C)]:@1.25,0.8↙
输入下一个点或[端点相切(T)/公差(L)/放弃(U)/闭合(C)]:↙
绘制的图形符号如图6-9所示。注意可以根据相关要求设置起点切向和端点相切。
绘制字符型的交流示出参数的图形符号。可以将“注释”层设置为当前工作图层,接着在功能区“默认”选项卡的“注释”面板中单击“文字”按钮
,输入图6-10所示的表示交流(示出频率)的S00069图形符号(字符)。

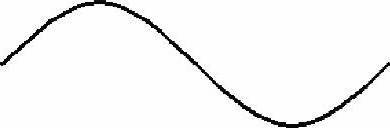

图6-9 绘制交流标准图形符号

图6-10 绘制S00069图形符号
操作技巧:“
”符号的输入方法需要掌握,即可以在“文字编辑器”上下文选项卡的“插入”面板中单击“符号”按钮
,接着从打开的“符号”下拉菜单中选择“其他”命令,系统弹出“字符映射表”对话框,从中选择该符号,单击“选择”按钮,接着单击“复制”按钮,如图6-11所示,单击“关闭”按钮
以关闭“字符映射表”对话框后,按<Ctrl+V>组合键即可将所选符号复制并粘贴到输入框的当前输入光标位置处,可以为所选符号单独设置所需的字体样式。
重新将“粗实线”层设置为工作图层,单击“样条曲线拟合”按钮
,并结合“复制”按钮
或“矩形阵列”按钮
进行操作,以分别完成S00073“交流(示出频率范围,低频)”、S00074“交流(示出频率范围,中频)”和S00075“交流(示出频率范围,高频)”图形符号,如图6-12所示。

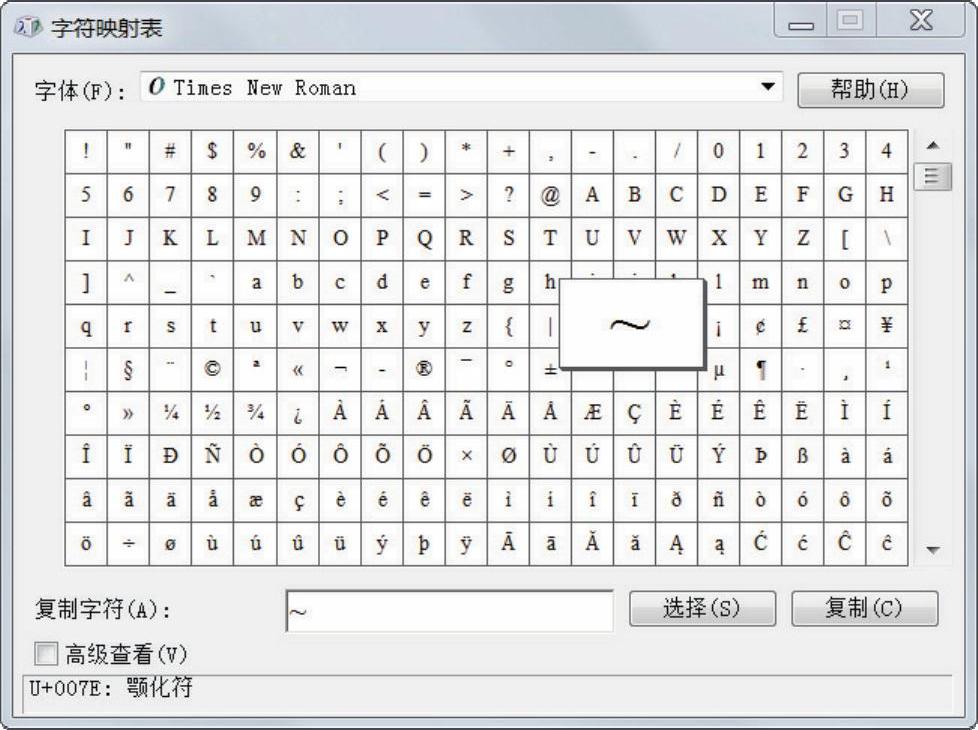

图6-11 “字符映射表”对话框

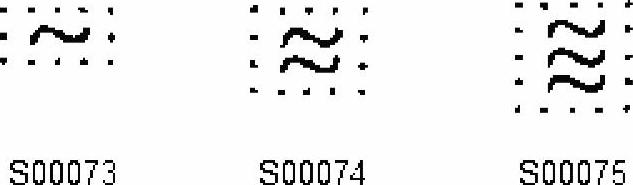

图6-12 完成不同频率交流的图形符号
