图形模板的说明及要点解析
【摘要】：表示图形时应使用GB/T 18594-2001中的CB字型、直体，当然也可使用符合要求的扁平和比例字体等。由于在电气图中很少需要标注尺寸，有关标注与标注样式的知识只作简单介绍。
电气设计图具有一定的格式规范，在使用AutoCAD 2016绘制电气设计图形之前应该进行一些准备工作和设置，如建立满足设计要求的图层、文字样式、尺寸标注样式、选择图框及标题栏等。本章介绍的这些内容应该要熟练掌握。
用户可以根据设计环境和自己的操作习惯，建立一些常用的适用于电气设计的图形样板文件，以便在以后的电气设计工作中直接调用，而不必每次都重新设置。
1.图层与图线
创建或检查绘图图层是使用AutoCAD 2016进行电气制图前最重要的准备工作之一。利用图层可以有效地管理和控制复杂的电气图形，包括与电气设计有关的其他工程图，图层的应用使AutoCAD设计中实现了分层操作，用户可以根据图形的不同特性选择不同的图层来进行绘制，这样不仅便于管理和修改图形，还在一定程度上提高了图形设计效率。在这里，需要了解一下图层特性的概念：图层特性包括图层的名称、线型、颜色、开关状态、冻结状态、线宽、锁定状态和打印样式等。
图线是工程图样中最基本的构成元素，在电气图中，图线用来构成各种电气符号，也可用来表示导线或连接关系；而在机械图和建筑图中，图线主要用来表示物体的轮廓及其他相关信息。在建立图层的时候，一定要考虑国家标准（GB）对技术制图所用图线的名称、形式、结构、标记及画法规则等的规定要求，并结合实际情况，如企业要求、个人习惯等。纸或类似媒体上可能的线宽为0.18（0.2）0.35、0.5、0.7和1.0。常用线型有粗实线、细实线、虚线、点画线和双点画线等。常用图线见表5-1。

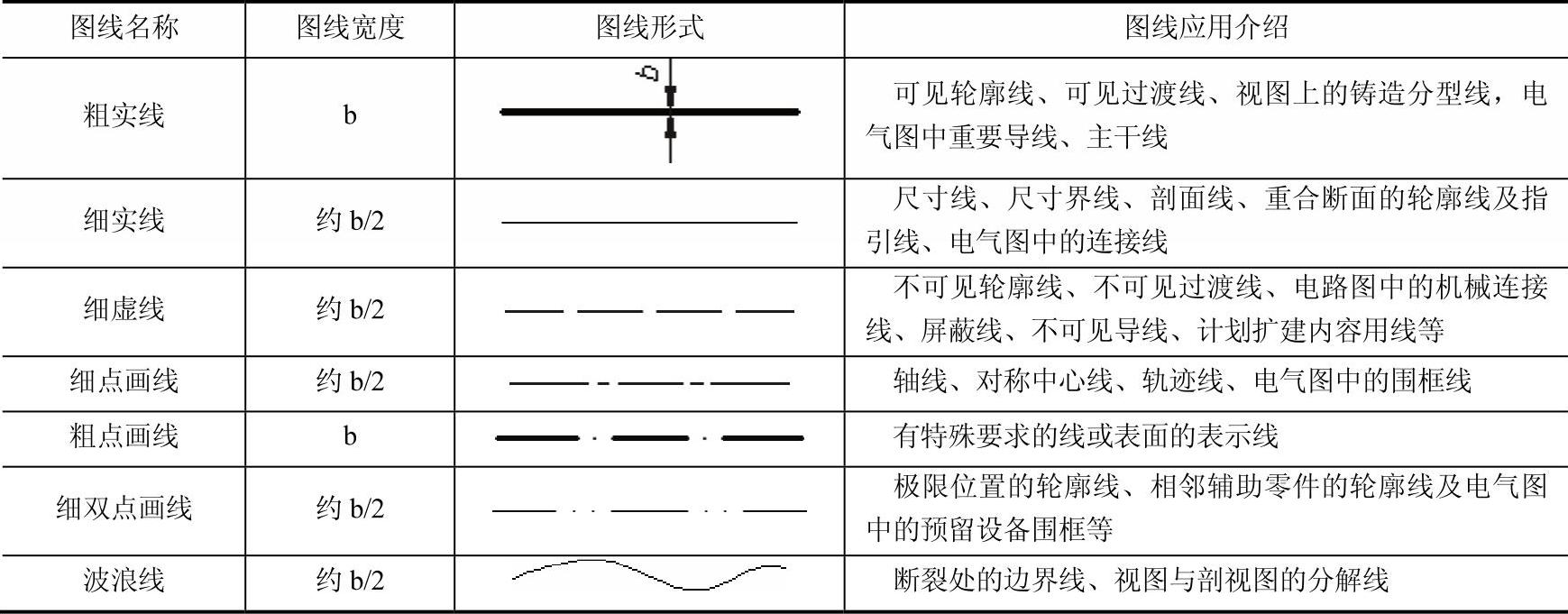

表5-1 常用图线
在电气图中，一般只使用粗实线、细实线、虚线、点画线和双点画线这几种线型。在这里，实例模板中粗实线的线宽b采用b=0.35（在某些大型的设计项目情形下，粗实线线宽亦可优先选用0.5、0.7和1.0）。设置的图层特性见表5-2。

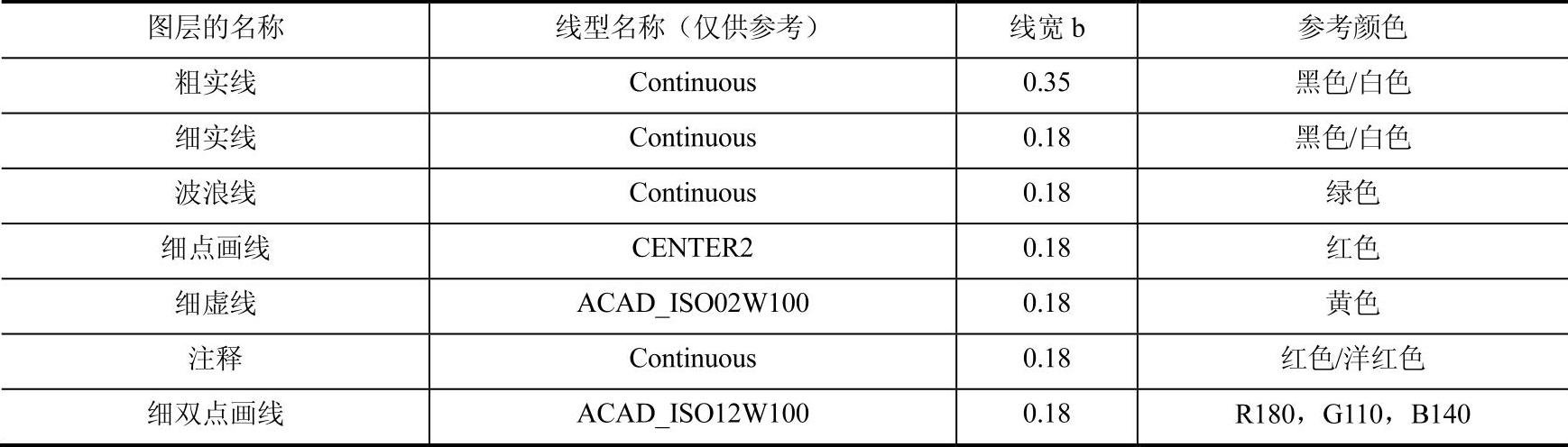

表5-2 设置图层的属性（仅供参考）
2.文字样式
在电气制图中，常需要使用文字作为图形符号或设计方案的注释和说明。表示图形时应使用GB/T 18594-2001中的CB字型、直体（V），当然也可使用符合要求的扁平和比例字体等。而GB/T 18594-2001的CB（S）类型的斜体字可作为量的文字符号。
本实例模板中使用符合国家制图标准的中文字体“gbcbig.shx”和西文字体“gbenor.shx”（直体），汉字标注字高设置为“3.5”。
3.标注样式
建立符合国家制图标准或企业标准的标注样式。由于在电气图中很少需要标注尺寸，有关标注与标注样式的知识只作简单介绍。
4.图框（图幅）
绘制具有标准幅面格式的图框（图幅）。在本实例中，绘制A3横向的图框（图幅），其外框（图幅）尺寸大小为297×420，不留装订边。
对于纸质及类似介质的文件和图纸，为了复制或拍成微缩胶片，应在图纸上绘制出中心标记。
5.标题栏

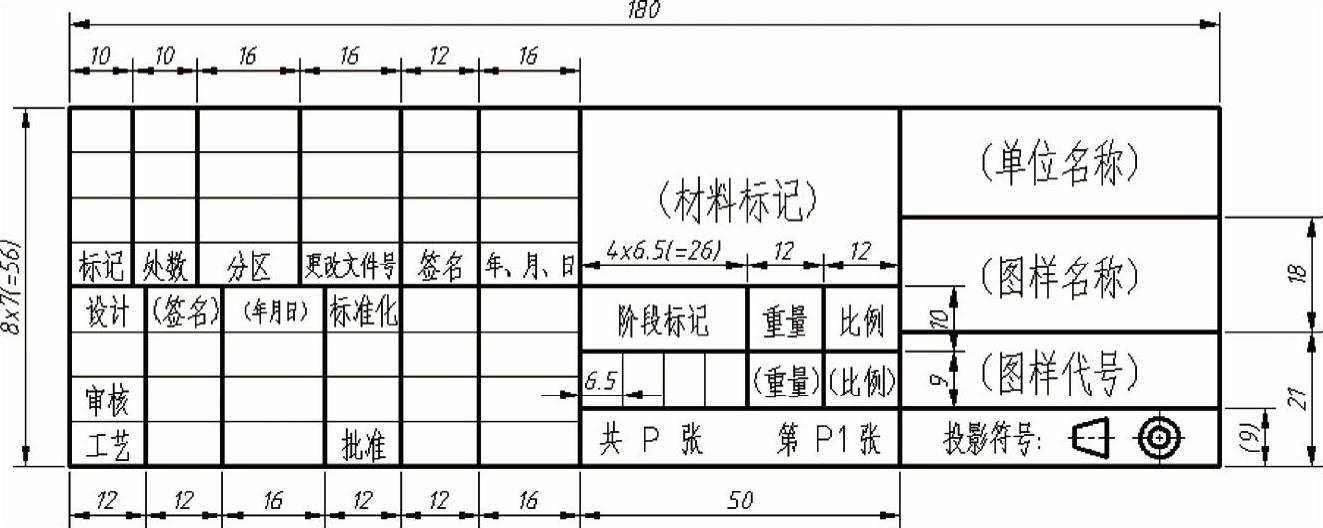

若要绘制图5-1所示的标题栏（仅供标题栏格式举例参考），可以将标题栏包括属性定义一起创建为块，以便以后需要时调用，并方便填写标题栏相关单元格内的属性值。所谓的块在本质上是一种块定义，它包括块名、块几何图形、用于插入块时对齐块的基点位置和所有关联的属性数据。而所谓的属性是将数据附着到块上的标签或标记，属性中可能包含的数据包括零件编号、价格、注释和物主的名称等。在定义属性时，可以指定标识属性的标记，可以指定在插入块时显示的提示。
图5-1 标题栏的格式举例
