【摘要】：信息技术对电气工程的发展具有特别大的支配性影响，信息技术的持续快速增长在很大程度上依赖于电气工程中众多学科领域的持续技术创新。电气工程与物理学科相互交叉并扩展了彼此的领域。传统的电气工程定义为，用于创造产生电气与电子系统的有关学科的总和。在电气工程中，数据媒体上的电气技术文件信息称为电气技术文件。

电气工程是现代科技领域中的一个核心学科，也是当今高新技术领域中不可或缺的关键学科。正是电子技术的快速发展才推动了信息时代的到来，并改变了人类的生活工作模式。信息技术对电气工程的发展具有特别大的支配性影响，信息技术的持续快速增长在很大程度上依赖于电气工程中众多学科领域的持续技术创新。而信息技术的进步又反过来为电气工程领域的技术创新提供了更新更先进的工具基础。电气工程与物理学科相互交叉并扩展了彼此的领域。

传统的电气工程定义为，用于创造产生电气与电子系统的有关学科的总和。然而随着科学技术的高速发展，新的电气工程概念将远远超出上述定义的传统范畴，例如新电气工程还涵盖了几乎所有与电子、光子等相关的工程行为。

在电气工程中，数据媒体上的电气技术文件信息称为电气技术文件。电气技术文件描述的主要对象包括电气工业系统、分系统、装置、成套设备、设备、产品、部件、组件、元器件、导线、电缆、端子、单元、功能组等。按文件表示的信息内容和表达方式不同，文件划分为许多类型，如图、简图、表图、表格和文字说明等，其中最基本的类型是简图形式的电气图。

图是用图示法表示的各种形式的统称，主要通过按比例表示项目及它们之间的相互位置或相互关系的图示形式来表达信息，如布置图、机械工程图；简图主要通过图形符号表示项目及它们之间关系的图示来表达信息，是图的一种特殊形式；表图主要是表达两个或多个变量、操作或状态之间联系的图示形式，如曲线图、功能表图、顺序表图和时序表图等；表格以行和列的形式表达信息；与图有关的文字说明主要包括设计说明书、使用说明书和设备材料明细表等。

在进行一项电气产品的设计之前，必须要了解和掌握这项产品的功能、技术参数和性能指标、工作条件等信息，以及实现这些功能的软、硬件结构信息，然后才能在这些技术信息的基础上编制功能性文件、位置安装文件、接线文件、操作使用维修文件，如果是软件产品，则需要编制程序文件和其他相关数据文件等。

一个比较复杂的电气系统和装置可以归类于结构集、功能集和软件集这3种不同的信息集合。结构集包括结构零件、结构关系、电气连接、电气传动等，功能集包括功能单元、功能结构关系、接线、工作状态等，软件集包括软件单元、结构关系、数据交换等。对应于不同的信息集合，会产生不同类型、不同层次和级别的电气图。所述电气图是一类比较特殊的图，它通常是指用图形符号、带注释的围框或简化外形表示各组成部分之间相互关系及其连接关系的一种简图。需要用户注意的是，电气图的编制通常是从概略级开始，接着是从一般到特殊的更详细级电气图。例如，编制描述功能的电气图应先于描述实现功能的电气图。

电气技术文件及其电气图在电工、电子技术工程领域得到广泛的应用，而且涉及众多行业，如机械、建筑、水利、钢铁、纺织、冶金、轻工、航空航天、军工、医疗器械、化工和汽车等行业。(https://www.chuimin.cn)

电气图新标准系列主要由文件编制标准、标识代号标准、符号标准（简图用图形符号、设备用图形符号、数据库等）、文件集和规则标准、数据结构和电气元器件建库标准等部分构成，部分列举见表4-1。

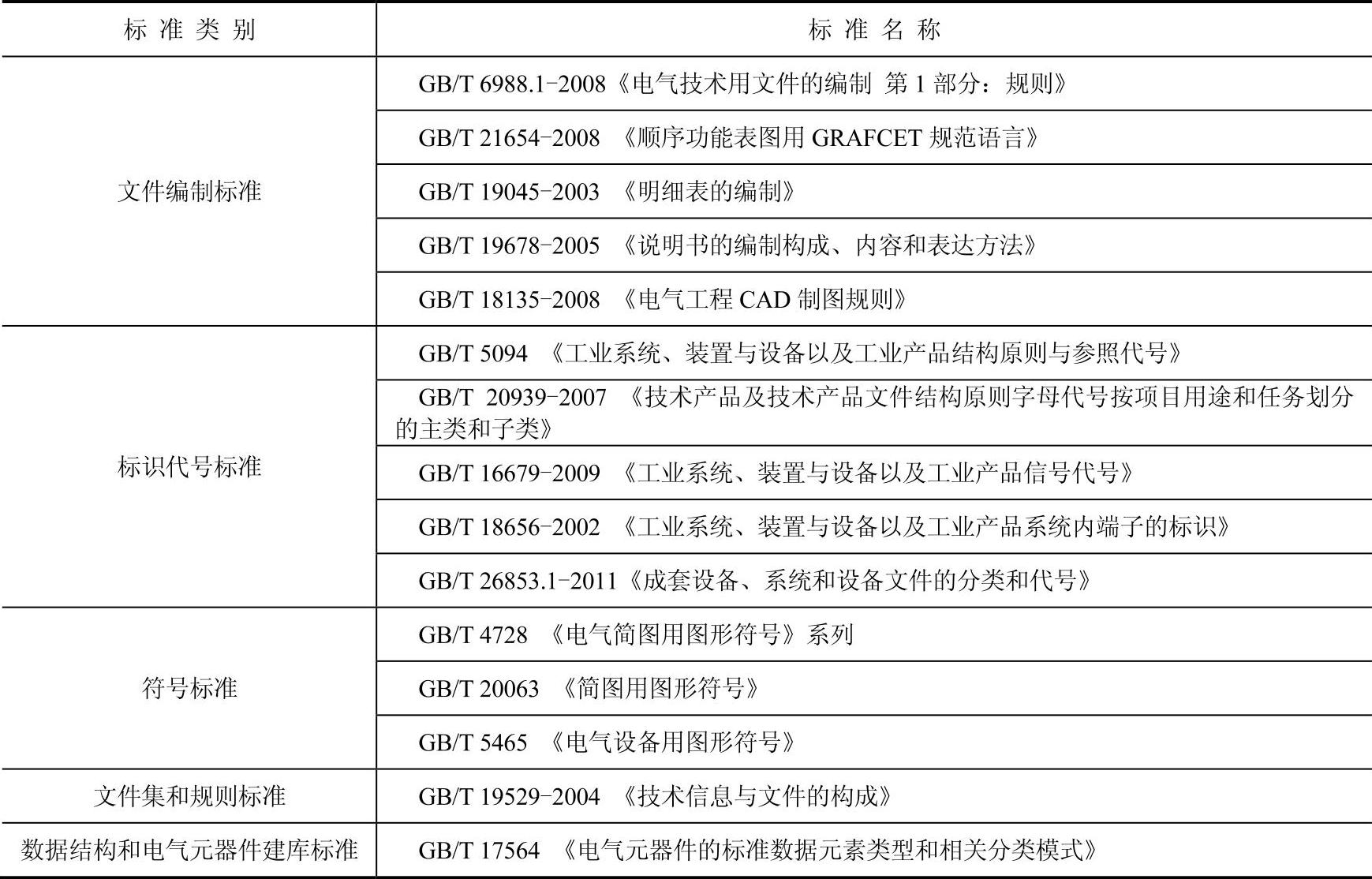

表4-1 电气图新标准系列（列举）

在电气制图与用图中，用户需要严格地执行电气图各项标准，同时也要兼顾其他有关的国家标准，例如，图样的幅面、标题栏、字体、比例等要遵循《机械制图》的规定，而建筑电气安装平面的建筑部分需要遵循《建筑制图》的规定，同时建筑电气制图需要满足《建筑电气制图标准》（GB/T 50786-2012）的要求。

这些标准日后如被修订，则按修订后的新版本标准执行。
