如何识读户内配电箱电气系统图及接线图？

2025-09-29 理论教育版权反馈

【摘要】：3根入户线进入配电箱，其中L、N线接到总断路器的输入端。

1.户内配电箱电气系统图

户内配电箱的电气系统图如图7-3所示。

图7-3 户内配电箱的电气系统图

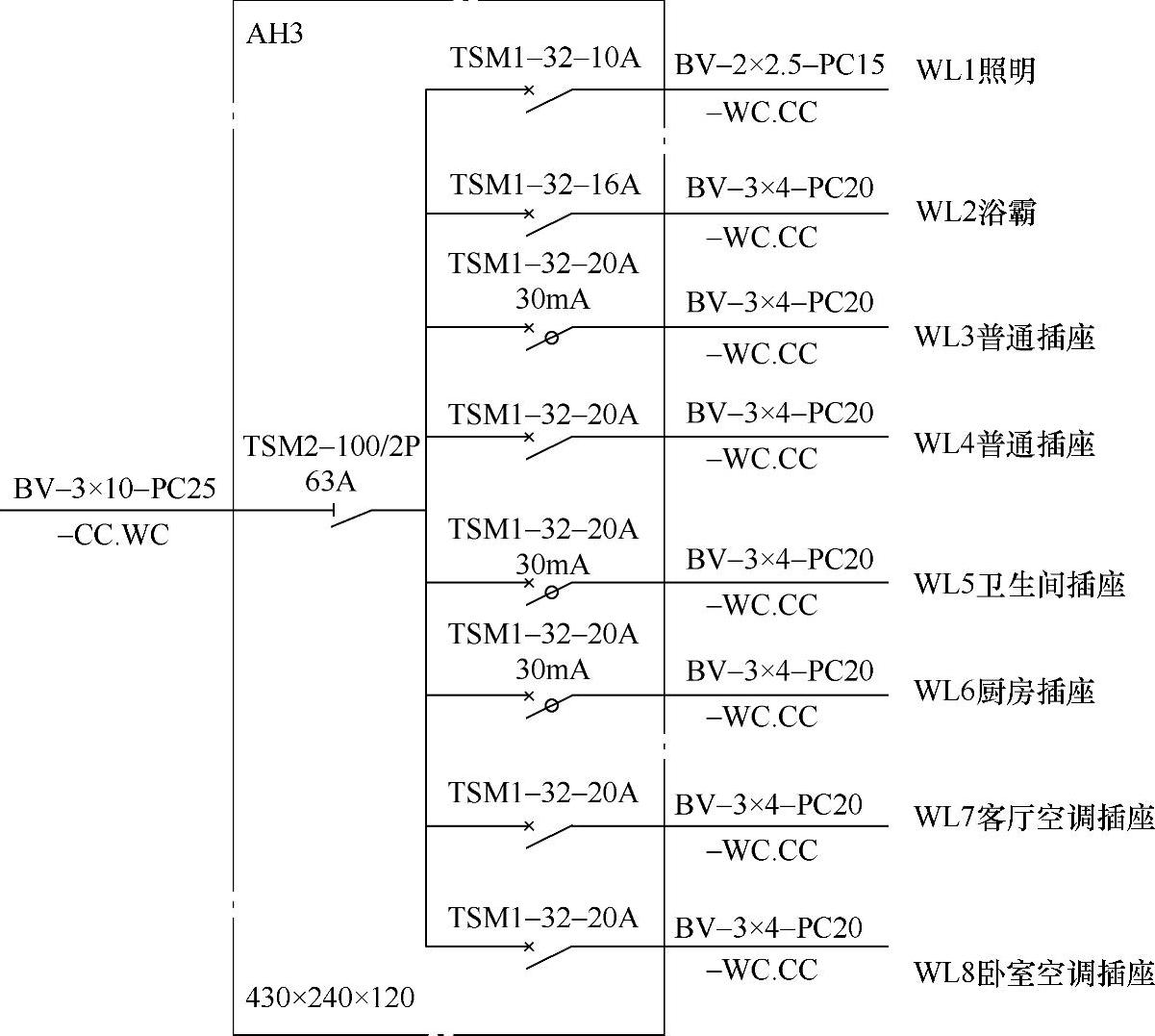

AH3为户内配电箱，由楼层配电箱送来的单相电源（L、N、PE）进入AH3，接到63A隔离开关（型号为TSM2-100/2P-63A），经隔离开关后分作8条支路：照明支路用10A断路器（型号为TSM1-32-10A）控制本线路的通断，浴霸支路用16A断路器（型号为TSM1-32-16A）控制本线路的通断，其他6条支路均采用额定电流为20A、漏电保护电流为30mA的漏电保护器（型号为TSM1-32-20A-30mA）控制本线路的通断。

图7-4 配电箱的线路图

(https://www.chuimin.cn)

图7-5 配电箱的接线图

户内配电箱的进线采用BV-3×10-PC25-CC.WC，其含义是铜芯塑料绝缘导线（BV），3根截面面积均为10mm²的导线（3×10），导线穿直径为25mm的PVC管（PC25），埋入顶棚和墙内暗敷（CC.WC）。支路线有两种规格，功率小的照明支路使用2根2.5mm²的铜芯塑料绝缘导线，并且穿直径为15mm的PVC管暗敷，其他7条支路均使用3根4mm²的塑料绝缘铜导线，都穿直径为20mm的PVC管暗敷。

2.户内配电箱线路图与接线图

在配电箱中安装的配电电器主要有断路器和漏电保护器，在安装这些配电电器时，需要将它们固定在配电箱内部的导轨上，再给配电电器接线。

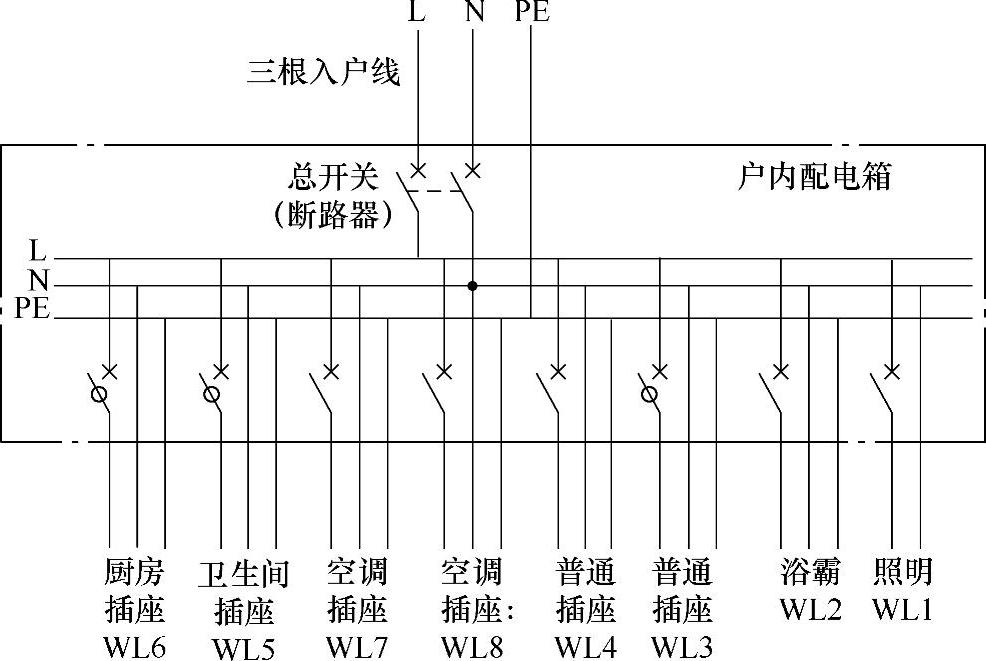

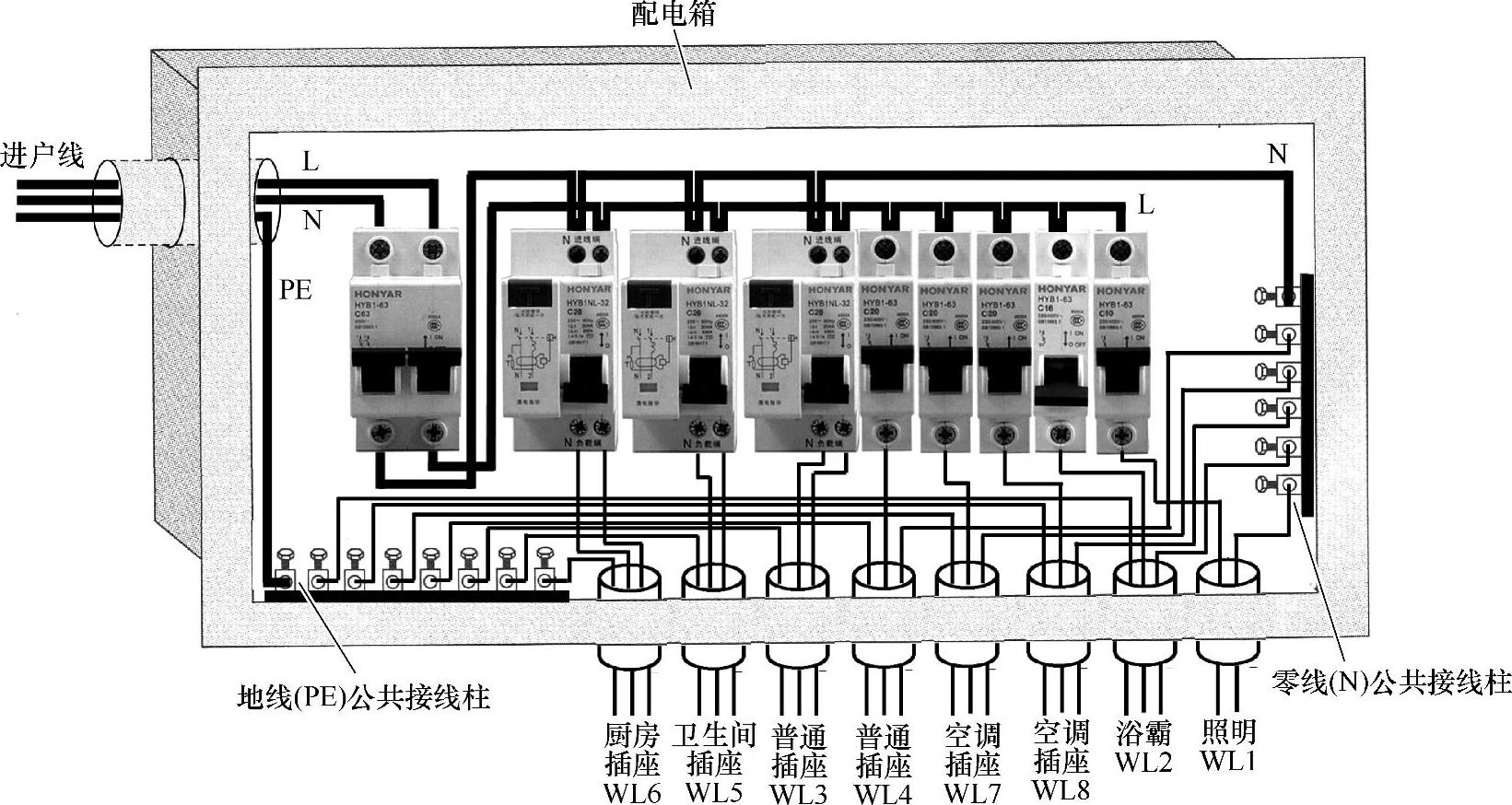

图7-4是配电箱的线路图，图7-5是配电箱的接线图。3根入户线（L、N、PE）进入配电箱，其中L、N线接到总断路器的输入端。而PE线直接接到地线公共接线柱（所有接线柱都是相通的），总断路器输出端的L线接到3个漏电保护器的L端和5个1P断路器的输入端，总断路器输出端的N线接到3个漏电保护器的N端和零线公共接线柱。在输出端，每个漏电保护器的2根输出线（L、N）和1根由地线公共接线柱引来的PE线组成一个分支线路，而单极断路器的1根输出线（L）和1根由零线公共接线柱引来的N线，再加上1根由地线公共接线柱引来的PE线组成一个分支线路，由于照明线路一般不需地线，故该分支线路未使用PE线。

在安装住宅配电箱时，当箱体高度小于60cm时，箱体下端距离地面宜为1.5m；箱体高度大于60cm时，箱体上端距离地面不宜大于2.2m。

在配电箱接线时，对导线颜色也有规定：相线应为黄、绿或红色，单相线可选择其中一种颜色；零线（中性线）应为浅蓝色；保护地线应为绿、黄双色导线。
