Z3050型钻床的控制线路如图6-7所示。
Z3050型钻床的控制线路工作原理分析如下:
(1)准备工作
将电源开关QS1闭合,L1、L2两相电压经变压器TC降压得到127V、6.3V和36V电压,其中127V电压供给控制电路作为电源,6.3V电压供给机床工作信号指示灯,36V电压供给机床工作照明灯。
(2)冷却泵电动机的控制
合上开关QS2→冷却泵电动机得电运转。
断开开关QS2→冷却泵电动机失电停转。
(3)主轴电动机的控制

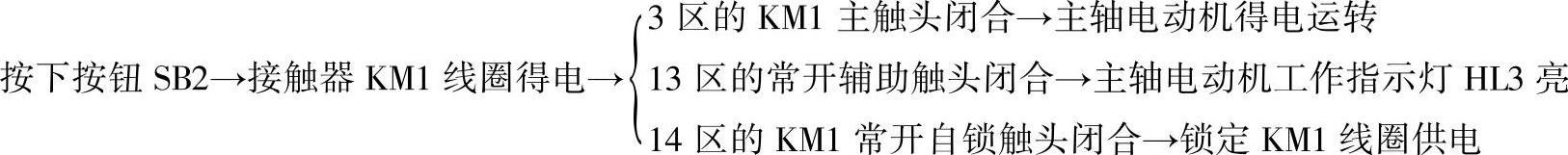

1)起动控制:

2)停止控制:

(4)摇臂的升降控制
在控制摇臂上升或下降过程中,要求摇臂与立柱之间松开;当摇臂上升或下降到位后,要求摇臂与立柱之间夹紧。摇臂上升与下降由摇臂升降电动机驱动,摇臂与立柱的松紧由液压泵电动机驱动。(https://www.chuimin.cn)
16区的按钮SB3为摇臂上升控制按钮,18区的按钮SB4为摇臂下降控制按钮;行程开关ST1-1为摇臂上升限位开关,ST1-2为摇臂下降限位开关;行程开关ST2为摇臂电动机和液压泵电动机运转切换开关;20区的行程开关ST3为摇臂放松夹紧开关,放松时闭合,夹紧时断开。
1)摇臂上升的大致过程是:首先液压泵电动机正向运转,使摇臂和立柱松开,然后摇臂升降电动机正向运转,将摇臂上升到要求的高度,再让液压泵电动机反向运转,将摇臂与立柱夹紧。

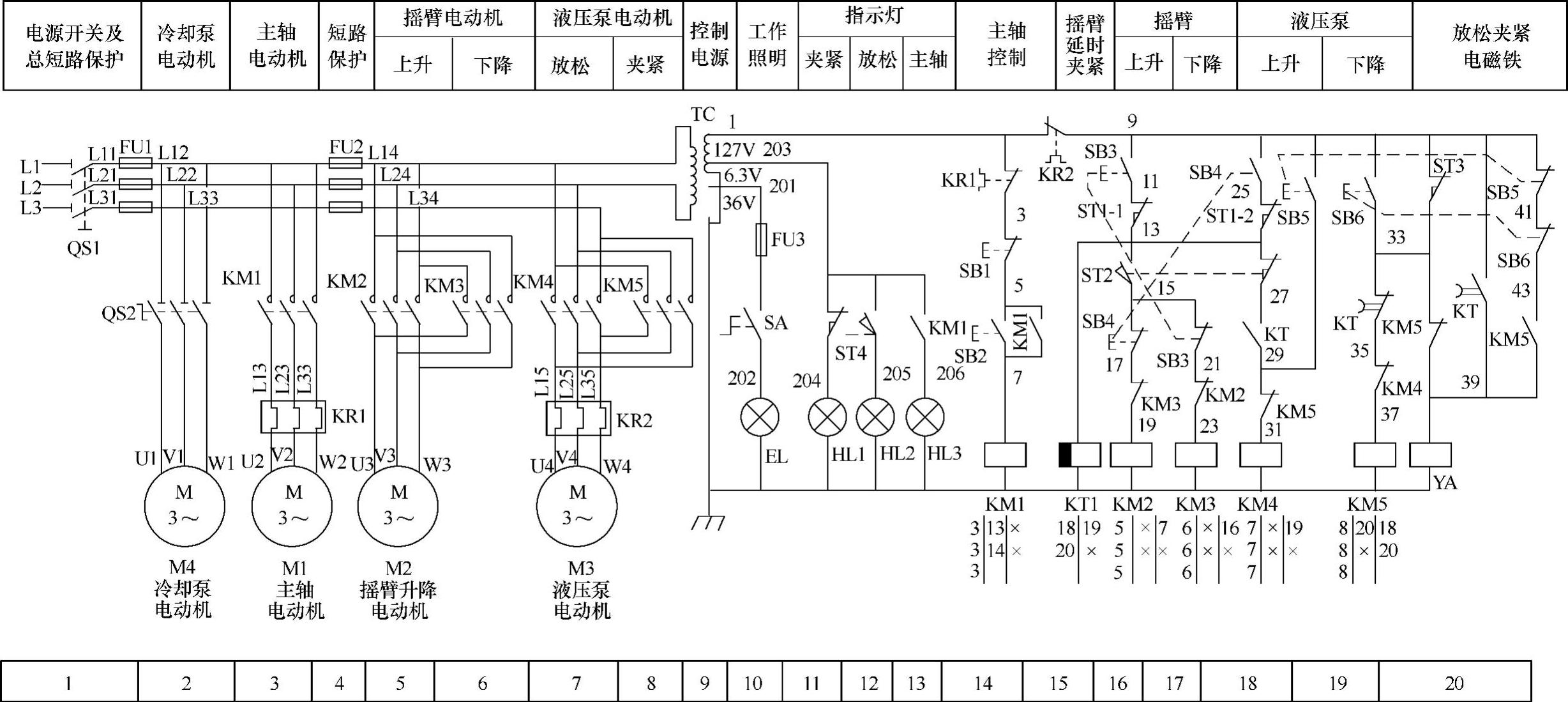

图6-7 Z3O5O型钻床的控制线路
摇臂上升控制的详细过程如下:

2)摇臂下降的大致过程是,首先液压泵电动机正向运转,使摇臂和立柱松开,然后摇臂升降电动机反向运转,将摇臂下降到要求的高度,再让液压泵电动机反向运转,将摇臂与立柱夹紧。
按钮SB4为下降控制按钮,摇臂下降控制过程与上升控制过程基本相同,这里不再说明。
(5)立柱和主轴箱放松与夹紧控制
立柱和主轴箱可以同时放松或夹紧,其中按钮SB5用来控制液压泵电动机正转,通过液压传动来放松立柱和主轴箱,按钮SB6用来控制液压泵电动机反转,使立柱和主轴箱夹紧。
立柱和主轴箱放松与夹紧控制分析如下:
按下立柱与主轴箱放松按钮SB5→SB5常开触头闭合(同时常闭触头断开)→KM4线圈得电→KM4主触头闭合→液压泵电动机正向运转,通过液压传动机构将立柱和主轴箱放松→立柱和主轴箱放松后,行程开关ST4被碰压→ST4常开触头闭合→放松指示灯HL2亮。
按下立柱与主轴箱夹紧按钮SB6→SB6常开触头闭合(同时常闭触头断开)→KM5线圈得电→KM5主触头闭合→液压泵电动机反向运转,通过液压传动机构将立柱和主轴箱夹紧→立柱和主轴箱夹紧后,行程开关ST4被松开→ST4常闭触头闭合→夹紧指示灯HL1亮。
