M7130型磨床的控制线路优化方案
【摘要】：M7130型磨床的控制线路如图6-5所示。M7130型磨床的控制线路用到砂轮电动机、冷却泵电动机和液压泵电动机，如果不用冷却泵电动机，可以将该电动机与线路的插接件XP1拔出。M7130型磨床的控制线路工作过程分析如下：准备工作将电源开关QS1闭合，L1、L2两相电压经变压器TC1降压后为工作照明灯EL供电，将开关SA闭合，EL被点亮。
M7130型磨床的控制线路如图6-5所示。M7130型磨床的控制线路用到砂轮电动机、冷却泵电动机和液压泵电动机，如果不用冷却泵电动机，可以将该电动机与线路的插接件XP1拔出。21区的YH为电磁吸盘，其功能是通电后会产生强磁场吸合待加工的部件，加工结束后工件会带有剩磁而难以取下，所以还需给电磁吸盘通反向电源对工件进行退磁。QS2为转换开关，它有3个触头，一个在7区，另两个在18区，该开关有“充磁、放松、退磁”3个挡位，其中7区的触头只有在“退磁”挡位时才闭合，在其他挡位时均断开。
M7130型磨床的控制线路工作过程分析如下：
（1）准备工作
将电源开关QS1闭合，L1、L2两相电压经变压器TC1降压后为工作照明灯EL供电，将开关SA闭合，EL被点亮。另外，L1相与地之间的220V电压经变压器TC2降压得到145V电压，该电压经桥式整流电路整流后输出直流电压。将转换开关QS2拨至“充磁”位置，直流电压通过欠电流继电器KUC加到电磁吸盘两端，电磁吸盘牢牢吸住待加工的工件，此外，由于欠电流继电器KUC线圈有电流流过，KUC在8区的常开触头闭合，L1、L2两相电压提供给控制电路。
如果不采用电磁吸盘，而使用压板固定工件时，可拔出电磁吸盘接插件XP2，但需将QS2开关拨至“退磁”位置，让QS2在8区的触头闭合，以便电源能提供给控制电路。
（2）砂轮电动机和冷却电动机控制
1）起动控制：
2）停止控制：
（3）液压泵电动机控制
1）起动控制：(https://www.chuimin.cn)
2）停止控制：

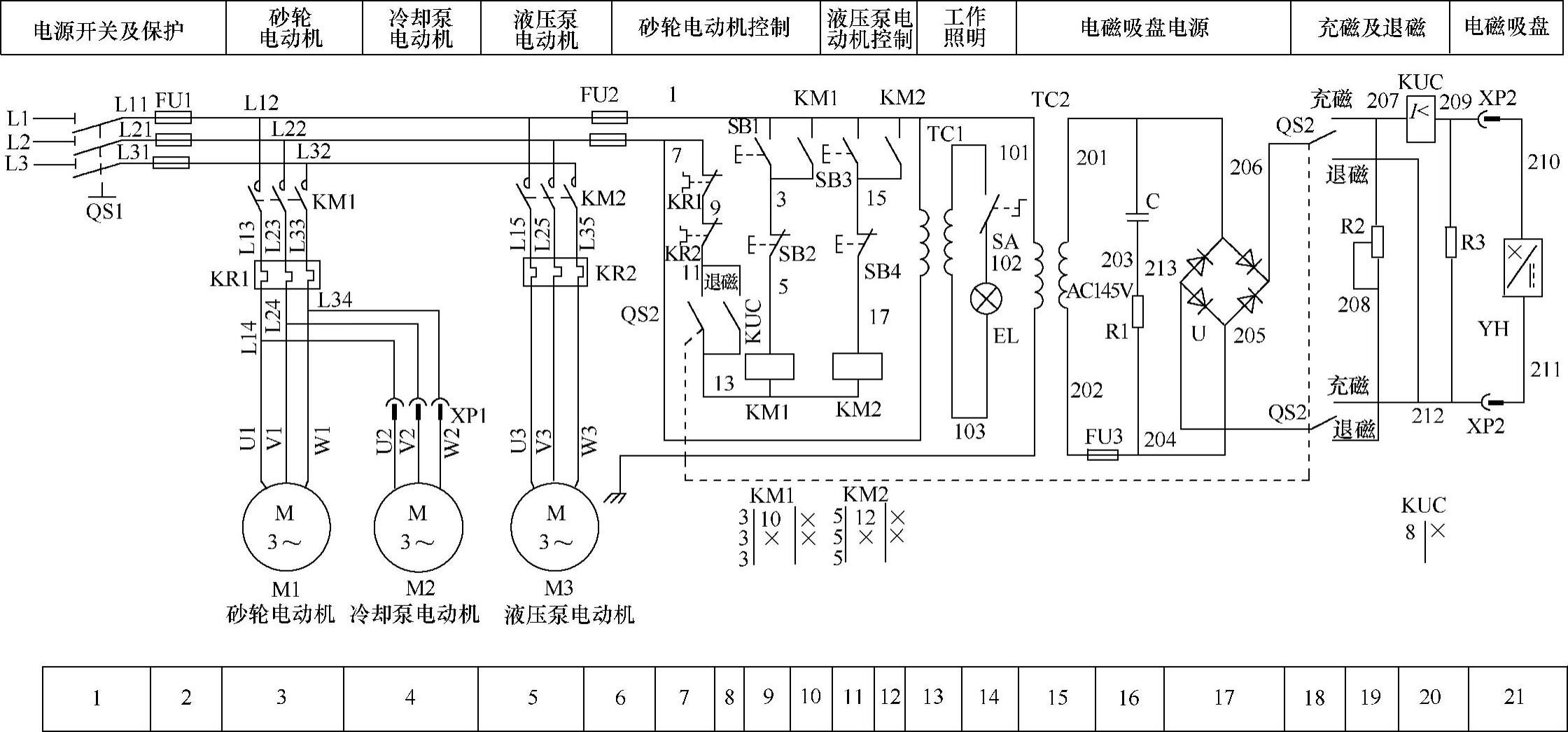

图6-5 M713O型磨床的控制线路
（4）电磁吸盘退磁控制
工件加工完成后，由于电磁吸盘的磁化作用，工件带有剩磁难以取下，所以取下工件前需要对工件进行退磁。
将转换开关QS2拨至“放松”挡，触头处于开路状态，电磁吸盘线圈释放能量而产生上正、下负的自感电动势，该电动势通过放电电阻R3回路释放，同时由于欠电流继电器KUC线圈，8区的KUC常开触头断开，控制电路电源被切断。
再将QS2拨至“退磁”挡位，QS2两个动触头与退磁静触头接触，电源串入电位器R2为电磁吸盘供电，但电源极性变反，电磁吸盘通入较小的反向电流产生磁场对工件进行退磁。退磁结束后，将QS2拨至“放松”位置。
电阻R1和电容C的作用是吸收变压器TC2二次绕组两端的短时过高的电压，当某些原因使TC2二次电压瞬时过高时（如L1相电压瞬间升高），TC2二次电压对电容C充电而降低，整流及外级电路得到保护。
