下面结合图1-61说明绘制电路图的基本规则。

1.电路图一般分为主电路和辅助电路两部分画出。

主电路就是从电源到电动机定子绕组的大电流通过的路径，用粗实线表示，画在图的左边（或上边）；辅助电路包括控制电路、照明电路、信号电路及保护电路等（也有主、控等电路的分法），它由接触器的线圈和辅助触头、按钮、照明灯等电器元件组成，用细实线表示，画在图的右边（或下边）。

2.电路图中，各电器元件都采用国家规定的统一标准的图形符号来画，文字符号也必须符合国家标准。

属于同一电器的线圈和触头，都要用同一文字符号表示。当使用多个相同类型电器时，可在文字符号后加注阿拉伯数字序号来区分。

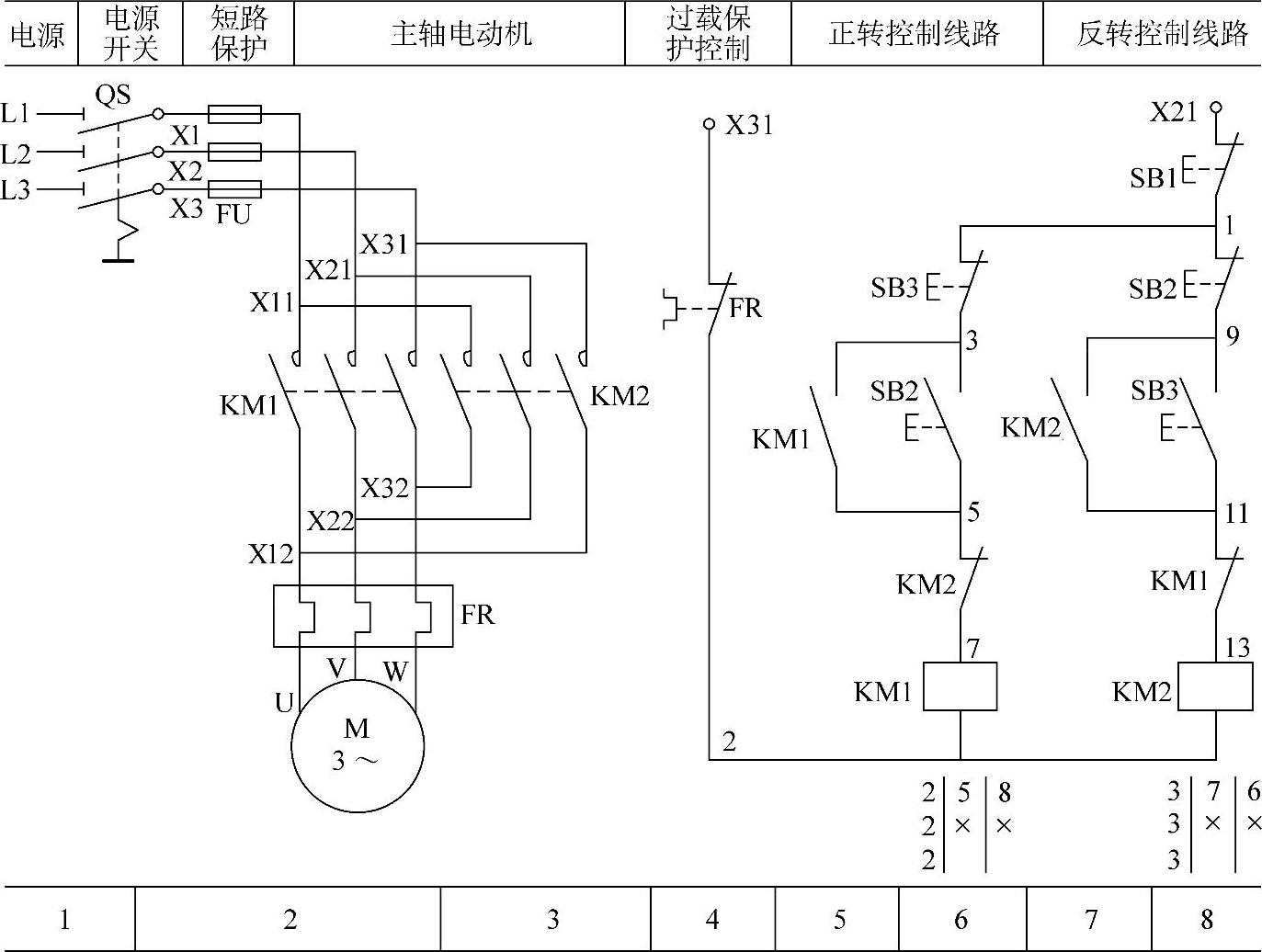

图1-61 绘图参考样图

3.电路图中，各电器元件的导电部件如线圈和触头的位置，应根据便于阅读和分析的原则来安排，绘在它们完成作用的地方。

同一电器元件的各个部件可以不画在同一部分电路中，此时应用文字符号来统一识别。

4.电路图中，所有电器的触头符号都应按没有通电或没有外力作用时的分断或闭合状态画出。

例如，接触器的触头按其线圈未通电时的状态画；按钮的触头按其不受外力作用时的状态画；控制器按手柄处于零位时的状态画等。(https://www.chuimin.cn)

5.图面区域的划分。

图中下方的自然数列是图区横向编号，它是为了便于检索电气线路，方便阅读分析而划分的区域。图中上方对应下方区域的文字，表明下方对应区域中的元件或电路的功能，以利于理解全电路的工作原理。

6.在电路图中的接触器或继电器线圈的下方，给出了每个电器所有触头的位置符号图。

图中的符号“×”表明是未使用的触头；对于接触器的触头位置符号图有三个区域，左栏为主触头所在图区号，中栏为辅助常开触头所在图区号，右栏为辅助常闭触头所在图区号。而对于继电器的触头位置符号图只有两个区域，左栏为常开触头所在图区号，右栏为常闭触头所在图区号。

【任务小结】

通过该任务的实施，对于阅读和绘制电路图的一些规定等的认知有所提高，特别要强调国标的执行是强制性的。

1.电路图中的代表符号和接线端子标记：介绍了电路图中图形符号、文字符号及接线端子的内容、规定等，为后续课程内容奠定基础。

2.关于电路图的定义及种类：介绍了有关电路图的定义及电气工程上常用的三种图的作用、内容以及规则等，为今后更好地认知这三种图样给出了基本常识。

3.绘制电路图的基本规则：介绍了绘制电路图的六条基本规则及其具体的内容与要求，为今后绘制和认知及记忆电路图提供了一定的依据。
