电路图中的图形符号绘制优化方案
【摘要】：在“插入”对话框中单击“确定”按钮，接着在图形窗口中任意指定一个插入点来放置此图形符号。图10-64 “插入”对话框图10-64 “插入”对话框图10-65 插入一个图形符号图10-65 插入一个图形符号在功能区“默认”选项卡的“修改”面板中单击“拉伸”按钮，根据命令行提示进行以下操作。
在“快速访问”工具栏中单击“新建”按钮
，弹出“选择样板”对话框，从本书配套光盘素材中选择“图形样板”|“ZJDQ_标准样板.dwt”文件，单击“打开”按钮。
使用“草图与注释”工作空间，接着打开功能区“默认”选项卡的“图层”面板，从“图层”下拉列表框中选择“粗实线”层作为当前图层。
在功能区“默认”选项卡的“块”面板中单击“插入”按钮
并选择“更多选项”命令，弹出“插入块”对话框。单击“浏览”按钮选择先前写块并生成的“熔断器一般符号块.dwg”文件并打开，此时“插入”对话框如图10-61所示，在“插入点”选项组中确保勾选“在屏幕上指定”复选框。
图10-61 “插入”对话框
在“插入”对话框中单击“确定”按钮，接着在图形窗口中任意指定一个插入点来放置此图形符号。
使用同样的方法，以插入块的方式继续插入其他的熔断器一般符号块，如图10-62所示。
使用同样的方法，分别单击“插入”按钮
，通过先前写块生成的块文件来插入相应的图形符号，如图10-63所示。在指定放置点时，巧用对象捕捉、对象捕捉追踪等模式是很有用的，这样有利于对齐图形符号。

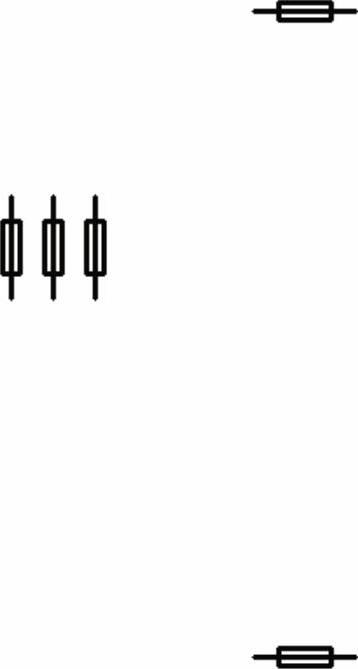

图10-62 插入熔断器一般符号块

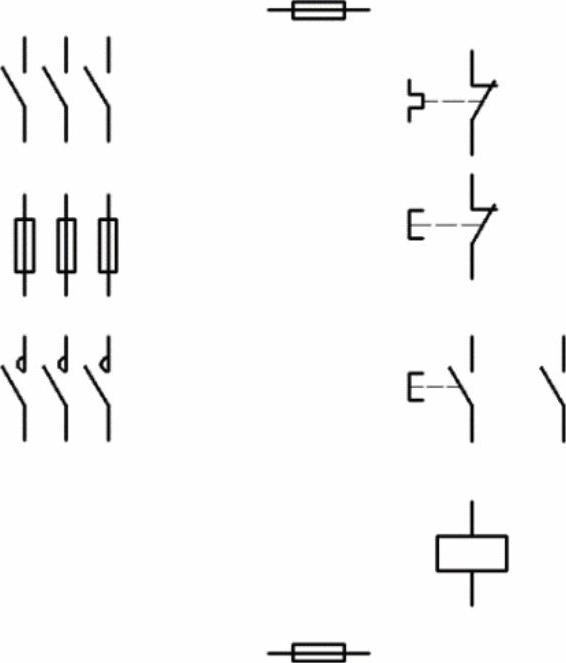

图10-63 插入其他图形符号块
在“块”面板中单击“插入”按钮

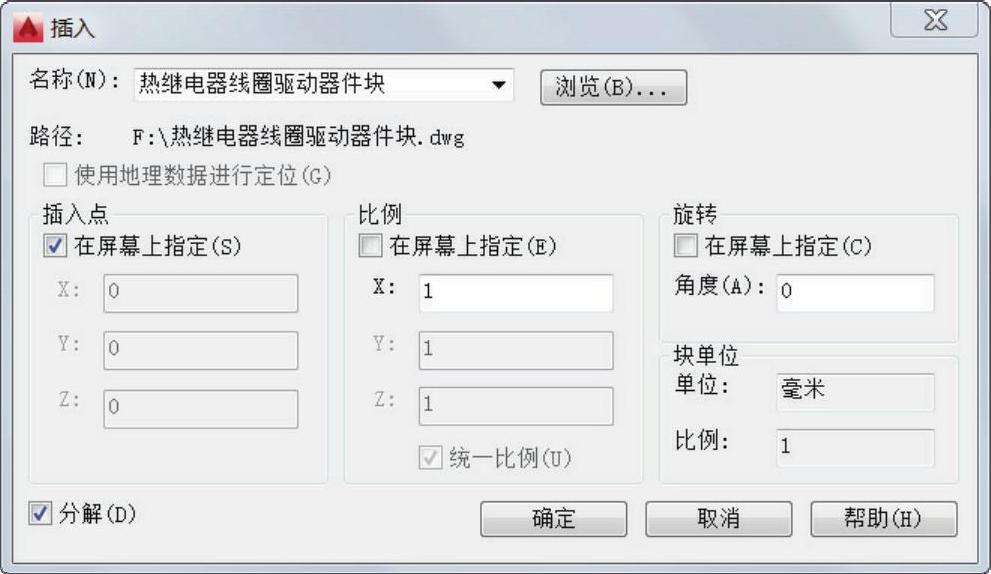

并选择“更多选项”命令，弹出“插入”对话框，单击“浏览”按钮浏览到先前写块生成的“热继电器线圈驱动器件块.dwg”文件，单击“打开”按钮返回到“插入”对话框，在勾选“插入点”选项组中的“在屏幕上指定”复选和“分解”复选框，如图10-64所示。
在“插入”对话框中单击“确定”按钮，接着在图形窗口中的合适位置处放置此图形符号，如图10-65所示。
图10-64 “插入”对话框

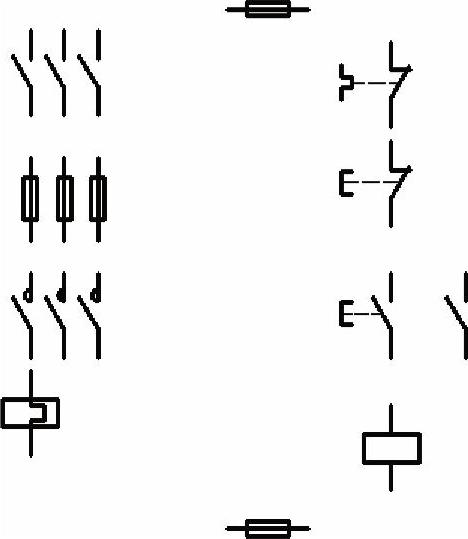

图10-65 插入一个图形符号
在功能区“默认”选项卡的“修改”面板中单击“拉伸”按钮
，根据命令行提示进行以下操作。
命令：_stretch
以交叉窗口或交叉多边形选择要拉伸的对象...
选择对象：指定对角点：找到1个//从右到左分别指定图10-66所示的角点1和角点2
选择对象：↙
指定基点或[位移（D）]<位移>：//单击该图形符号中矩形的右下顶点
指定第二个点或<使用第一个点作为位移>：@12<0↙
拉伸结果如图10-67所示。

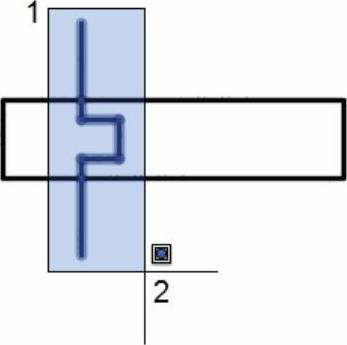

图10-66 以交叉窗口选择对象
图10-67 拉伸图形的结果
在功能区“默认”选项卡的“修改”面板中单击“矩形阵列”按钮
，从左到右分别指定角点1和角点2来选择要阵列的图形，如图10-68所示，按<Enter>键，在“阵列创建”上下文选项卡中设置图10-69所示的参数和选项，单击“关闭阵列”按钮
。

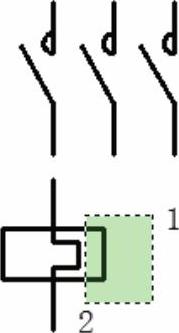

图10-68 选择图形

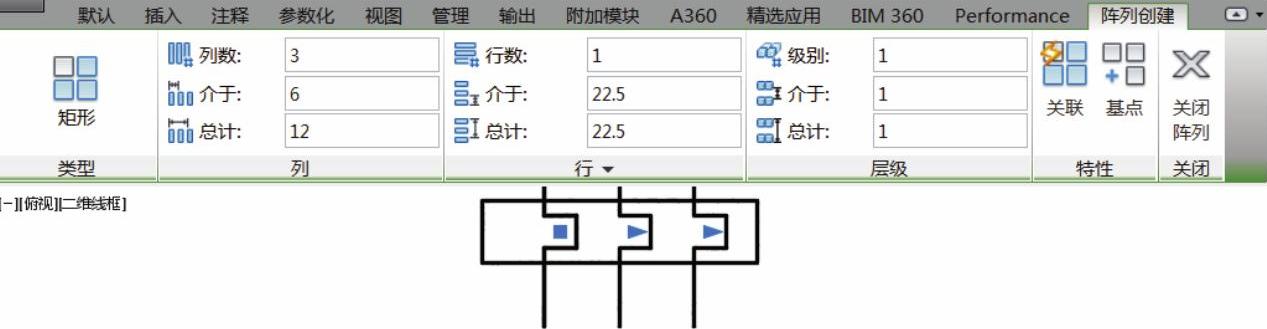

图10-69 设置阵列创建参数
在功能区“默认”选项卡的“绘图”面板中单击“圆心、半径”按钮
，在图10-70所示的大概位置处绘制一个半径为9的圆。
在功能区“默认”选项卡的“注释”面板中单击“多行文字”按钮
，在圆内添加文字以基本完成三相笼式感应电动机图形符号的绘制，注意将文字所在的图层更改为“注释”层，此时图形效果如图10-71所示。

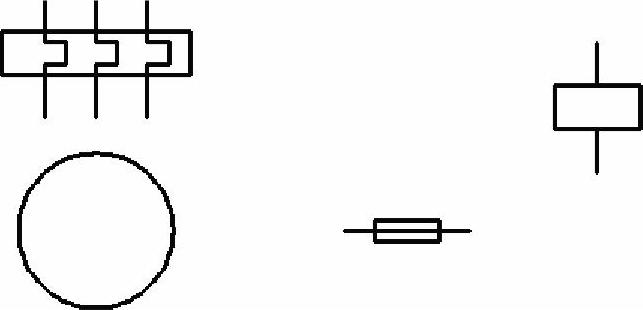

图10-70 绘制一个圆
图10-71 在圆内添加文字
