电缆密封终端多芯电缆图形符号绘制优化
【摘要】：“电缆密封终端”图形符号主要由等边三角形和直线组成，其编号为S00050，表示带有一根三芯电缆，主要应用于接线图和安装简图中。单击“直线”按钮，选择图6-26所示的中点作为新直线段的第1点，接着输入“@15，0”并按键来确定该直线段的第2点，然后在“指定下一点或[放弃]：”提示下按键结束该直线命令操作。
“电缆密封终端（多芯电缆）”图形符号主要由等边三角形和直线组成，其编号为S00050，表示带有一根三芯电缆，主要应用于接线图和安装简图中。
在功能区“默认”选项卡的“绘图”面板中单击“直线”按钮
，根据命令行提示进行以下操作来绘制一个等边三角形。
命令：_line
指定第一个点：
指定下一点或[放弃（U）]：@12<90↙
指定下一点或[放弃（U）]：@12<210↙
指定下一点或[闭合（C）/放弃（U）]：C↙
单击“直线”按钮
，选择图6-26所示的中点作为新直线段的第1点，接着输入“@15，0”并按<Enter>键来确定该直线段的第2点，然后在“指定下一点或[放弃（U）]：”提示下按<Enter>键结束该直线命令操作。
单击“直线”按钮
，选择图6-27所示的端点作为新直线段的第1点，接着输入“@-15，0”并按<Enter>键来确定该直线段的第2点，然后在“指定下一点或[放弃（U）]：”提示下按<Enter>键结束该直线命令操作。此时，图形效果如图6-28所示。
图6-26 选择中点
图6-27 选择端点

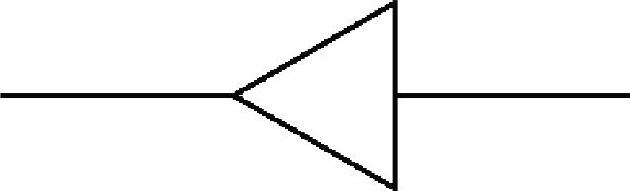

图6-28 绘制相关直线段
在功能区“默认”选项卡的“修改”面板中单击“偏移”按钮
，指定偏移距离为3，接着选择要偏移的对象，如图6-29所示。在所选对象的上方区域单击以在该侧生成一条偏移线，然后指定要偏移的对象（同样是原来要偏移的对象），并在该对象的下方区域单击以该侧生成另一条偏移线，最后按<Enter>键结束命令操作。完成的图形符号如图6-30所示。
图6-29 选择要偏移的对象

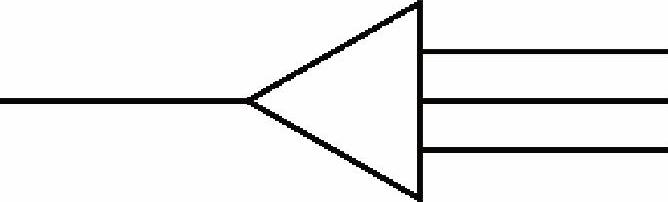

图6-30 完成的图形符号
