扩展基板用于安装PLC的扩展模块，分为带电源插槽与不带电源插槽两类，有Q63B、Q65B、Q68B、Q612B、Q68RB、Q65WRB、Q52B、Q55B等多种型号。

其中Q68RB为冗余扩展基板，支援电源模块的冗余；Q65WRB为冗余CPU专用扩展基板。

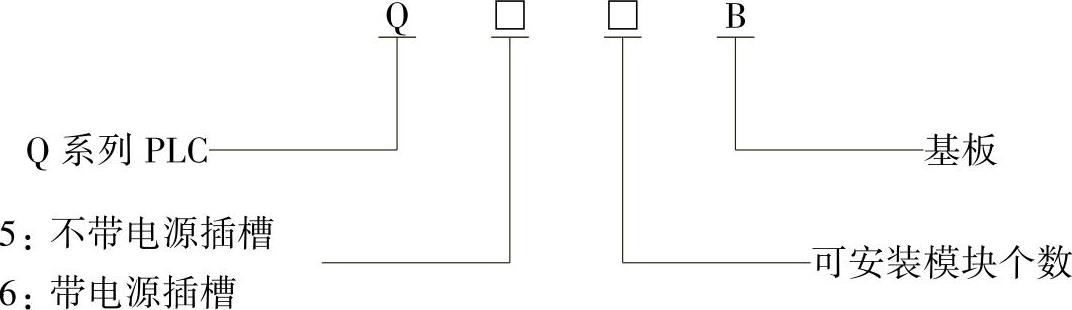

型号各字母代表含义如下：

扩展基板的主要规格见表2-2。

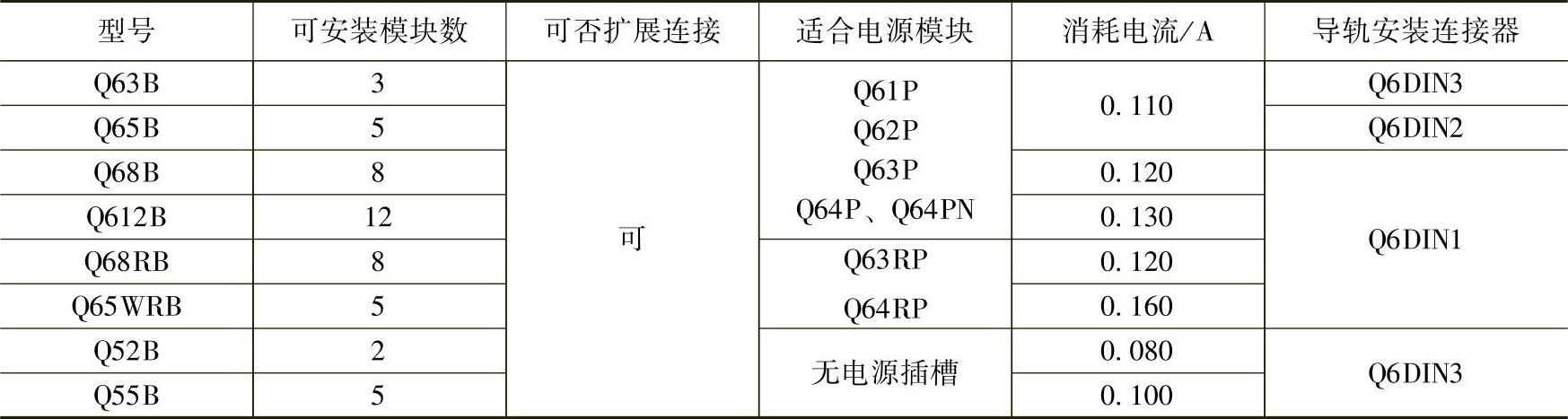

表2-2 Q系列PLC扩展基板的主要规格

注意，详细的扩展基板参数信息请查阅Q系列大全手册。

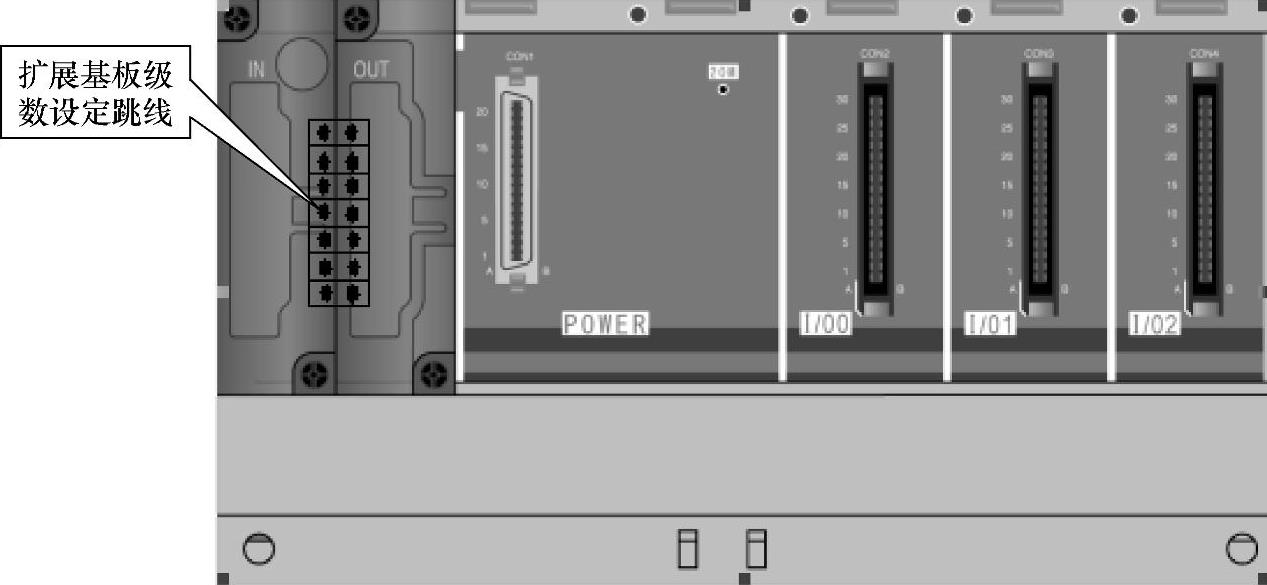

扩展基板的设置如下：当PLC需要扩展，而连接了扩展基板时，一定要设定扩展基板的级数。扩展基板级数设定跳线在扩展基板连接器旁边。以Q63B为例，级数设定跳线位置如图2-3所示。

图2-3 Q63B级数设定跳线位置(https://www.chuimin.cn)

1.扩展电缆

扩展电缆用于主基板和扩展基板之间的连接，或用于扩展基板之间的相互连接。

其型号为QC□□B，其中□□是以“分米（dm）”为单位的电缆长度，如QC12B的长度为1.2m；QC100B的长度为10m（QC05B除外，其电缆长度为0.45m）。所有扩展电缆的总距离不应超过13.2m。

2.扩展基板（Q52B、Q53B）的选择标准

当使用不带电源插槽（Q52B、Q53B）的扩展基板时，它所需要的DC 5V电压由主基板的电源模块通过扩展电缆供给，因此需要确认的事项如下：

（1）基板上所有模块的总消耗电流

总的消耗电流是通过计算I/O模块、智能功能模块的电流消耗值之和得到的。计算出的总消耗电流值若小于安装在主基板上的电源模块的额定输出，则Q52B、Q53B可以使用。主基板和扩展基板的总电流消耗超过配置的电源模块能提供的额定输出电流时，需要把扩展基板改为带有电源模块插槽的扩展基板Q6□B，并配置相应的电源模块。

（2）受电端的电压

Q52B、Q53B由于使用主基板DC 5V电源模块提供的电流，所以电流流经扩展电缆处会产生电压降。受电端的电压在4.75V以上的情况下，Q52B、Q53B可以正常使用。受电端的电压未达4.75V，需要把扩展基板改为带有电源模块插槽的扩展基板Q6□B，并配置相应的电源模块。
