梯级链连接方式的优化方案
【摘要】：梯级需要安装于梯级链轴上组成稳定的梯级联合体，在梯级链的牵引下，沿梯路导轨方向运行。因此，梯级与梯级链之间必须要有可靠的连接。但为了在日常维修中能方便地对梯级进行拆卸，梯级与梯级链之间的连接在结构上必须是相当简单的。但在套筒及梯级连接件中均加工有定位孔，并且在梯级连接件侧安装有定位弹簧销。
梯级需要安装于梯级链轴上组成稳定的梯级联合体，在梯级链的牵引下，沿梯路导轨方向运行。因此，梯级与梯级链之间必须要有可靠的连接。但为了在日常维修中能方便地对梯级进行拆卸，梯级与梯级链之间的连接在结构上必须是相当简单的。
1.连接方法
梯级与梯级链轴的固定方式有插销定位和螺栓紧固联接两种。
图3-1-16所示是螺栓紧固联接方法。一般情况下，在轴的一侧设计有一个轴向定位挡块，套筒的安装需以定位挡块为基准，以保证梯级的安装位置，限制梯级的左右移动。在套筒的另一侧加上一个锁止部件并固定，当梯级卡入套筒时，锁紧螺栓，使梯级与套筒紧固联接。

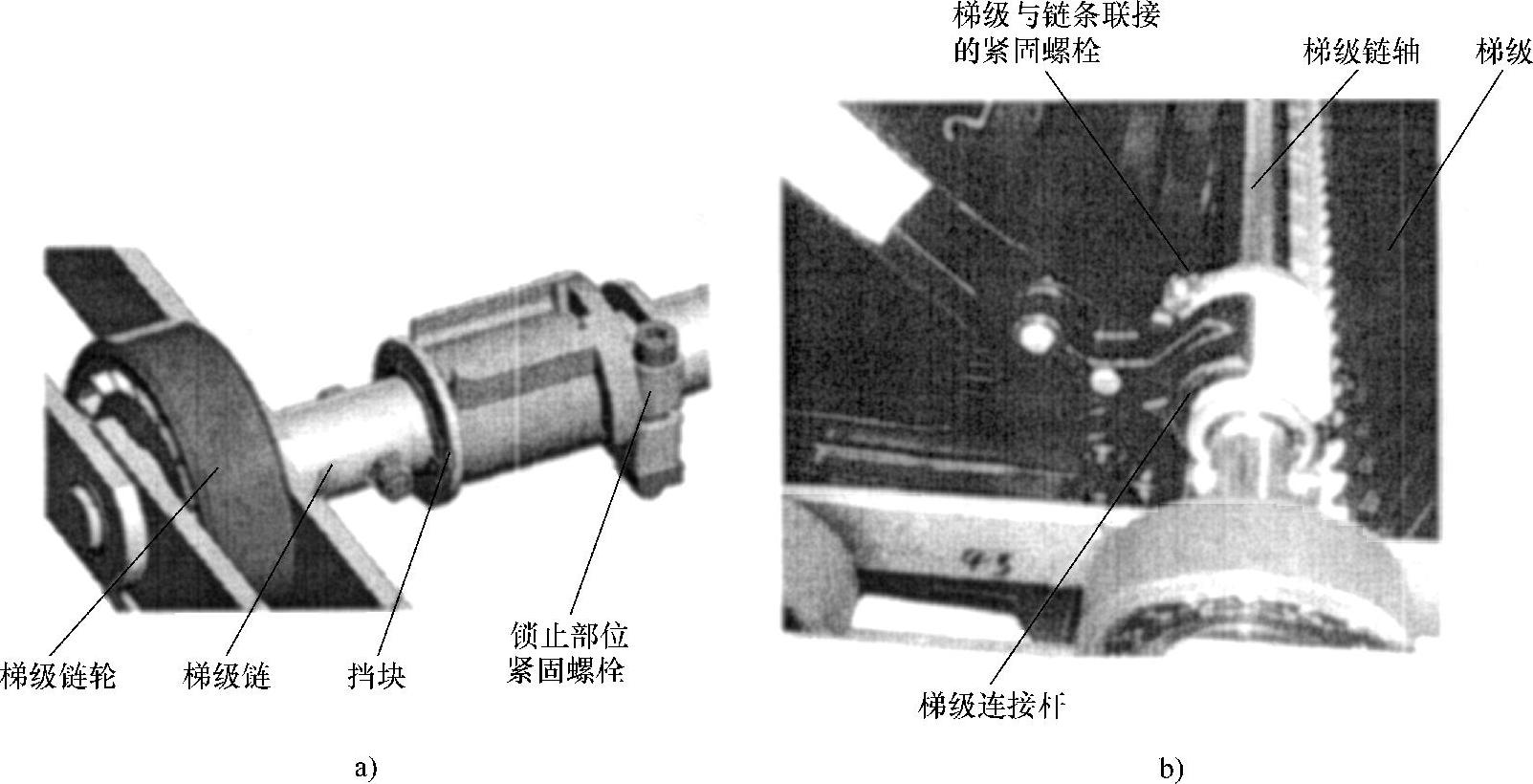

图3-1-16 螺栓紧固联接方法
图3-1-17所示是插销定位方法。其结构原理与螺栓紧固联接方式相似。但在套筒及梯级连接件中均加工有定位孔，并且在梯级连接件侧安装有定位弹簧销。当定位套筒依据轴上的定位块安装好，梯级连接件卡入定位套筒后，调整套筒定位孔与梯级连接件对齐，然后拔出定位弹簧销，使定位销卡入套筒定位孔中，实现梯级与梯级链间的紧固连接。
2.拆卸方法
对梯级的拆卸通常在下水平段的机房内进行，个别的扶梯也可在倾斜段内进行拆卸。但在水平段内进行拆卸比较方便和安全。
(https://www.chuimin.cn)

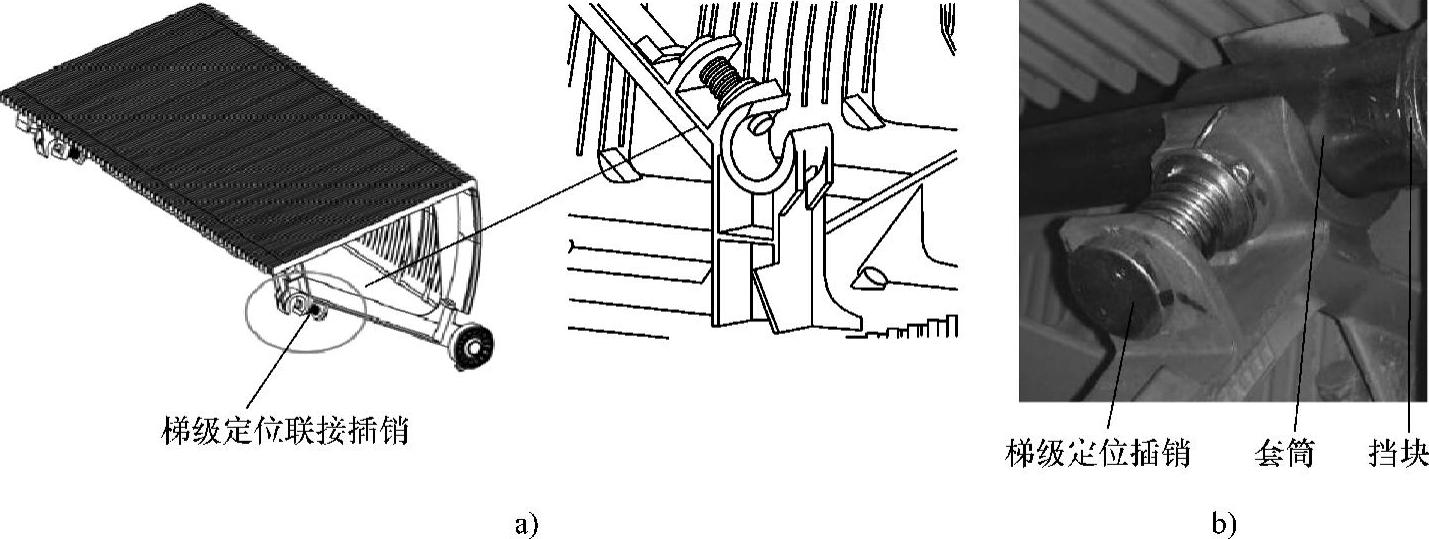

图3-1-17 插销定位方法
在进行梯级的拆卸时，需先对扶梯进行安全防护的准备，在上、下水平区间放置安全护栏，并确保其已被固定。梯级的拆卸步骤如图3-1-18所示。拆卸的过程大致如下：

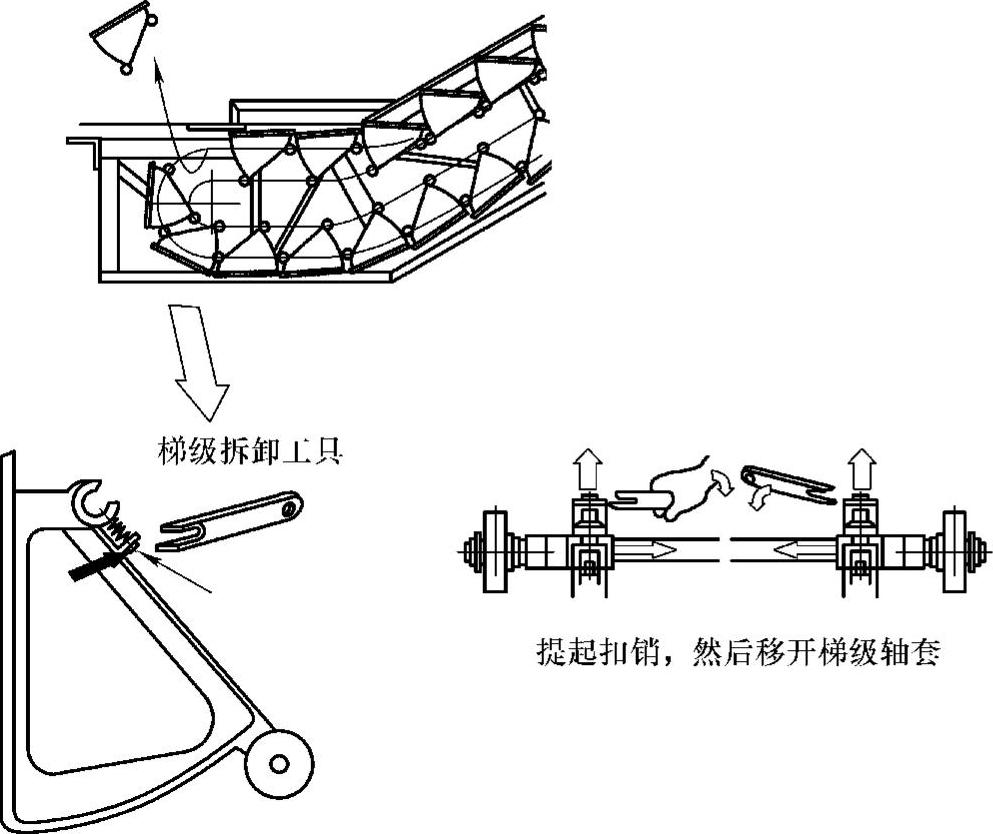

图3-1-18 梯级的拆卸步骤
1）停止扶梯运行。
2）拆下梯级防护挡板。
3）使用检修盒将需要拆除的梯级运行至下水平段机房位置上。
4）断开主电源并上锁挂牌。
5）使用通用工具松开梯级与梯级链连接方式为螺栓紧固的螺栓，或使用专用梯级拆卸工具，插入梯级与梯级链连接方式为弹簧插销的梯级连接体中，提起弹簧插销，然后移开梯级轴套，把梯级从梯级链中取出。
