自动扶梯的主体金属结构：桁架设计和功能

2025-09-29 历史故事版权反馈

【摘要】：自动扶梯桁架又称为支撑结构。桁架是自动扶梯的主体金属结构，用于安装和支撑自动扶梯的各个部件、承受乘客载荷以及将建筑物两个不同层高的楼面或不同的部分连接起来，是运送乘客的承载体。图2-0-1是自动扶梯的桁架主体构造。

自动扶梯桁架又称为支撑结构。桁架是自动扶梯的主体金属结构，用于安装和支撑自动扶梯的各个部件、承受乘客载荷以及将建筑物两个不同层高的楼面或不同的部分连接起来，是运送乘客的承载体。

图2-0-1 桁架的主体构造

在自动扶梯行业内，对于桁架包含的部件没有明确约定，都是各企业根据自身管理习惯等进行分类，但通常除了主体金属构架（整体组装焊接而成）外，还有一些附属结构，一般还包括了上下楼层板、梳齿板、桁架的底板，以及油槽和垃圾收集盘等。图2-0-1是自动扶梯的桁架主体构造。

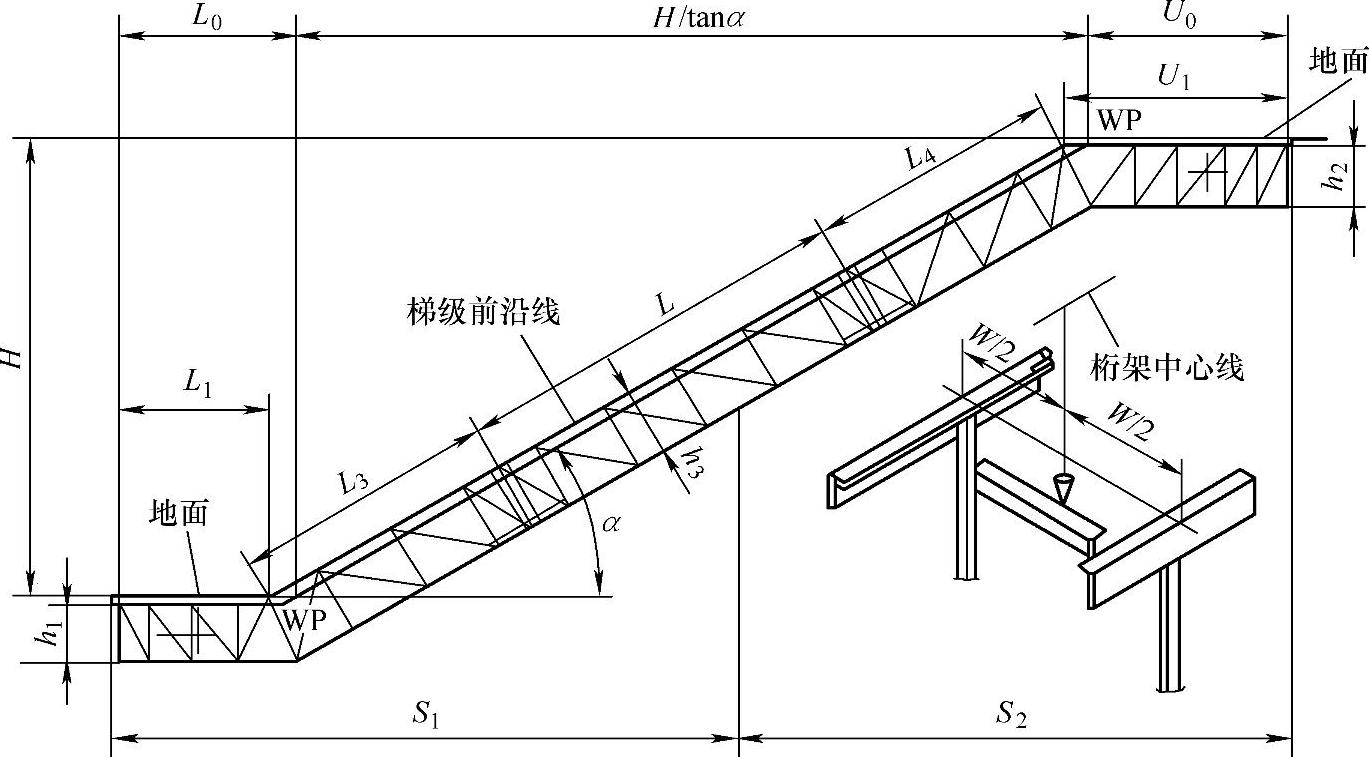

图2-0-2是桁架主要参数，各参数含义如下：

（1）H 自动扶梯的提升高度，一般为50mm的整数倍；

（2）α 自动扶梯的倾斜角度，一般有30°、35°和27.3°三种；

（3）WP 梯级前沿线与地面的交点（水平自动人行道除外），有上、下之分；

（4）U₀ 上WP点至上桁架端部的长度；

(https://www.chuimin.cn)

图2-0-2 桁架的主要参数

（5）U₁ 上桁架水平段长度；

（6）L₀ 下WP点至下桁架端部的长度；

（7）L₁ 下桁架水平段长度；

（8）W 桁架宽度；

（9）h₁、h₂、h₃ 分别表示下、上、中桁架的深度；

（10）S₁、S₂ 表示桁架中间支承的位置尺寸（有中间支承件的情况下）；

（11）L 表示中间桁架的长度（在分体式桁架时有，并且其数量根据分段情况而定）。
