自动扶梯的结构参数由倾斜角、水平梯级数量、上下端导轨曲率半径三个与搭乘安全性有关的设计数据组成。
1.倾斜角
倾斜角是指由梯级运行方向与水平面构成的最大角度，如图1-4-1中所示的α。
倾斜角与安全有关，因此GB 16899—2011规定：当名义速度不大于0.5m/s，提升高度不大于6m时，自动扶梯允许的最大的倾斜角是35°。公共交通型自动扶梯只允许采用不大于30°的倾斜角。
最常用的倾斜角是30°。对大提升高度的自动扶梯，为了提高安全性，有时也采用小于30°的角度（常用的是27.3°）。
2.水平梯级数量
水平梯级数量是指梯级从梳齿板出来至梯级开始上升和梯级进入梳齿板前的水平移动梯级的数量，又称为水平移动距离，如图1-4-2中所示的L1。
水平移动的梯级数量多，人员就容易登上梯级，搭乘安全性就好；但水平移动的梯级多会增加扶梯的长度，占用建筑物的空间大，同时扶梯的造价也会相对高。由于关系到安全使用，GB 16899—2011中，有如下规定：
1）名义速度小于等于0.5m/s，且提升高度不大于6m时，水平移动距离不应小于0.8m。相当于两块水平梯级。
2）名义速度大于0.5m/s，但不大于0.65m/s，或提升高度大于6m时，水平移动距离不应小于1.2m。相当于三块水平梯级。
3）名义速度大于0.65m/s，水平移动距离不应小于1.6m。相当于四块水平梯级。
水平梯级之间的高度允差是5mm。
3.上下端导轨曲率半径

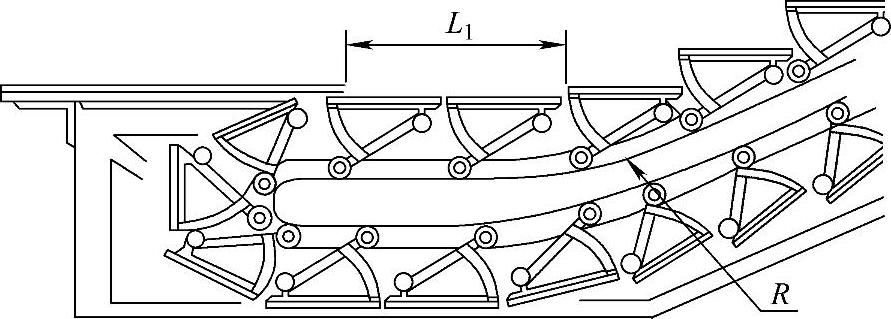

上下端导轨曲率半径又称为从倾斜段到水平区段的曲率半径，如图1-4-2中所示的R。
图1-4-2 水平梯级数量L1和上下端导轨曲率半径R
曲率半径大，梯级在作过度运动时人员容易站稳，扶梯的安全性就好；但曲率半径大会增加自动扶梯的长度，造价也会增大。由于关系到安全使用，在GB 16899—2011中，有如下规定：
（1）上部曲率半径 名义速度小于等于0.5m/s时，不小于1.00m；名义速度大于0.5m/s，但不大于0.65m/s时，不小于1.50m；名义速度大于0.65m/s时，不小于2.60m。
（2）下部曲率半径 名义速度不大于0.65m/s时，不小于1.00m；名义速度大于0.65m/s时，不小于2.00m。
