1.图线

图线是指图中用到的各种线条。国家标准规定了8种基本图线，分别是粗实线、细实线、中实线、双折线、虚线、粗点画线、细点画线和双点画线。8种基本图线形式及应用见表1-3。图线的宽度一般为0.25mm、0.35mm、0.5mm、0.7mm、1.0mm、1.4mm。在电气图中绘制图线时，以粗实线的宽度为b为基准，其他图线宽度应按规定，以b为标准按比例（1/2、1/3）选用。

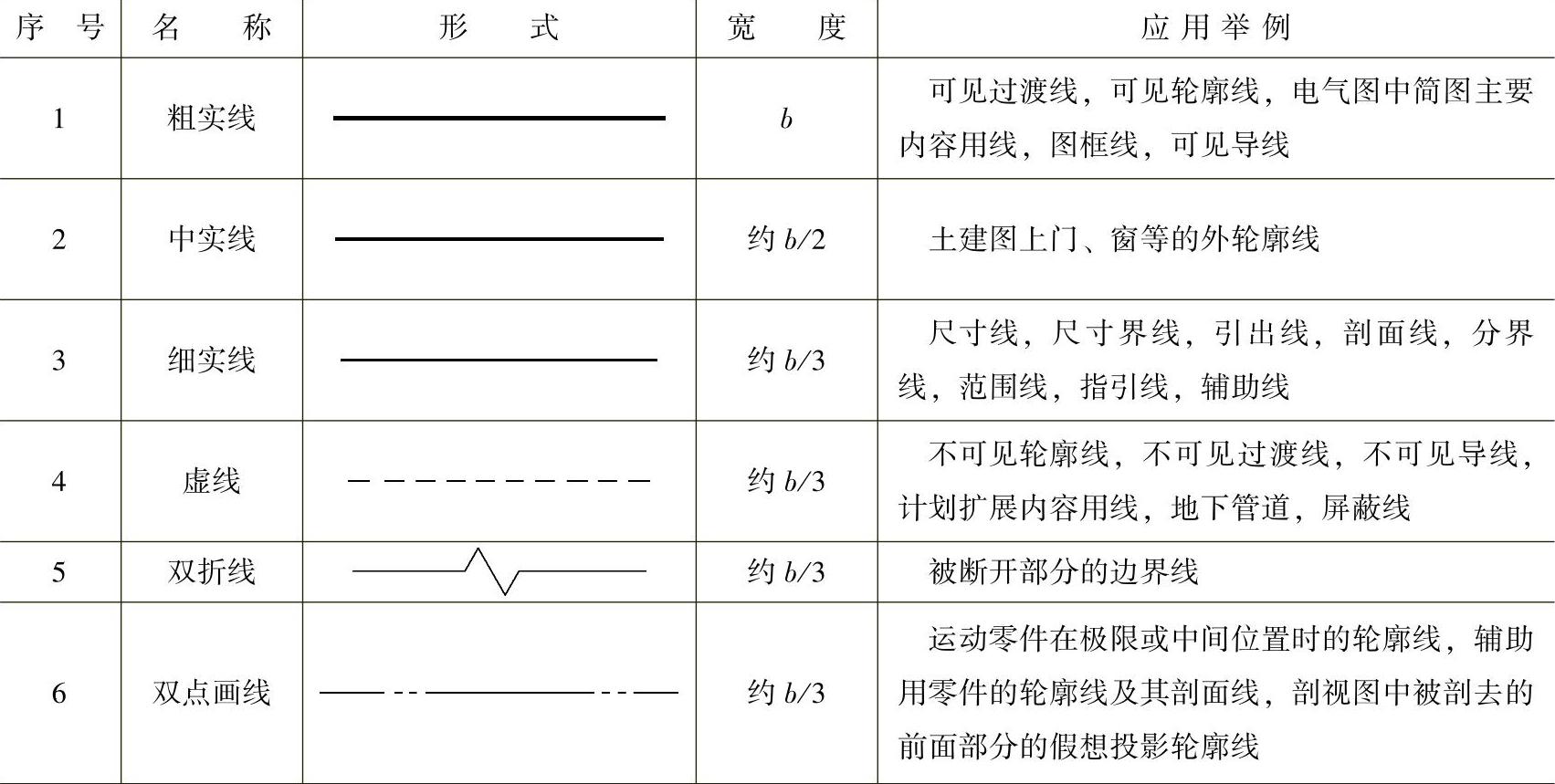

表1-38 种基本图线形式及应用

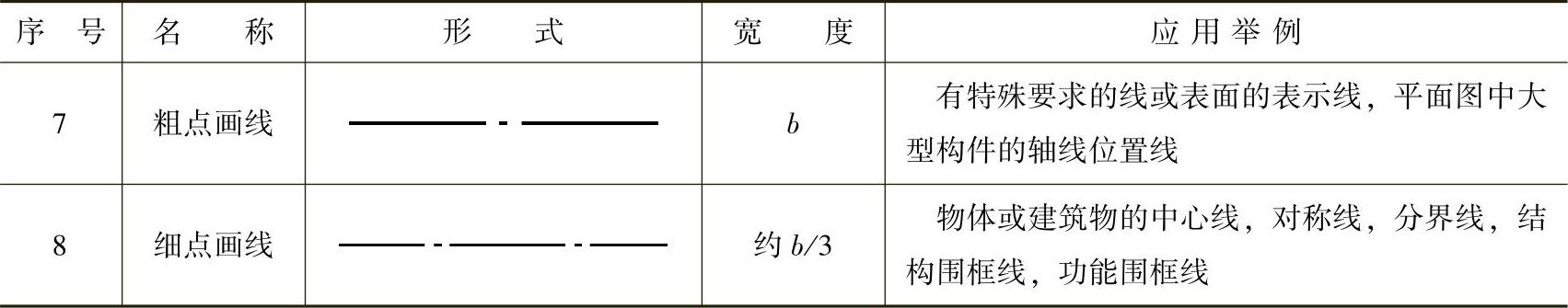

（续）

2.字体

电气图中的文字包括汉字、字母和数字，是电气图的重要组成部分。根据国家标准规定，文字必须做到字体端正、笔画清楚、排列整齐、间隔均匀。其中汉字采用国家正式公布的长仿宋体，字母可采用大写、小写、正体和斜体，数字通常采用正体。

字号（即字体高度，单位为mm）可分为20号、14号、10号、7号、5号、3.5号、2.5号和1.8号8种，字宽约为字高的2/3。

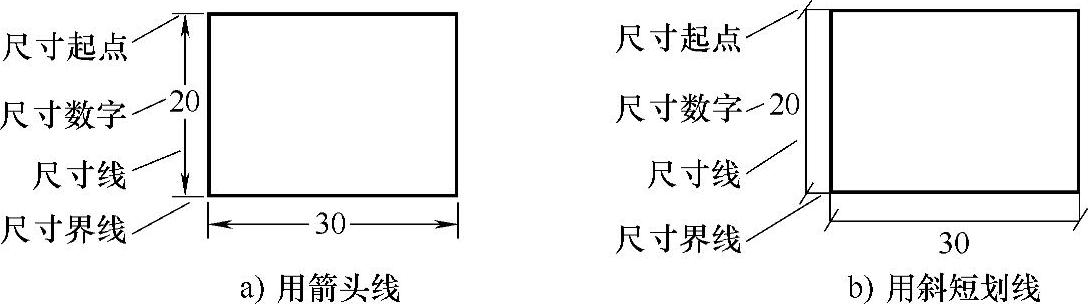

3.箭头

电气图中主要使用开口箭头和实心箭头，如图1-8所示，开口箭头常用于表示电气连接上电气能量或电气信号的流向；实心箭头表示力、运动方向、可变性方向或指引线方向。

4.指引线

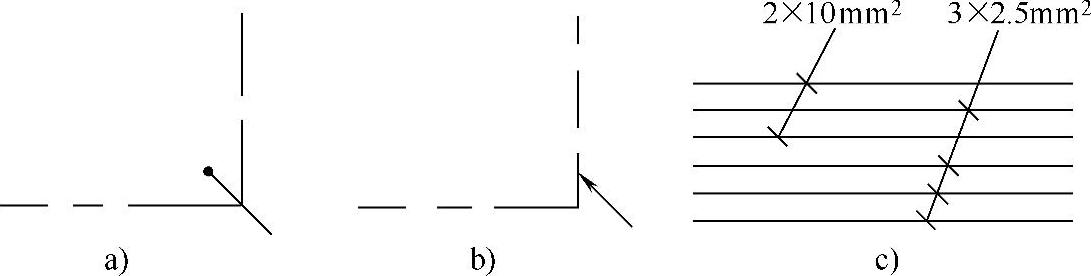

指引线用于指示注释的对象。指引线一端指向注释对象，另一端放置注释文字。电气图中使用的指引线主要有3种形式，如图1-9所示。若指引线末端需指在轮廓线内，可在指引线末端使用黑圆点，如图1-9a所示；若指引线末端需指在轮廓线上，可在指引线末端使用箭头，如图1-9b所示；若指引线末端需指在电气线路上，可在指引线末端使用斜线，如图1-9c所示。

图1-8 两种常用箭头

图1-9 指引线的3种形式(https://www.chuimin.cn)

5.围框

如果电气图中有一部分是功能单元、结构单元或项目组（如电器组、接触器装置），可用围框（点画线）将这一部分围起来，围框的形状可以是不规则的。在电气图中采用围框时，围框线不应与元器件符号相交（插头、插座和端子符号除外）。

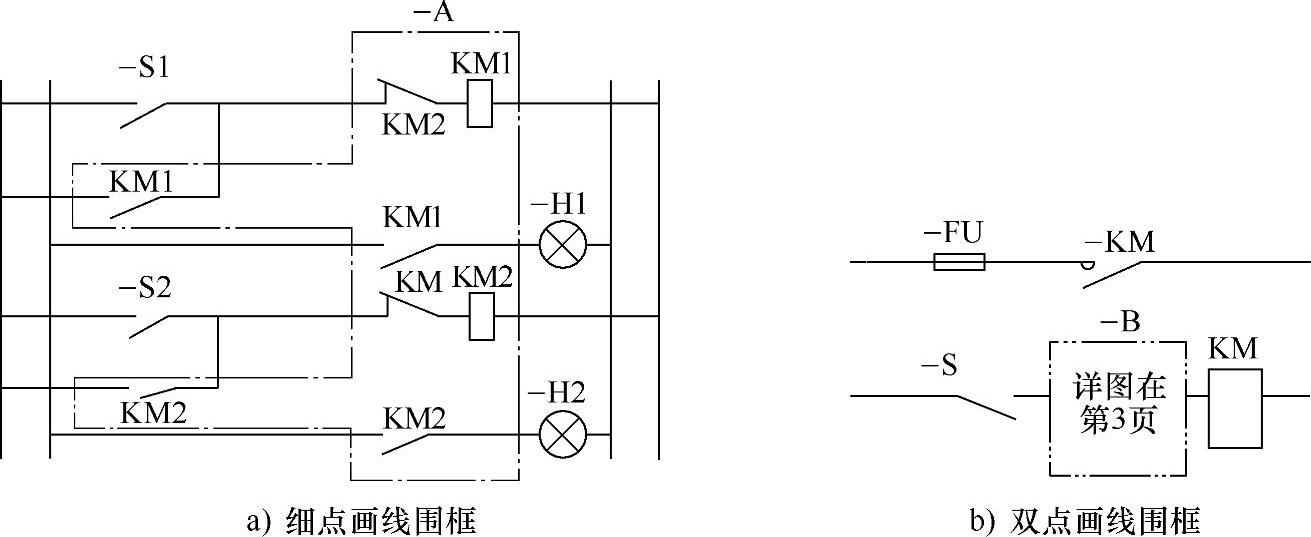

在图1-10a的细点画线围框中为两个接触器，每个接触器都有3个触点和一个线圈，用一个围框可以使两个接触器的作用关系看起来更加清楚。如果电气图很复杂，一页图纸无法放置时，可用围框来表示电气图中的某个单元，该单元的详图可画在其他页图纸上，并在图框内进行说明，如图1-10b所示，表示该含义的围框应用双点画线。
