【摘要】：拉伸后删除还是保留原对象，取决于“DELOBJ”系统变量的设置。说明：如果要使创建的拉伸实体具有倾斜面（拔模面），如图9-23所示，那么在执行拉伸操作过程中，在“指定拉伸的高度或[方向/路径/倾斜角/表达式]”提示下选择“倾斜角”选项，并指定倾斜角度，最后才是指定拉伸高度。图9-22 创建一个拉伸实体图9-22 创建一个拉伸实体图9-23 具有倾斜面的拉伸实体图9-23 具有倾斜面的拉伸实体

通过将曲线拉伸到三维空间可创建三维实体或曲面，开放曲线可以创建曲面，而闭合曲线则可以创建实体或曲面。在创建拉伸实体过程中，可以根据需要指定模式（即设定拉伸是创建曲面还是实体）、拉伸路径、倾斜角和方向等。

通过拉伸创建三维实体的一般步骤如下。

978-7-111-52170-9-Chapter09-70.jpg在功能区“实体”选项卡的“实体”面板中单击“拉伸”按钮978-7-111-52170-9-Chapter09-71.jpg。

978-7-111-52170-9-Chapter09-72.jpg选择要拉伸的对象或边子对象。

978-7-111-52170-9-Chapter09-73.jpg指定高度。需要时可选择“方向”“路径”和“倾斜角”等提示选项进行相应的操作。

拉伸后删除还是保留原对象，取决于“DELOBJ”系统变量的设置。

以下是一个简单的拉伸实例。

978-7-111-52170-9-Chapter09-74.jpg打开本书配套的“拉伸.dwg”图形文件，该图形文件中已有的闭合曲线如图9-20所示。

978-7-111-52170-9-Chapter09-75.jpg从“快速访问”工具栏的“工作空间”下拉列表框中选择“三维建模”工作空间，接着打开功能区“常用”选项卡的“视图”面板，从“三维导航”下拉列表框中选择“东南等轴测”选项，此时图形及坐标系显示如图9-21所示。并从“视图”面板的“视觉样式”下拉列表框中选择“灰度”视觉样式。

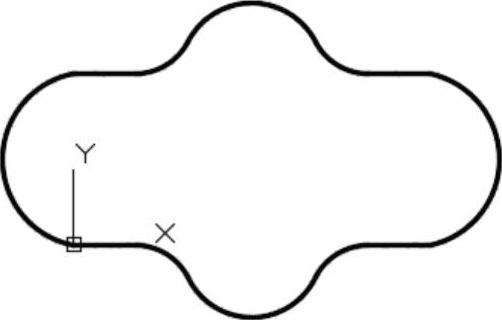

图9-20 已有的闭合曲线(https://www.chuimin.cn)

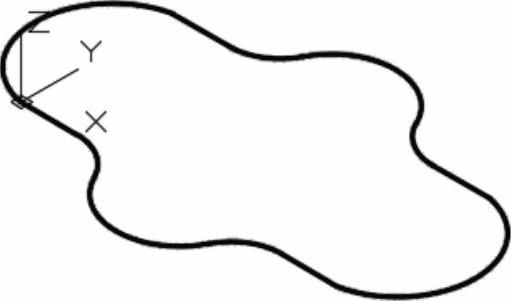

图9-21 使用“东南等轴测”选项

978-7-111-52170-9-Chapter09-78.jpg生成面域。在功能区“常用”选项卡的“绘图”面板中单击“面域”按钮978-7-111-52170-9-Chapter09-79.jpg，以窗口选择方式选择整个图形来生成一个面域。

978-7-111-52170-9-Chapter09-80.jpg在功能区切换至“实体”选项卡，从“实体”面板中单击“拉伸”按钮978-7-111-52170-9-Chapter09-81.jpg，接着选择单个面域作为要拉伸的对象，按<Enter>键结束选择要拉伸的对象后指定拉伸的高度为25，完成的拉伸实体如图9-22所示。

说明：如果要使创建的拉伸实体具有倾斜面（拔模面），如图9-23所示，那么在执行拉伸操作过程中，在“指定拉伸的高度或[方向（D）/路径（P）/倾斜角（T）/表达式（E）]”提示下选择“倾斜角（T）”选项，并指定倾斜角度，最后才是指定拉伸高度。

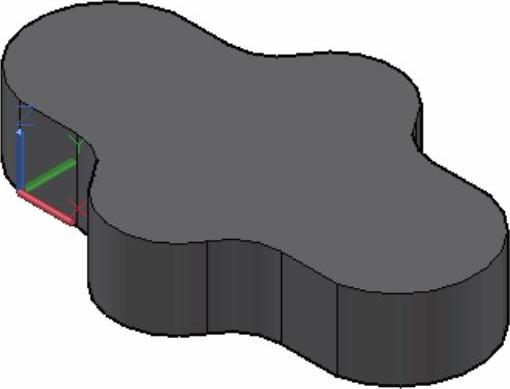

图9-22 创建一个拉伸实体


图9-23 具有倾斜面的拉伸实体
