本任务主要是将上面的布局空间通过模拟打印机输出为PDF格式文件。

1.页面设置

使用创建布局向导创建布局后,有时需要对布局的相关参数或属性进行重新设置,以满足图形打印或图形发布的需要。

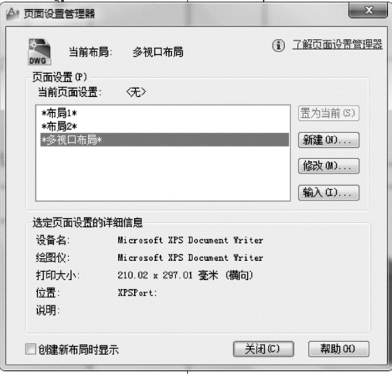

设置布局的相关参数或属性,可以在工作空间中点击菜单“文件”→“页面设置管理器”,会弹出“页面设置管理器”对话框,如图11-6所示。在此对话框中选择要修改的页面设置,再单击“修改”按钮,即可打开“页面设置”对话框,如图11-7所示。

pagenumber_ebook=258,pagenumber_book=250

图11-6　页面设置管理器

pagenumber_ebook=258,pagenumber_book=250

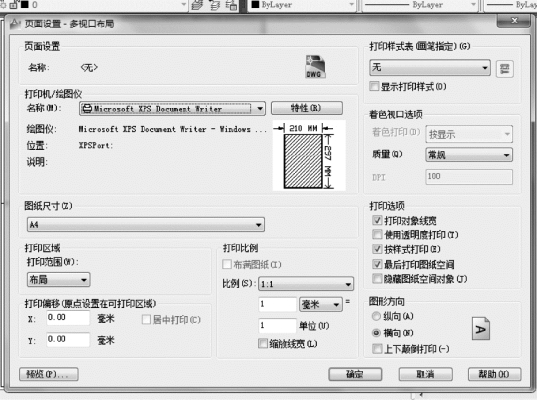

图11-7　页面设置

在“页面设置”对话框中,可以对布局的相关参数进行重新设置,同时可以在“打印选项”选项组中选择图形打印时的打印样式。

2.设置图纸尺寸(https://www.chuimin.cn)

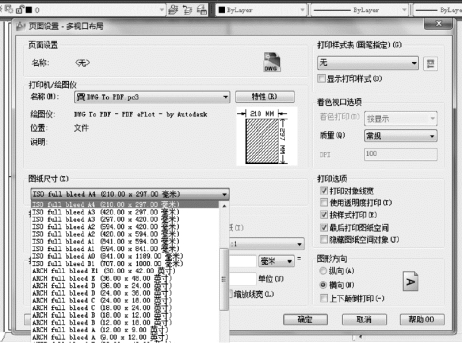

在“页面设置”对话框的“图纸尺寸”区域选择所需的图纸尺寸即可。如选用A4图纸进行打印,则设置如图11-8所示。

pagenumber_ebook=259,pagenumber_book=251

图11-8　图纸尺寸选取

3.设置打印机(绘图仪)

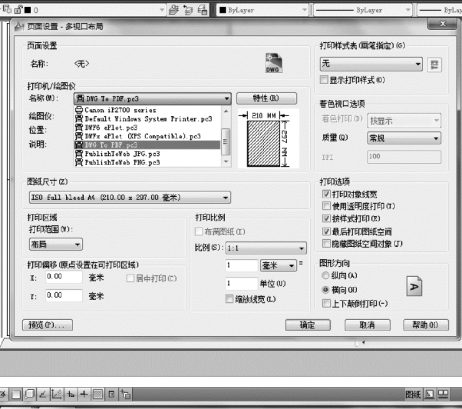

在“页面设置”对话框的“打印机/绘图仪”区域选择打印设备即可。现在因为通过模拟打印机将AutoCAD默认文件.dwg格式转成PDF格式,所以选择“DWG TO PDF.pc3”,如图11-9所示。

pagenumber_ebook=259,pagenumber_book=251

图11-9　打印机(绘图仪)选取

4.选取着色视口选项

打印立体图时,AutoCAD有“二维线框(2)/线框(W)/消隐(H)/真实(R)/概念(C)/着色(S)/带边缘着色(E)/灰度(G)/勾画(SK)/X射线(X)/其他(O)”。所以在打印时,也要对应进行设置,这样才能达到合理的效果。当然也有按布局显示的选项,意思是按布局显示进行打印。如多视口布局,着色打印就不能修改,只能按布局显示进行打印,如图11-7所示。
