创建图块时,在图块上附属一些文字说明以及其他信息,以便在插入图块时,连同图块和属性一起插入到图形中。附属到图块上的文字说明以及其他信息称为块属性。

1.功能

给图块赋予文字信息。

2.命令的调用

(1)在命令行中输入ATTDEF,然后按Enter键。

(2)在下拉菜单中单击:“绘图”→“块”→“定义属性”。

(3)依次单击:“常用”选项卡→“块”面板→“定义属性”按钮 pagenumber_ebook=179,pagenumber_book=171 。

3.操作指导

执行ATTDEF命令后,系统会弹出如图8-13所示的“属性定义”对话框。在该对话框中做一些选项设置即完成属性定义。

在“属性定义”对话框中,有4个部分选项,各选项的含义如下:

“模式”:可以通过不可见、固定、验证、预设、锁定位置、多行6个可选的模式选项来选择图块的模式。

“属性”:有标记、提示、默认这3个属性输入框,通过输入一些数据来确定图块的属性。

“插入点”部分:“在屏幕上指定”,如果选择该项,则“X、Y、Z”均不亮显,系统回到屏幕中,让用户在屏幕上选择插入的点;如果不选择“在屏幕上指定”,则“X、Y、Z”均亮显,用户可以通过输入X、Y、Z的坐标来确定插入点。

“文字设置”:通过对正、文字样式、文字高度、旋转等选项的选择,来设置定义属性文字的特征。

属性定义后,用BLOCK或WBLOCK命令将图形连同属性值一起创建为图块。

注意:图块的属性是图块固有的特性,常用在形状相同而性质不同的图形中,如标高、标题栏、轴线编号等。

4.操作示例

给高程符号赋予属性,并定义成块,插入到图形中。

(1)绘制高程符号(步骤略)。

(2)给高程符号赋予属性。

1)执行ATTDER命令,弹出“属性定义”对话框。在该对话框中“标记”栏后输入“高程”,在“提示”栏后输入“请输入高程值”,在“默认”栏后输入“%%p0.000(±0.000)”。

2)在“对齐”栏后输入“左对齐”,“文字样式”选择“数字样式”,在“高度”栏后输入“3.5”,其他默认,如图8-14所示。

pagenumber_ebook=180,pagenumber_book=172 (https://www.chuimin.cn)

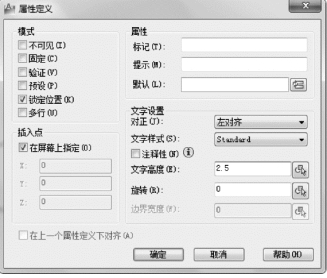

图8-13　属性定义对话框

pagenumber_ebook=180,pagenumber_book=172

图8-14　高程属性定义

3)单击“确定”按钮,在屏幕上放置文字的位置。结果如图8-15所示。

图8-15　带属性高程图块

(3)将图8-15生成图块。

1)执行“BLOCK”命令,系统弹出“块定义”对话框。

2)在该对话框中,“名称”栏输入“高程符号”,如图8-16所示;单击“拾取点”按钮,在屏幕上选择高程符号的下角点。

3)单击“选择对象”按钮,全部选择图8-15。此时,系统弹出如图8-17所示的“编辑属性”对话框,在“请输入高程值”栏后输入一个标准值,也可不输入任何值。

pagenumber_ebook=181,pagenumber_book=173

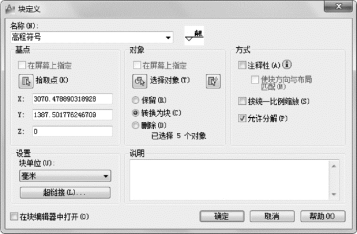

图8-16　定义带属性高程图块

pagenumber_ebook=181,pagenumber_book=173

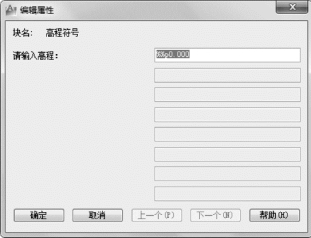

图8-17　编辑属性对话框

4)单击“确定”按钮完成操作过程。

(4)在图形中插入高程符号。

1)执行INSERT命令,弹出“插入”对话框。

2)在该对话框中,“名称”栏后选择“高程符号”,“插入点”选择“在屏幕上指定”,“缩放比例”选择“统一比例”,“旋转角度”为0,如图8-18所示。

pagenumber_ebook=181,pagenumber_book=173

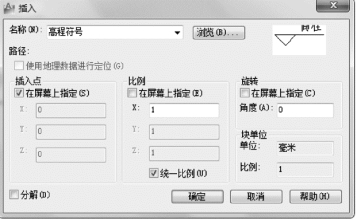

图8-18　插入高程符号

3)单击“确定”按钮,系统在命令行提示“请输入高程值”。直接按Enter键,默认为±0.000;如果输入“30.000”,则高程值为30.000,结果如图8-19所示。

图8-19　高程符号
